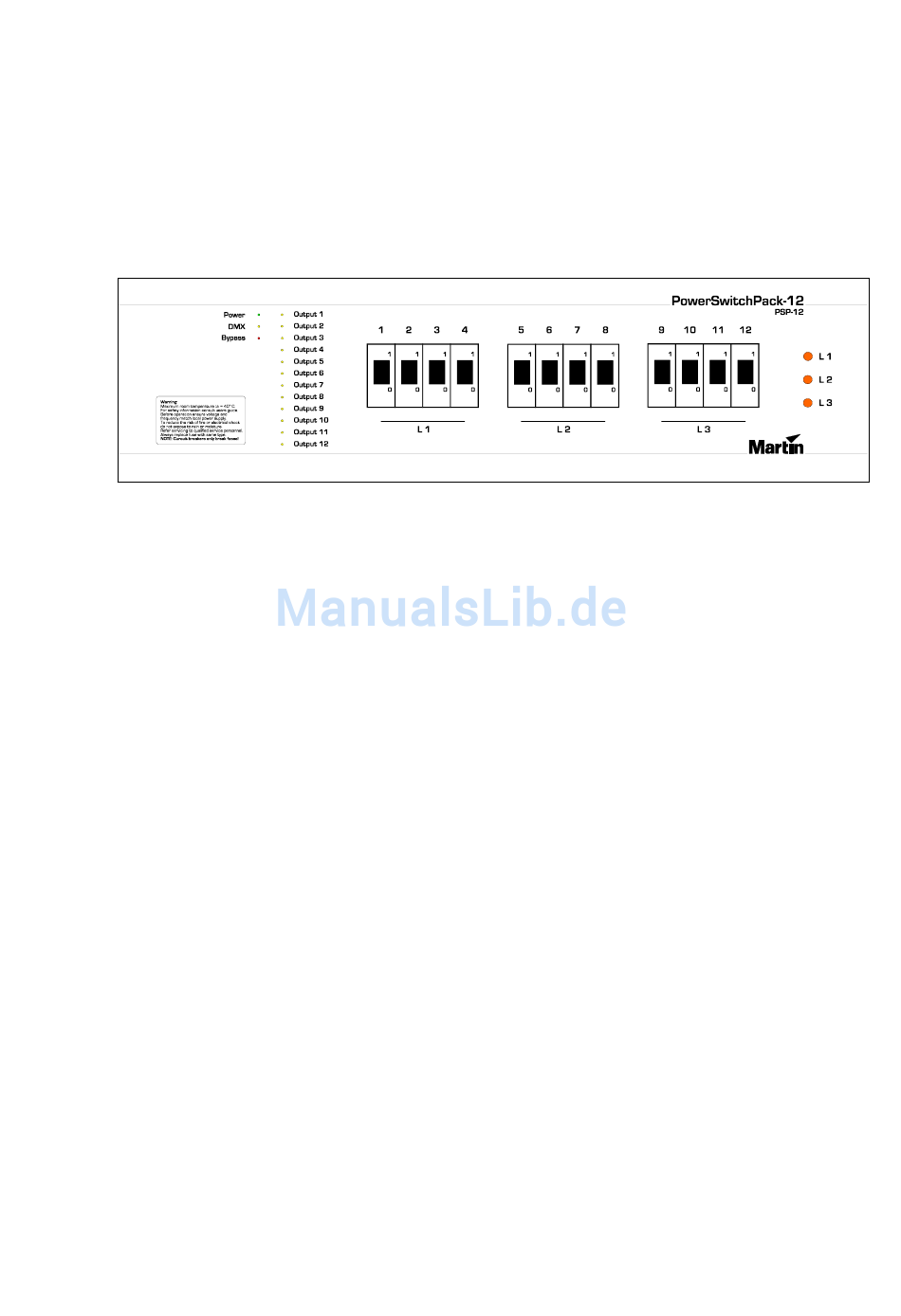

Frontplatte
Power LED
Die Power LED leuchtet, wenn die Steuerelektronik mit Spannung versorgt wird (+5V).
DMX LED
Die DMX LED leuchtet, wenn am Eingang ein DMX Signal erkannt wird.
Bypass LED
Die Bypass LED leuchtet, wenn der Bypass Schalter an der Rückseite des Geräts
eingeschaltet wurde und alle Ausgänge aktiv sind oder die Bypass Funktion von einem
externen Schalter aktiviert wurde.
Output LEDs
Die Output LEDs zeigen den Schaltzustand jedes Ausgangs an (wenn z.B. LED 1 leuchtet,
dann wurde Schaltkanal 1 per DMX eingeschaltet).
Diese LED ist nur ein Indikator für den DMX seitigen Zustand des Ausgangs. Der physische
Zustand des Ausgangs kann abweichen.
L1, L2 und L3
Diese drei Signalleuchten zeigen an, welche Phasen an das Gerät angeschlossen sind.
Rückseite und interne Anschlüsse
Die Rückseite ist mit folgenden Komponenten bestückt:
Bypass Schalter
Beim Einschalten des Bypass Schalter werden alle Ausgänge aktiviert. Hinweis: Die Output
LEDS leuchten NICHT.
DMX in
Schließen Sie hier eine 5-polige DMX Datenleitung von der DMX Steuerung an. Verwenden
Sie den mitgelieferten 5 -> 3-pol. XLR-Adapter, wenn Sie 3-polige XLR-Leitungen
verwenden.
9
Betrieb
