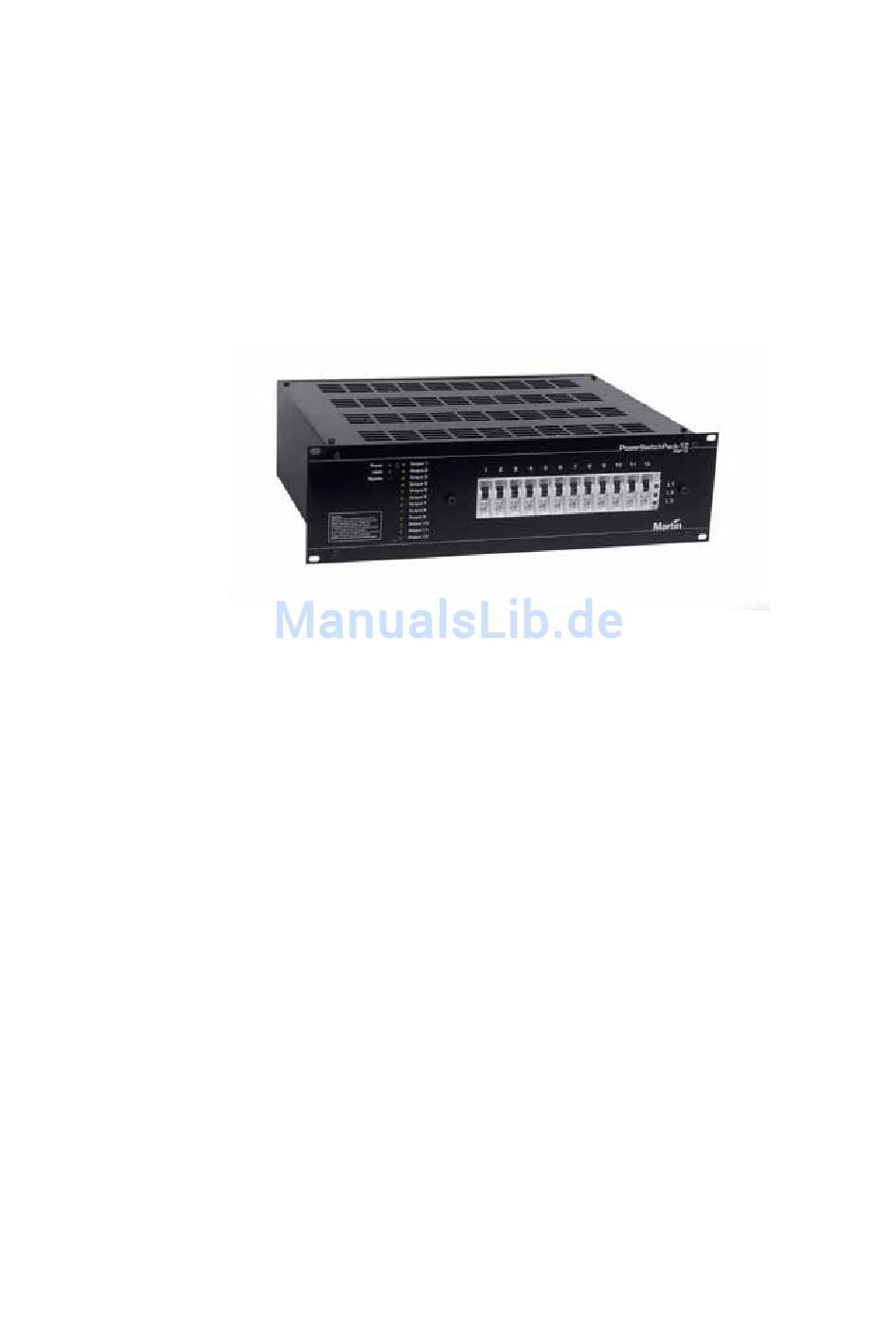

- Seite 1 Power Switch Pack-12 Handbuch...
- Seite 2 Die Information, die in diesem Handbuch gegeben wird kann jederzeit ohne vorherige Ankündigung geändert werden. Martin Professional A/S übernimmt keine Garantie bezüglich der Verwendung dieses Geräts in einer bestimmten Umgebung. Martin Profession AS übernimmt keine Haftung für Fehler in diesem Handbuch oder für Schäden, die in Verbindung mit Montage, Leistungsfähigkeit oder Gebrauch dieses Geräts stehen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise............5 Schutz vor elektrischem Strom........5 Schutz vor Feuer ............. 6 Lieferumfang ............... 6 Stromversorgung ..............7 Sicherungen ................ 7 Blockschaltbild..............7 Frontplatte ................9 Power LED ..............9 DMX LED ................ 9 Bypass LED ..............9 Output LEDs..............9 L1, L2 und L3 .............. -
Seite 5: Einführung
INFÜHRUNG Vielen Dank für Ihre Wahl des Power Switch Pack 12. Das Power Switch Pack 12 (PSP-12) ermöglicht Ihnen die Steuerung von 12 Schaltkanälen über DMX. Sicherheit und Zuverlässigkeit machen das PSP-12 zur perfekten Stromverteilung für Ihr System. Jeder Schaltkanal ist über einen Sicherungsautomaten einzeln gegen Überlast und Kurzschluss abgesichert. -
Seite 6: Schutz Vor Feuer
Schutz vor Feuer Überbrücken Sie niemals Sicherungen. Ersetzen Sie Sicherungen immer durch Sicherungen mit identischen Kennwerten. Die Sicherungen sollen nur von qualifiziertem Personal getauscht werden. Bringen Sie kein leicht entflammbares Material in die Nähe des Geräts. Der Freiraum um die Belüftungsöffnungen des Geräts muss mind. 42 mm betragen. Verändern Sie das Gerät nicht. -
Seite 7: Stromversorgung
NSTALLATION Stromversorgung Das PSP-12 kann über eine oder drei Phasen zu 115/ 230 V AC mit Strom versorgt werden. Vergewissern Sie sich, dass das Gerät auf die örtliche Netzspannung eingestellt ist. Fuse max Die Abbildung oben zeigt den Anschluss des PSP-12 an eine Phase. Die Stromversorgung darf mit maximal 32 A abgesichert sein. - Seite 8 Phase L3 versorgt die Ausgänge 9 bis 12. CONTROL DMX I/O CIRCUIT 10 A Circuit Breaker Output 1 10 A Circuit Breaker Output 2 10 A Circuit Breaker Output 3 10 A Circuit Breaker Output 4 10 A Circuit Breaker Output 5 10 A Circuit Breaker Output 6...
-
Seite 9: Betrieb
ETRIEB Frontplatte Power LED Die Power LED leuchtet, wenn die Steuerelektronik mit Spannung versorgt wird (+5V). DMX LED Die DMX LED leuchtet, wenn am Eingang ein DMX Signal erkannt wird. Bypass LED Die Bypass LED leuchtet, wenn der Bypass Schalter an der Rückseite des Geräts eingeschaltet wurde und alle Ausgänge aktiv sind oder die Bypass Funktion von einem externen Schalter aktiviert wurde. -
Seite 10: Pinbelegung
Pinbelegung Funktion Pin 1 GND (Schirm) Pin 2 Cold (-) Pin 3 Hot (+) Pin 4 Nicht verwendet Pin 5 Nicht verwendet DMX out Verwenden Sie den Ausgang, um: Zusätzliche PSP-12 oder andere DMX Geräte anzuschließen, oder Schließen Sie die Datenleitung mit einem 5-poligen Abschlussstecker ab (120 Ohm Widerstand zwischen Pin 2 und 3). -
Seite 11: Pgm
2. Öffnen Sie den Deckel des Geräts durch Lösen der Kreuzschlitzschrauben. 3. Lokalisieren Sie den Dipschalter und stellen Sie die Adresse ein (Beispiele siehe unten. Sie können auch den DIP switch calculator verwenden, den Sie aus dem Internet unter http://www.martin.com/service/dipswitchpopup.htm laden können): DMX:1 DMX:25... - Seite 12 Kanäle 1-12 mit einer oder 5 s Verzögerung nacheinander einschaltet. Die Verzögerungszeit ist von der Stellung des Dipschalters 10 abhängig: OFF, die Verzögerung beträgt 1 s ON, die Verzögerung beträgt 5 s Der Dipschalter befindet sich im Inneren des Geräts und ist nach Abnehmen des Deckels zugänglich (Trennen Sie das Gerät vorher allpolig vom Netz).
- Seite 13 DMX P ROTOKOLL Die folgende Tabelle beschreibt das DMX Protokoll des PSP-12. Wert Prozent Funktion Startcode = 0 Kanal 0-127 0-50% Kanal 1 ist AUS 128-255 51-100% Kanal 1 ist AN 0-127 0-50% Kanal 2 ist AUS 128-255 51-100% Kanal 2 ist AN 0-127 0-50% Kanal 3 ist AUS...
- Seite 15 ECHNISCHE ATEN Netzanschluss: ............3x 115/ 230 V AC ±7%, 3x 32 A (max.) Leistungsaufnahme: ..................... 3 - 25 W Querschnitt der Versorgungsleitung:................AWG 9-14 Ausgänge: ..........12 Kanäle, max. 10 A Sicherungsautomaten Typ C ..................(Max. Belastung 12 x 8 A insgesamt) Querschnitte der Ausgangsleitungen: ..............AWG 17-25 Steuerung: ....................DMX512, 12 Kanäle DMX Anschlüsse:....................
