• Piegare il manico perpendicolare alla macchina.
• Ruotare all'indietro la macchina facendo appoggiare il manico sul
pavimento.

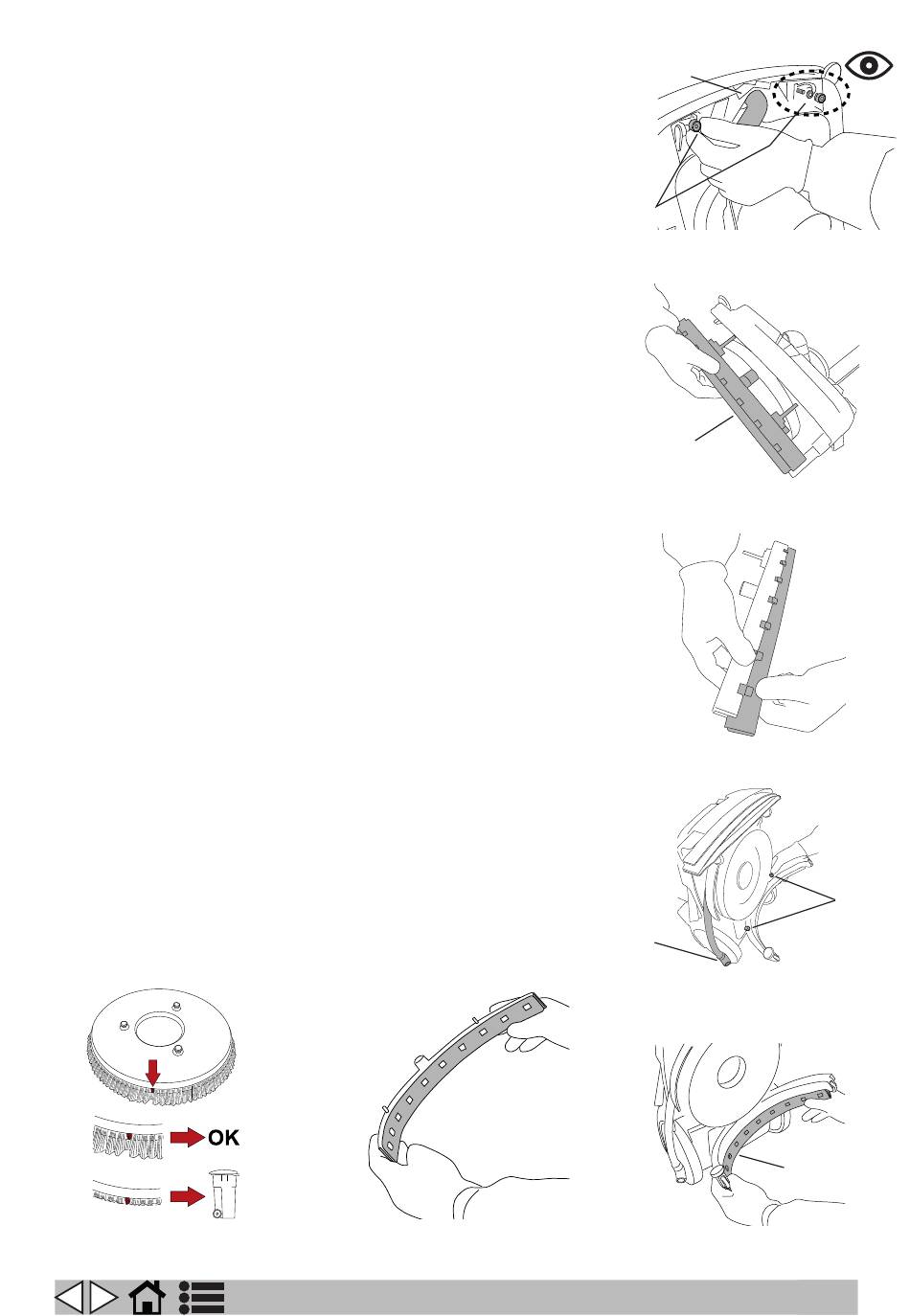

Squeegee anteriore:
• Sganciare il tubo aspirazione dallo squeegee (Fig.39-Rif.1).
• Svitare i pomelli (Fig.39-Rif.2).
• Estrarre lo squeegee dalla macchina (Fig.40-Rif.1).
• Tirare le lame, in questo modo si estrae il gruppo (Fig.41).
• Rimuovere la lama.
• Rimontare la stessa lama invertendo lo spigolo a contatto con
il pavimento fino a consumare tutti e due gli spigoli, oppure una
nuova lama incastrandola nelle sedi del supporto squeegee.
• Rimontare lo squeegee seguendo le indicazioni descritte
precedentemente.
Squeegee posteriore:
• Abbassare la leva squeegee.
• Sganciare il tubo aspirazione dallo squeegee (Fig.42-Rif.1).
• Svitare i pomelli (Fig.42-Rif.2).
• Tirare le lame, in questo modo si estrae il gruppo (Fig.43-Rif.1).
• Rimuovere la lama (Fig.44).
• Rimontare la stessa lama invertendo lo spigolo a contatto con il
pavimento fino a consumare tutti e due gli spigoli oppure una nuova
lama incastrandola nelle sedi del supporto squeegee.
• Rimontare lo squeegee seguendo le indicazioni descritte
precedentemente.

Sostituzione spazzola

Sulla spazzola sono inseriti dei ciuffi più corti di colore rosso (Fig.45).
Quando i ciuffi di colore nero raggiungono la stessa altezza di quelli
di colore rosso si deve procedere con la sostituzione. Per lo sgancio/
aggancio della spazzola consultare il paragrafo "Sgancio spazzola /
disco trascinatore" e "Installazione spazzola / disco trascinatore ".
Fig.45 Fig.44
IT
1
2
Fig.39
1
Fig.40
Fig.41
1
Fig.42
1
Fig.43
24
2
