Installation

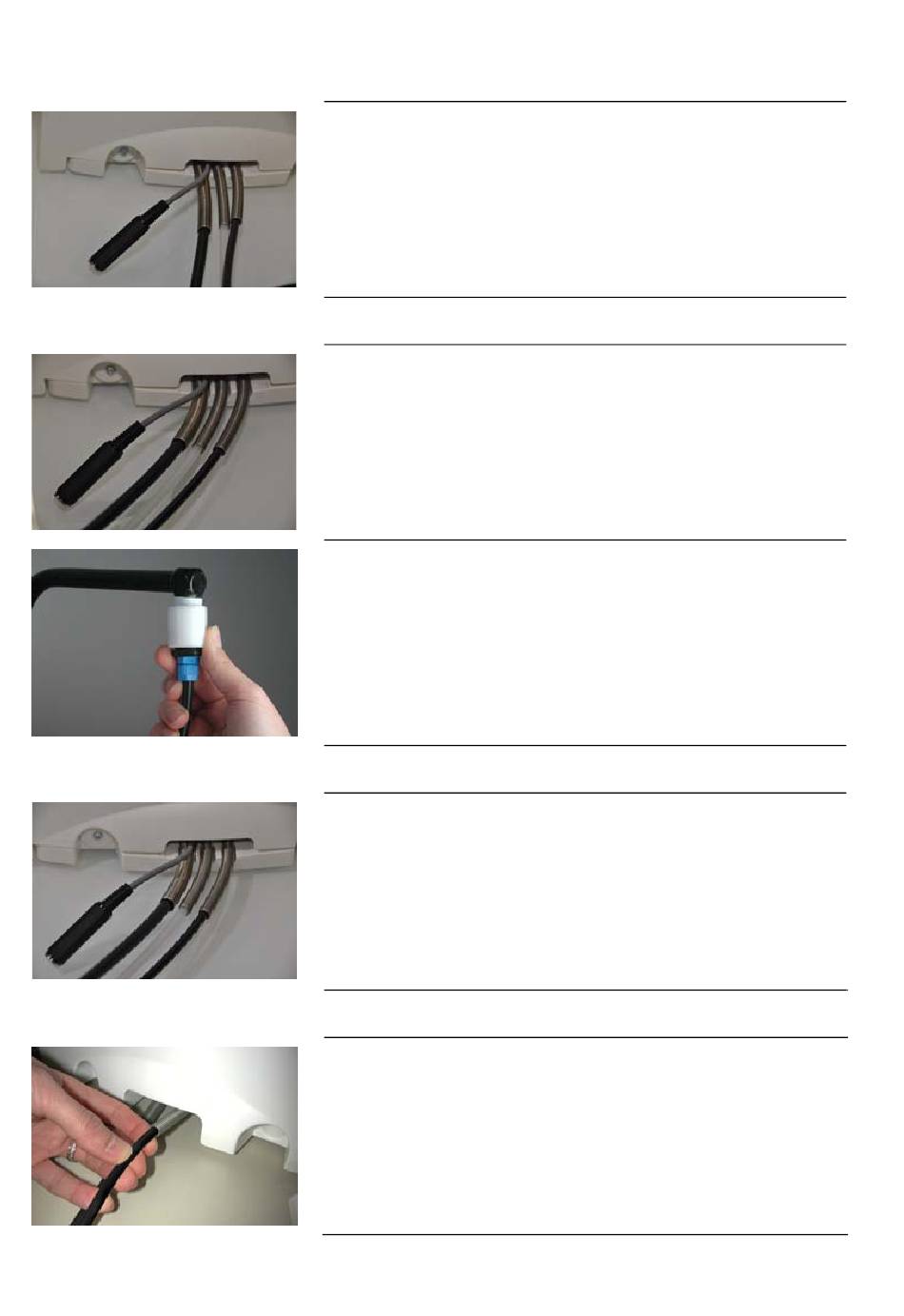

Anschluss der Schläuche bei Direct-Q 5 (UV) und Direct-Q 8 (UV) Systemen
A
4
Speisewasserschlauch
B
1
C
Zum Tank führender Schlauch
D
3
Konzentratschlauch
E
12
• Drehen Sie das System so, dass Sie seine Rückseite sehen können (A).
1. Speisewasserschlauch
1
3 2
2. Konzentratschlauch
3. Zum Tank führender Schlauch
4. Vom Tank kommender Füllstandssensor
• Suchen Sie nach dem Speisewasserschlauch, der unten in der Mitte
des Systems austritt (1).
Am Ende dieses Schlauches ist ein 1/2 Zoll GAZ
Innengewinde-Fitting mit einem Edelstahlsieb befestigt.
Rollen Sie den Schlauch bis zur Speisewasserquelle ab.
• Kleben Sie weißes Dichtband auf das Gewinde des 1/2 Zoll GAZ-
Außengewindeventils oder den Fitting der Speisewasserquelle.
• Schließen Sie den Fitting an das Ventil an (C).
• Suchen Sie den Konzentratschlauch (3).
Rollen Sie diesen Schlauch ab und stecken Sie ihn in einen Abfluss.
• Suchen Sie den Konzentratschlauch, der unten in der Mitte des
Systems austritt (E).
Rollen Sie ihn ab.
• Befestigen Sie den Schlauch in einem Ausguss oder Abfluss.
