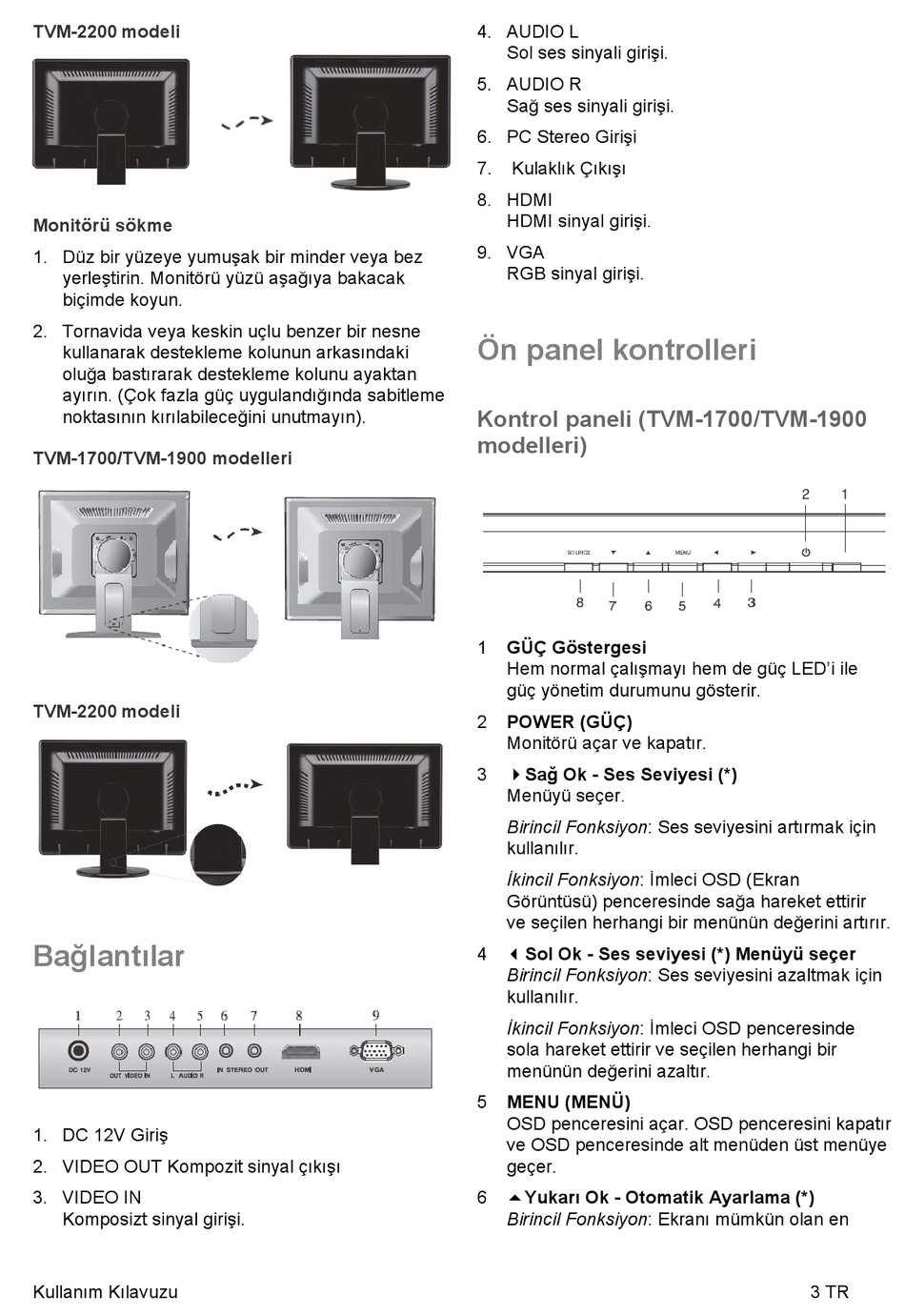

TVM-2200 modeli
Monitörü sökme
1. Düz bir yüzeye yumuşak bir minder veya bez
yerleştirin. Monitörü yüzü aşağıya bakacak
biçimde koyun.
2. Tornavida veya keskin uçlu benzer bir nesne
kullanarak destekleme kolunun arkasındaki
oluğa bastırarak destekleme kolunu ayaktan
ayırın. (Çok fazla güç uygulandığında sabitleme
noktasının kırılabileceğini unutmayın).
TVM-1700/TVM-1900 modelleri
TVM-2200 modeli
Bağlantılar
1. DC 12V Giriş
2. VIDEO OUT Kompozit sinyal çıkışı
3. VIDEO IN
Komposizt sinyal girişi.
Kullanım Kılavuzu
4. AUDIO L
Sol ses sinyali girişi.
5. AUDIO R
Sağ ses sinyali girişi.
6. PC Stereo Girişi
7. Kulaklık Çıkışı
8. HDMI
HDMI sinyal girişi.
9. VGA
RGB sinyal girişi.
Ön panel kontrolleri
Kontrol paneli (TVM-1700/TVM-1900
modelleri)
1 GÜÇ Göstergesi
Hem normal çalışmayı hem de güç LED'i ile
güç yönetim durumunu gösterir.
2 POWER (GÜÇ)
Monitörü açar ve kapatır.
3 Sağ Ok - Ses Seviyesi (*)
Menüyü seçer.
Birincil Fonksiyon: Ses seviyesini artırmak için
kullanılır.
İkincil Fonksiyon: İmleci OSD (Ekran
Görüntüsü) penceresinde sağa hareket ettirir
ve seçilen herhangi bir menünün değerini artırır.
4 Sol Ok - Ses seviyesi (*) Menüyü seçer
Birincil Fonksiyon: Ses seviyesini azaltmak için
kullanılır.
İkincil Fonksiyon: İmleci OSD penceresinde
sola hareket ettirir ve seçilen herhangi bir
menünün değerini azaltır.
5 MENU (MENÜ)
OSD penceresini açar. OSD penceresini kapatır
ve OSD penceresinde alt menüden üst menüye
geçer.
6 Yukarı Ok - Otomatik Ayarlama (*)
Birincil Fonksiyon: Ekranı mümkün olan en
3 TR
