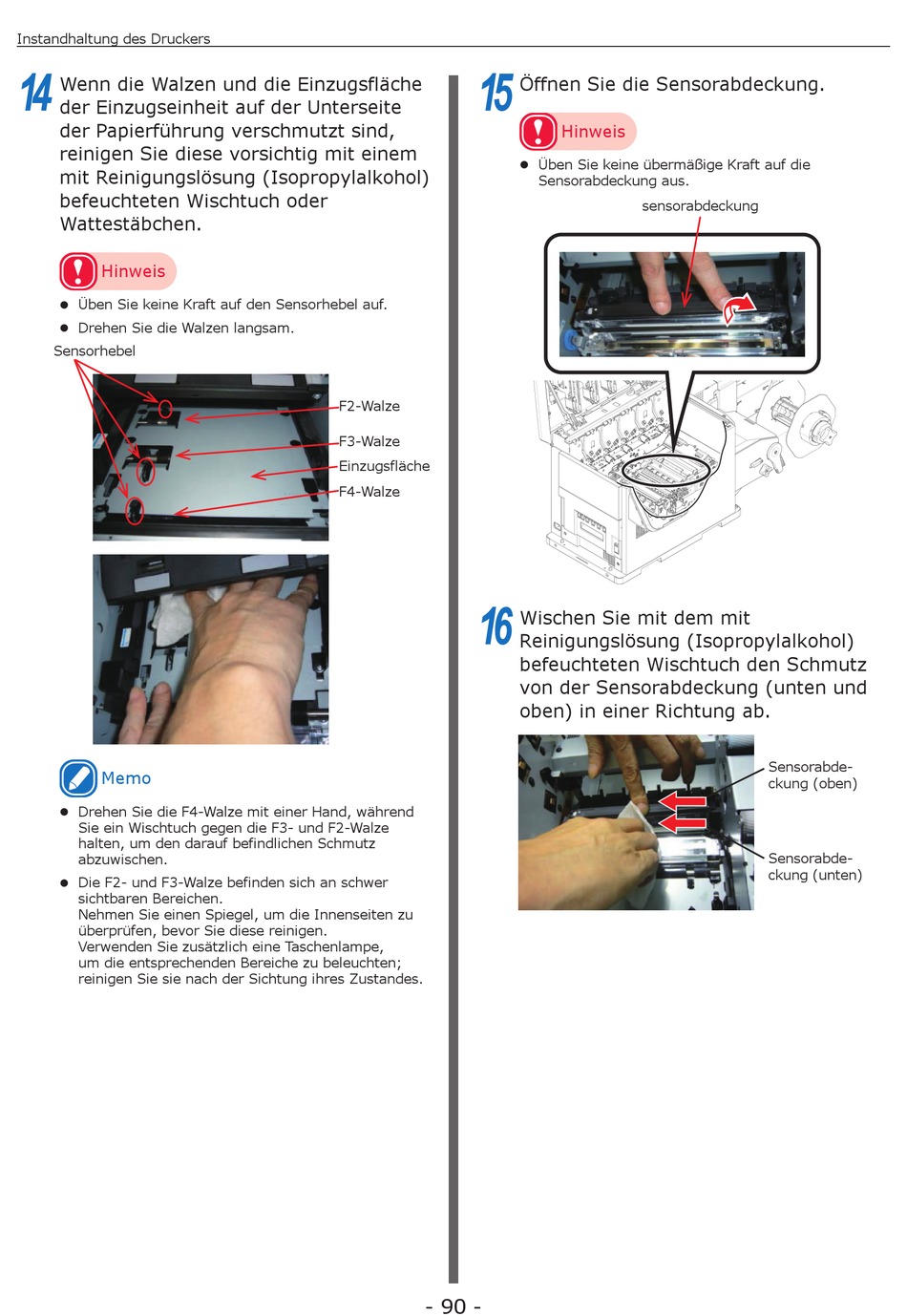

Oki Pro1040 Wartungsanleitung Seite 90

Instandhaltung des Druckers
14
Wenn die Walzen und die Einzugsfläche
der Einzugseinheit auf der Unterseite
der Papierführung verschmutzt sind,
reinigen Sie diese vorsichtig mit einem
mit Reinigungslösung (Isopropylalkohol)
befeuchteten Wischtuch oder
Wattestäbchen.
Hinweis
z Üben Sie keine Kraft auf den Sensorhebel auf.
z Drehen Sie die Walzen langsam.
Sensorhebel
Memo
z Drehen Sie die F4-Walze mit einer Hand, während
Sie ein Wischtuch gegen die F3- und F2-Walze
halten, um den darauf befindlichen Schmutz
abzuwischen.
z Die F2- und F3-Walze befinden sich an schwer
sichtbaren Bereichen.
Nehmen Sie einen Spiegel, um die Innenseiten zu
überprüfen, bevor Sie diese reinigen.
Verwenden Sie zusätzlich eine Taschenlampe,
um die entsprechenden Bereiche zu beleuchten;
reinigen Sie sie nach der Sichtung ihres Zustandes.
15
F2-Walze
F3-Walze
Einzugsfläche
F4-Walze
16
- 90 -
Öffnen Sie die Sensorabdeckung.
Hinweis
z Üben Sie keine übermäßige Kraft auf die
Sensorabdeckung aus.
sensorabdeckung
Wischen Sie mit dem mit
Reinigungslösung (Isopropylalkohol)
befeuchteten Wischtuch den Schmutz
von der Sensorabdeckung (unten und
oben) in einer Richtung ab.
Sensorabde-
ckung (oben)
Sensorabde-
ckung (unten)
