IMPORTANT - READ CAREFULLY
This manual contains important information about the correct installation, operation and maintenance of this equipment. All persons involved
in the installation, operation and maintenance of this equipment must be thoroughly familiar with the contents of this manual. To safeguard
against the possibility of personal injury or property damage, follow the recommendations and instructions of this manual. Keep this manual for
reference.
WARRANTY STATEMENT
SIMPLEX products are warranted to be free of defects in materials and workmanship under normal use for as long as the original purchaser
owns them, subject to the guidelines and limitations listed. This warranty does not cover: normal wear & tear, cosmetic items, abuse, overload-
ing, alterations, improper lubrication, or use in a manner for which they are not intended. If the customer believes a product is defective, the
product must be delivered, or shipped freight prepaid, to the nearest SIMPLEX Authorized Service Center for evaluation and repair.
RECEIVING INSTRUCTIONS
Important! Make sure to inspect all of the components for shipping damage. If damage is found, notify carrier at once. Shipping damage will
not be covered by warranty. The carrier is responsible for all loss associated with shipping damage.
English:. . . . . . . . . . . . . . . . . 1-4
Deutsch: . . . . . . . . . . . . . . . . . 5-8
Safe Operating Procedures and Precautions ................................................................................................................................ 1.0
Technical Specifications ................................................................................................................................................................ 2.0
Jack Operating Instructions ........................................................................................................................................................... 3.0
Maintenance & Lubrication ............................................................................................................................................................ 4.0
-
-
Note
This Operational Manual is intended as a technical guideline only. SIMPLEX accepts no liability for any use or reliance made of any information
in this Operational Manual. All information, illustrations and specifications in this Operational Manual are based on the latest information
available at the time of publication. SIMPLEX reserves the right to make changes at any time without notice. Equipment operators and installers
shall be responsible for ensuring that a safe working environment and safe systems of work are in place before operating the equipment.
©2011 SIMPLEX
INDEX
Dutch . . . . . . . . . . . . . . . . . . 9-12
Italiano . . . . . . . . . . . . . . . . 13-16
CONTENTS
RATCHET JACKS
Operational Manual
Reference # - 87091
Rev. - B
Date - 0611
Español: . . . . . . . . . . . . . . . 17-20
Francais . . . . . . . . . . . . . . . 21-24
SECTION
Werbung
Inhaltsverzeichnis

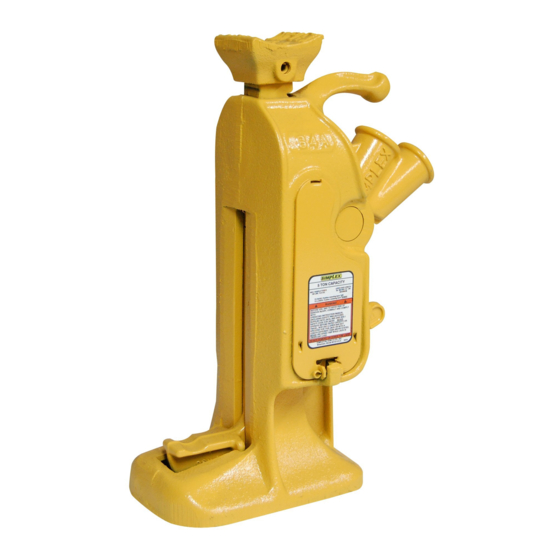

Verwandte Anleitungen für Simplex RJ84A
