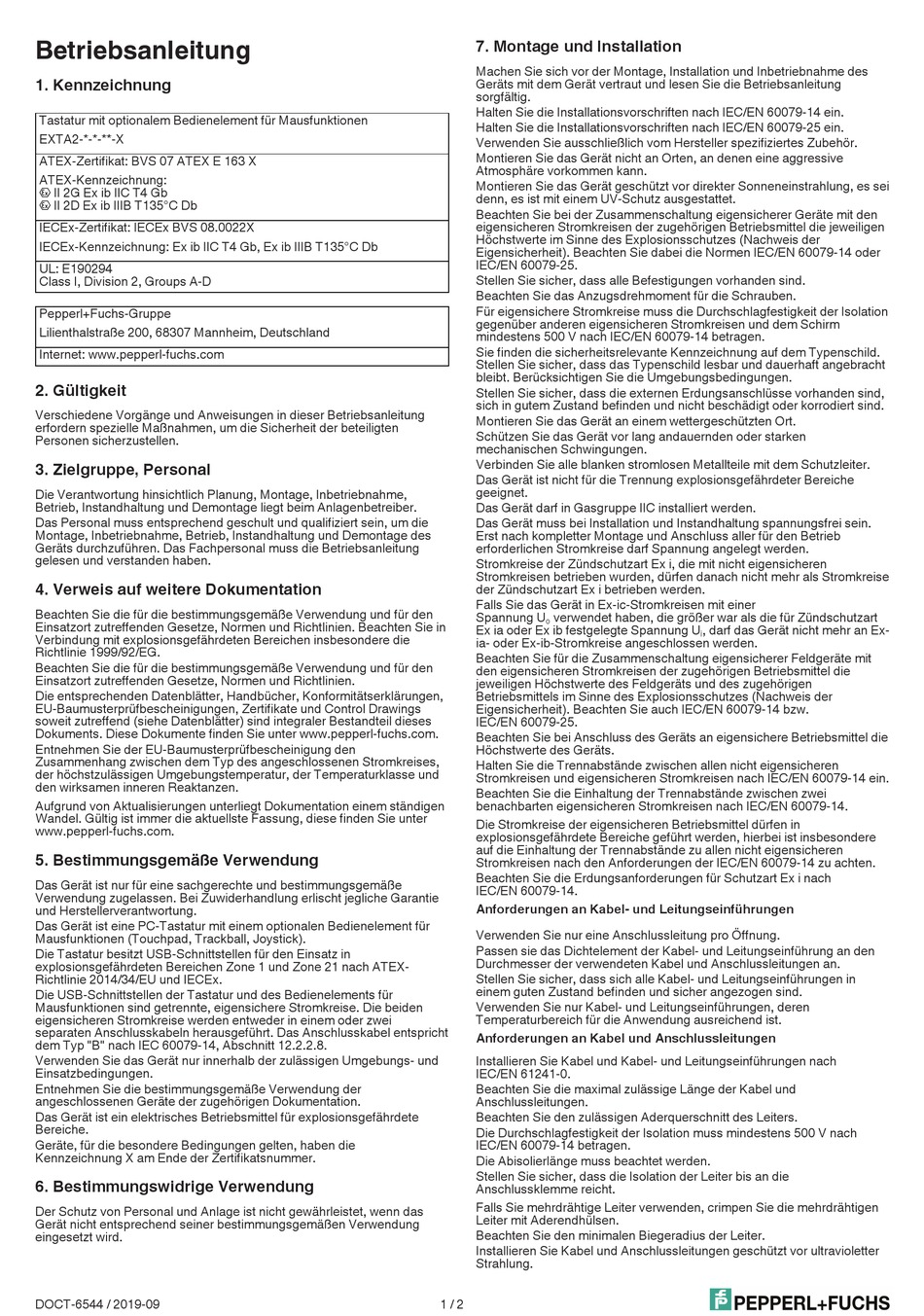

Betriebsanleitung
1. Kennzeichnung
Tastatur mit optionalem Bedienelement für Mausfunktionen
EXTA2-*-*-**-X
ATEX-Zertifikat: BVS 07 ATEX E 163 X
ATEX-Kennzeichnung:
1 II 2G Ex ib IIC T4 Gb
1 II 2D Ex ib IIIB T135°C Db
IECEx-Zertifikat: IECEx BVS 08.0022X
IECEx-Kennzeichnung: Ex ib IIC T4 Gb, Ex ib IIIB T135°C Db
UL: E190294
Class I, Division 2, Groups A-D
Pepperl+Fuchs-Gruppe
Lilienthalstraße 200, 68307 Mannheim, Deutschland
Internet: www.pepperl-fuchs.com
2. Gültigkeit
Verschiedene Vorgänge und Anweisungen in dieser Betriebsanleitung
erfordern spezielle Maßnahmen, um die Sicherheit der beteiligten
Personen sicherzustellen.
3. Zielgruppe, Personal
Die Verantwortung hinsichtlich Planung, Montage, Inbetriebnahme,
Betrieb, Instandhaltung und Demontage liegt beim Anlagenbetreiber.
Das Personal muss entsprechend geschult und qualifiziert sein, um die
Montage, Inbetriebnahme, Betrieb, Instandhaltung und Demontage des
Geräts durchzuführen. Das Fachpersonal muss die Betriebsanleitung
gelesen und verstanden haben.
4. Verweis auf weitere Dokumentation
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien. Beachten Sie in
Verbindung mit explosionsgefährdeten Bereichen insbesondere die
Richtlinie 1999/92/EG.
Beachten Sie die für die bestimmungsgemäße Verwendung und für den
Einsatzort zutreffenden Gesetze, Normen und Richtlinien.
Die entsprechenden Datenblätter, Handbücher, Konformitätserklärungen,
EU-Baumusterprüfbescheinigungen, Zertifikate und Control Drawings
soweit zutreffend (siehe Datenblätter) sind integraler Bestandteil dieses
Dokuments. Diese Dokumente finden Sie unter www.pepperl-fuchs.com.
Entnehmen Sie der EU-Baumusterprüfbescheinigung den
Zusammenhang zwischen dem Typ des angeschlossenen Stromkreises,
der höchstzulässigen Umgebungstemperatur, der Temperaturklasse und
den wirksamen inneren Reaktanzen.
Aufgrund von Aktualisierungen unterliegt Dokumentation einem ständigen
Wandel. Gültig ist immer die aktuellste Fassung, diese finden Sie unter
www.pepperl-fuchs.com.
5. Bestimmungsgemäße Verwendung
Das Gerät ist nur für eine sachgerechte und bestimmungsgemäße
Verwendung zugelassen. Bei Zuwiderhandlung erlischt jegliche Garantie
und Herstellerverantwortung.
Das Gerät ist eine PC-Tastatur mit einem optionalen Bedienelement für
Mausfunktionen (Touchpad, Trackball, Joystick).
Die Tastatur besitzt USB-Schnittstellen für den Einsatz in
explosionsgefährdeten Bereichen Zone 1 und Zone 21 nach ATEX-
Richtlinie 2014/34/EU und IECEx.
Die USB-Schnittstellen der Tastatur und des Bedienelements für
Mausfunktionen sind getrennte, eigensichere Stromkreise. Die beiden
eigensicheren Stromkreise werden entweder in einem oder zwei
separaten Anschlusskabeln herausgeführt. Das Anschlusskabel entspricht
dem Typ "B" nach IEC 60079-14, Abschnitt 12.2.2.8.
Verwenden Sie das Gerät nur innerhalb der zulässigen Umgebungs- und
Einsatzbedingungen.
Entnehmen Sie die bestimmungsgemäße Verwendung der
angeschlossenen Geräte der zugehörigen Dokumentation.
Das Gerät ist ein elektrisches Betriebsmittel für explosionsgefährdete
Bereiche.
Geräte, für die besondere Bedingungen gelten, haben die
Kennzeichnung X am Ende der Zertifikatsnummer.
6. Bestimmungswidrige Verwendung
Der Schutz von Personal und Anlage ist nicht gewährleistet, wenn das
Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung
eingesetzt wird.
DOCT-6544 / 2019-09
7. Montage und Installation
Machen Sie sich vor der Montage, Installation und Inbetriebnahme des
Geräts mit dem Gerät vertraut und lesen Sie die Betriebsanleitung
sorgfältig.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-14 ein.
Halten Sie die Installationsvorschriften nach IEC/EN 60079-25 ein.
Verwenden Sie ausschließlich vom Hersteller spezifiziertes Zubehör.
Montieren Sie das Gerät nicht an Orten, an denen eine aggressive
Atmosphäre vorkommen kann.
Montieren Sie das Gerät geschützt vor direkter Sonneneinstrahlung, es sei
denn, es ist mit einem UV-Schutz ausgestattet.
Beachten Sie bei der Zusammenschaltung eigensicherer Geräte mit den
eigensicheren Stromkreisen der zugehörigen Betriebsmittel die jeweiligen
Höchstwerte im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie dabei die Normen IEC/EN 60079-14 oder
IEC/EN 60079-25.
Stellen Sie sicher, dass alle Befestigungen vorhanden sind.
Beachten Sie das Anzugsdrehmoment für die Schrauben.
Für eigensichere Stromkreise muss die Durchschlagfestigkeit der Isolation
gegenüber anderen eigensicheren Stromkreisen und dem Schirm
mindestens 500 V nach IEC/EN 60079‑14 betragen.
Sie finden die sicherheitsrelevante Kennzeichnung auf dem Typenschild.
Stellen Sie sicher, dass das Typenschild lesbar und dauerhaft angebracht
bleibt. Berücksichtigen Sie die Umgebungsbedingungen.
Stellen Sie sicher, dass die externen Erdungsanschlüsse vorhanden sind,
sich in gutem Zustand befinden und nicht beschädigt oder korrodiert sind.
Montieren Sie das Gerät an einem wettergeschützten Ort.
Schützen Sie das Gerät vor lang andauernden oder starken
mechanischen Schwingungen.
Verbinden Sie alle blanken stromlosen Metallteile mit dem Schutzleiter.
Das Gerät ist nicht für die Trennung explosionsgefährdeter Bereiche
geeignet.
Das Gerät darf in Gasgruppe IIC installiert werden.
Das Gerät muss bei Installation und Instandhaltung spannungsfrei sein.
Erst nach kompletter Montage und Anschluss aller für den Betrieb
erforderlichen Stromkreise darf Spannung angelegt werden.
Stromkreise der Zündschutzart Ex i, die mit nicht eigensicheren
Stromkreisen betrieben wurden, dürfen danach nicht mehr als Stromkreise
der Zündschutzart Ex i betrieben werden.
Falls Sie das Gerät in Ex-ic-Stromkreisen mit einer
Spannung U verwendet haben, die größer war als die für Zündschutzart
o
Ex ia oder Ex ib festgelegte Spannung U
ia- oder Ex-ib-Stromkreise angeschlossen werden.
Beachten Sie für die Zusammenschaltung eigensicherer Feldgeräte mit
den eigensicheren Stromkreisen der zugehörigen Betriebsmittel die
jeweiligen Höchstwerte des Feldgeräts und des zugehörigen
Betriebsmittels im Sinne des Explosionsschutzes (Nachweis der
Eigensicherheit). Beachten Sie auch IEC/EN 60079-14 bzw.
IEC/EN 60079-25.
Beachten Sie bei Anschluss des Geräts an eigensichere Betriebsmittel die
Höchstwerte des Geräts.
Halten Sie die Trennabstände zwischen allen nicht eigensicheren
Stromkreisen und eigensicheren Stromkreisen nach IEC/EN 60079-14 ein.
Beachten Sie die Einhaltung der Trennabstände zwischen zwei
benachbarten eigensicheren Stromkreisen nach IEC/EN 60079-14.
Die Stromkreise der eigensicheren Betriebsmittel dürfen in
explosionsgefährdete Bereiche geführt werden, hierbei ist insbesondere
auf die Einhaltung der Trennabstände zu allen nicht eigensicheren
Stromkreisen nach den Anforderungen der IEC/EN 60079-14 zu achten.
Beachten Sie die Erdungsanforderungen für Schutzart Ex i nach
IEC/EN 60079‑14.
Anforderungen an Kabel- und Leitungseinführungen
Verwenden Sie nur eine Anschlussleitung pro Öffnung.
Passen sie das Dichtelement der Kabel- und Leitungseinführung an den
Durchmesser der verwendeten Kabel und Anschlussleitungen an.
Stellen Sie sicher, dass sich alle Kabel- und Leitungseinführungen in
einem guten Zustand befinden und sicher angezogen sind.
Verwenden Sie nur Kabel- und Leitungseinführungen, deren
Temperaturbereich für die Anwendung ausreichend ist.
Anforderungen an Kabel und Anschlussleitungen
Installieren Sie Kabel und Kabel- und Leitungseinführungen nach
IEC/EN 61241-0.
Beachten Sie die maximal zulässige Länge der Kabel und
Anschlussleitungen.
Beachten Sie den zulässigen Aderquerschnitt des Leiters.
Die Durchschlagfestigkeit der Isolation muss mindestens 500 V nach
IEC/EN 60079-14 betragen.
Die Abisolierlänge muss beachtet werden.
Stellen Sie sicher, dass die Isolation der Leiter bis an die
Anschlussklemme reicht.
Falls Sie mehrdrähtige Leiter verwenden, crimpen Sie die mehrdrähtigen
Leiter mit Aderendhülsen.
Beachten Sie den minimalen Biegeradius der Leiter.
Installieren Sie Kabel und Anschlussleitungen geschützt vor ultravioletter
Strahlung.
1 / 2
, darf das Gerät nicht mehr an Ex-
i
