PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待
命模式或關機 (S5) 模式時 , 此指示燈熄滅。
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、
重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機
箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

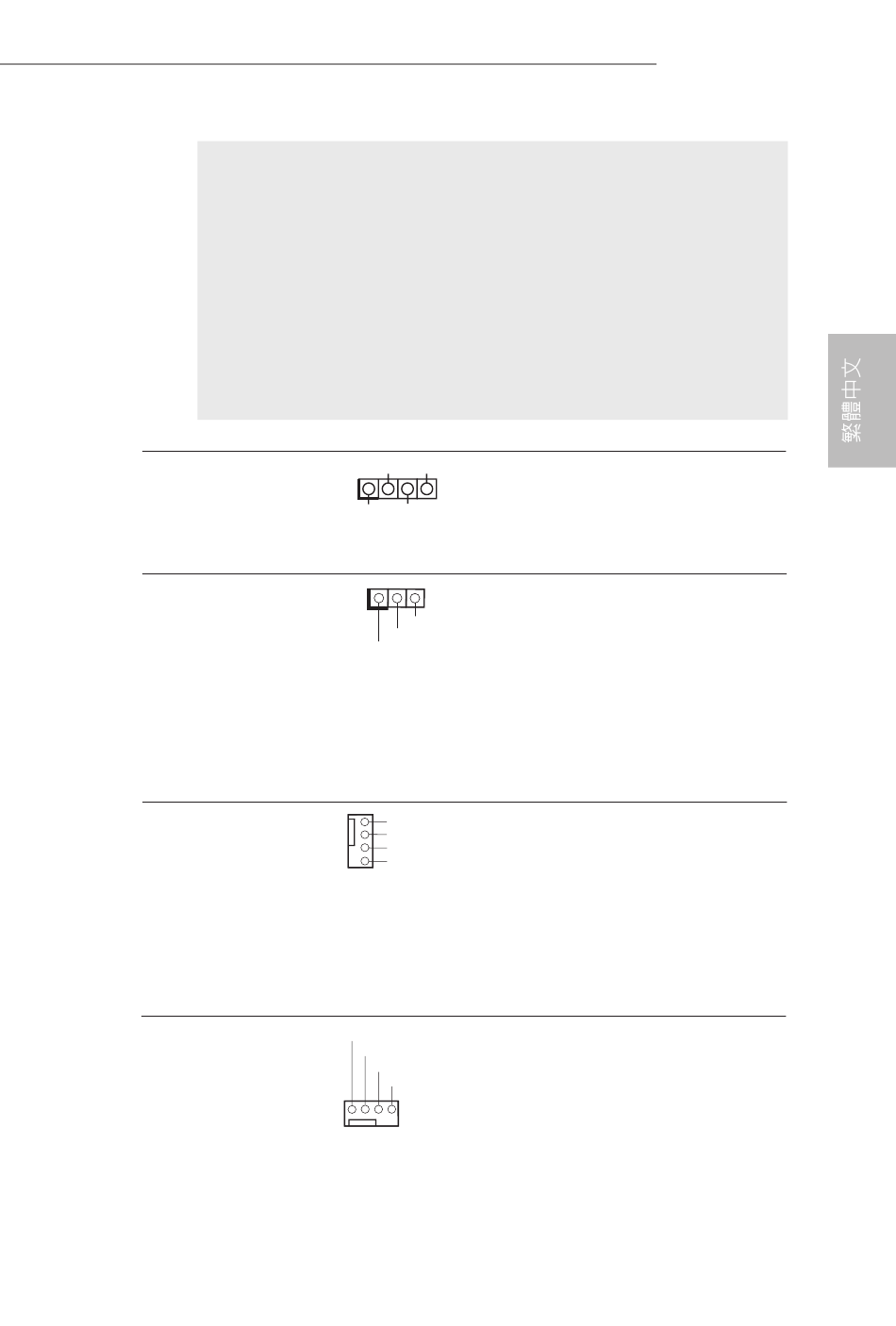

機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 1 頁第 9 項 )
電源指示燈接頭
(3 針 PLED1)
( 見第 1 頁第 12 項 )
機箱風扇接頭
(4 針 CHA_FAN1)
( 見第 1 頁第 8 項 )
(4 針 CHA_FAN2)
( 見第 1 頁第 3 項 )
CPU 風扇接頭
(4 針 CPU_FAN1)
( 見第 1 頁第 2 項 )
DUMMY
SPEAKER
1
+5V
DUMMY
1
PLED-
PLED+
PLED+
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FM2A55 Pro+
請將機箱喇叭連接到這個接
頭。
請將機箱電源指示燈連接到
此接頭，以指示系統電源狀
態。當系統正在運行時，
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
請將風扇連接線接到這個接
頭， 並 讓 黑 線 與 接 地 的 針 腳
相接。
請將 CPU 風扇連接線接到這個
接頭，並讓黑線與接地的針腳
相接。
