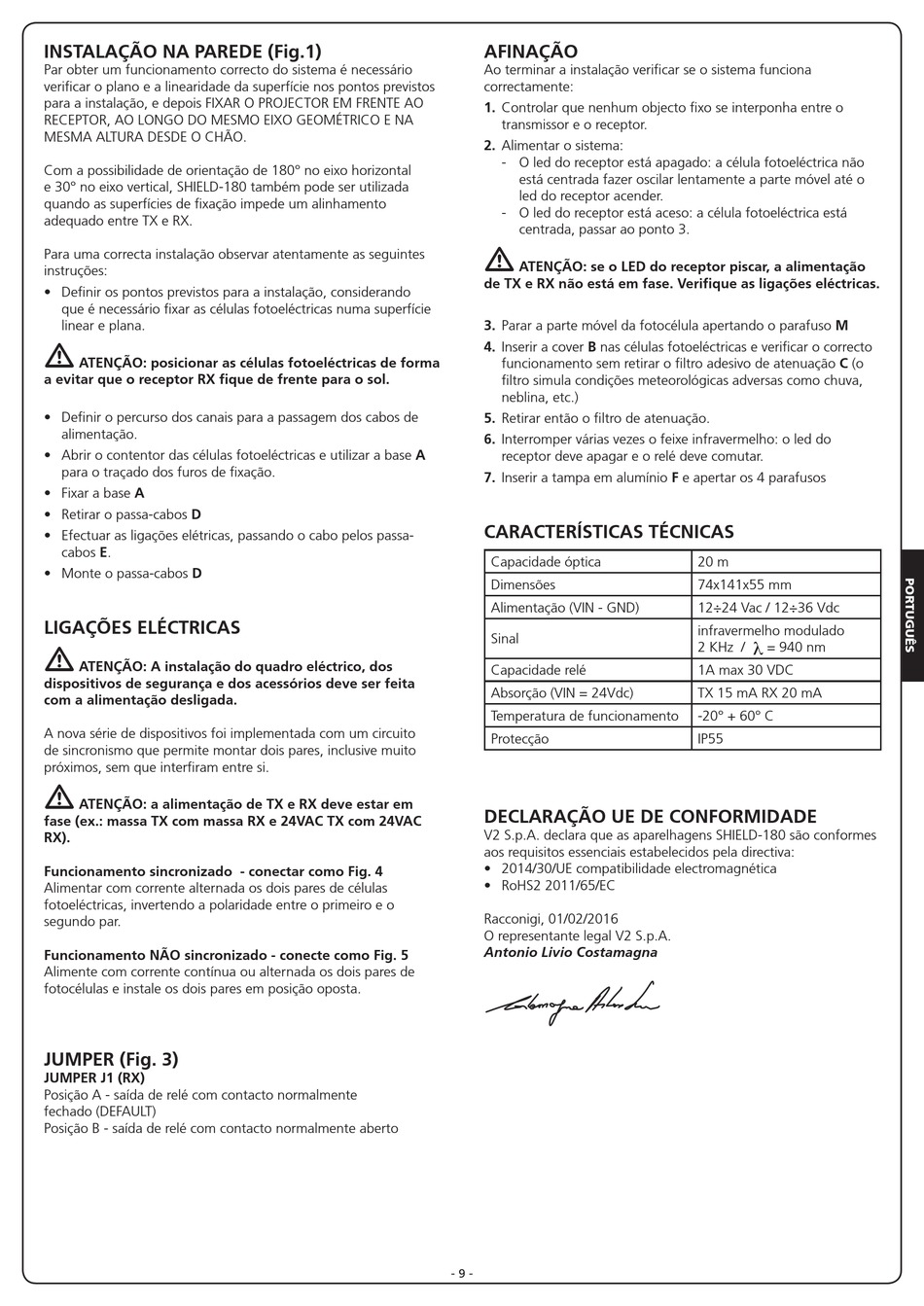

INSTALAÇÃO NA PAREDE (Fig.1)
Par obter um funcionamento correcto do sistema é necessário
verificar o plano e a linearidade da superfície nos pontos previstos
para a instalação, e depois FIXAR O PROJECTOR EM FRENTE AO
RECEPTOR, AO LONGO DO MESMO EIXO GEOMÉTRICO E NA
MESMA ALTURA DESDE O CHÃO.
Com a possibilidade de orientação de 180° no eixo horizontal
e 30° no eixo vertical, SHIELD-180 também pode ser utilizada
quando as superfícies de fixação impede um alinhamento
adequado entre TX e RX.
Para uma correcta instalação observar atentamente as seguintes
instruções:
• Definir os pontos previstos para a instalação, considerando
que é necessário fixar as células fotoeléctricas numa superfície
linear e plana.
m
ATENÇÃO: posicionar as células fotoeléctricas de forma
a evitar que o receptor RX fique de frente para o sol.
• Definir o percurso dos canais para a passagem dos cabos de
alimentação.
• Abrir o contentor das células fotoeléctricas e utilizar a base A
para o traçado dos furos de fixação.
• Fixar a base A
• Retirar o passa-cabos D
• Efectuar as ligações elétricas, passando o cabo pelos passa-
cabos E.
• Monte o passa-cabos D
LIGAÇÕES ELÉCTRICAS
m
ATENÇÃO: A instalação do quadro eléctrico, dos
dispositivos de segurança e dos acessórios deve ser feita
com a alimentação desligada.
A nova série de dispositivos foi implementada com um circuito
de sincronismo que permite montar dois pares, inclusive muito
próximos, sem que interfiram entre si.
m
ATENÇÃO: a alimentação de TX e RX deve estar em
fase (ex.: massa TX com massa RX e 24VAC TX com 24VAC
RX).
Funcionamento sincronizado - conectar como Fig. 4
Alimentar com corrente alternada os dois pares de células
fotoeléctricas, invertendo a polaridade entre o primeiro e o
segundo par.
Funcionamento NÃO sincronizado - conecte como Fig. 5
Alimente com corrente contínua ou alternada os dois pares de
fotocélulas e instale os dois pares em posição oposta.
JUMPER (Fig. 3)
JUMPER J1 (RX)
Posição A - saída de relé com contacto normalmente
fechado (DEFAULT)
Posição B - saída de relé com contacto normalmente aberto
AFINAÇÃO
Ao terminar a instalação verificar se o sistema funciona
correctamente:
1. Controlar que nenhum objecto fixo se interponha entre o
transmissor e o receptor.
2. Alimentar o sistema:
- O led do receptor está apagado: a célula fotoeléctrica não
está centrada fazer oscilar lentamente a parte móvel até o
led do receptor acender.
- O led do receptor está aceso: a célula fotoeléctrica está
centrada, passar ao ponto 3.
m
ATENÇÃO: se o LED do receptor piscar, a alimentação
de TX e RX não está em fase. Verifique as ligações eléctricas.
3. Parar a parte móvel da fotocélula apertando o parafuso M
4. Inserir a cover B nas células fotoeléctricas e verificar o correcto
funcionamento sem retirar o filtro adesivo de atenuação C (o
filtro simula condições meteorológicas adversas como chuva,
neblina, etc.)
5. Retirar então o filtro de atenuação.
6. Interromper várias vezes o feixe infravermelho: o led do
receptor deve apagar e o relé deve comutar.
7. Inserir a tampa em alumínio F e apertar os 4 parafusos
CARACTERÍSTICAS TÉCNICAS
Capacidade óptica
Dimensões
Alimentação (VIN - GND)
Sinal
Capacidade relé
Absorção (VIN = 24Vdc)
Temperatura de funcionamento
Protecção
DECLARAÇÃO UE DE CONFORMIDADE
V2 S.p.A. declara que as aparelhagens SHIELD-180 são conformes
aos requisitos essenciais estabelecidos pela directiva:
• 2014/30/UE compatibilidade electromagnética
• RoHS2 2011/65/EC
Racconigi, 01/02/2016
O representante legal V2 S.p.A.
Antonio Livio Costamagna
- 9 -
20 m
74x141x55 mm
12÷24 Vac / 12÷36 Vdc
infravermelho modulado
2 KHz / = 940 nm
l
1A max 30 VDC
TX 15 mA RX 20 mA
-20° + 60° C
IP55
