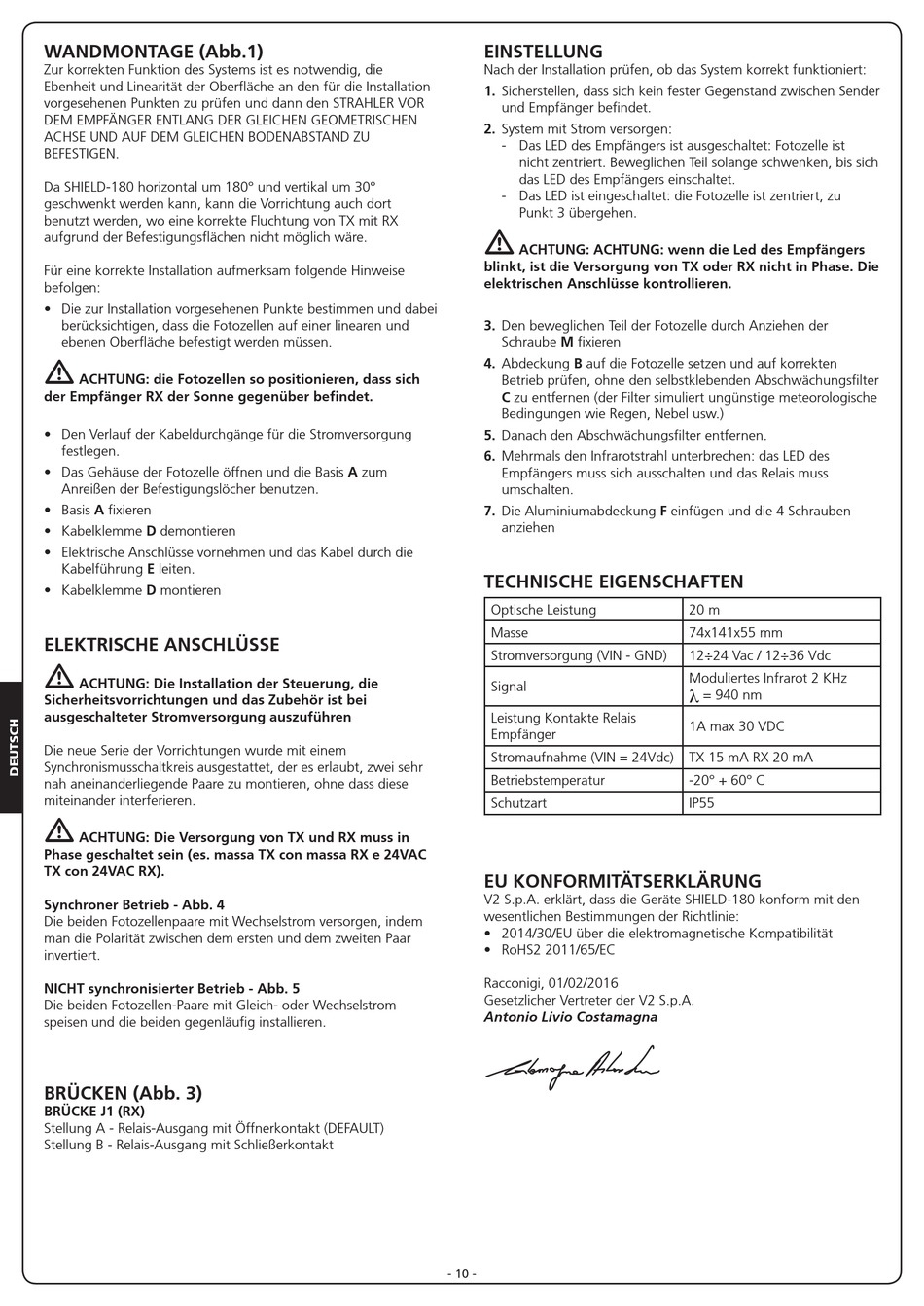

WANDMONTAGE (Abb.1)
Zur korrekten Funktion des Systems ist es notwendig, die
Ebenheit und Linearität der Oberfläche an den für die Installation
vorgesehenen Punkten zu prüfen und dann den STRAHLER VOR
DEM EMPFÄNGER ENTLANG DER GLEICHEN GEOMETRISCHEN
ACHSE UND AUF DEM GLEICHEN BODENABSTAND ZU
BEFESTIGEN.
Da SHIELD-180 horizontal um 180° und vertikal um 30°
geschwenkt werden kann, kann die Vorrichtung auch dort
benutzt werden, wo eine korrekte Fluchtung von TX mit RX
aufgrund der Befestigungsflächen nicht möglich wäre.
Für eine korrekte Installation aufmerksam folgende Hinweise
befolgen:
• Die zur Installation vorgesehenen Punkte bestimmen und dabei
berücksichtigen, dass die Fotozellen auf einer linearen und
ebenen Oberfläche befestigt werden müssen.
m
ACHTUNG: die Fotozellen so positionieren, dass sich
der Empfänger RX der Sonne gegenüber befindet.
• Den Verlauf der Kabeldurchgänge für die Stromversorgung
festlegen.
• Das Gehäuse der Fotozelle öffnen und die Basis A zum
Anreißen der Befestigungslöcher benutzen.
• Basis A fixieren
• Kabelklemme D demontieren
• Elektrische Anschlüsse vornehmen und das Kabel durch die
Kabelführung E leiten.
• Kabelklemme D montieren
ELEKTRISCHE ANSCHLÜSSE
m
ACHTUNG: Die Installation der Steuerung, die
Sicherheitsvorrichtungen und das Zubehör ist bei
ausgeschalteter Stromversorgung auszuführen
Die neue Serie der Vorrichtungen wurde mit einem
Synchronismusschaltkreis ausgestattet, der es erlaubt, zwei sehr
nah aneinanderliegende Paare zu montieren, ohne dass diese
miteinander interferieren.
m
ACHTUNG: Die Versorgung von TX und RX muss in
Phase geschaltet sein (es. massa TX con massa RX e 24VAC
TX con 24VAC RX).
Synchroner Betrieb - Abb. 4
Die beiden Fotozellenpaare mit Wechselstrom versorgen, indem
man die Polarität zwischen dem ersten und dem zweiten Paar
invertiert.
NICHT synchronisierter Betrieb - Abb. 5
Die beiden Fotozellen-Paare mit Gleich- oder Wechselstrom
speisen und die beiden gegenläufig installieren.
BRÜCKEN (Abb. 3)
BRÜCKE J1 (RX)
Stellung A - Relais-Ausgang mit Öffnerkontakt (DEFAULT)
Stellung B - Relais-Ausgang mit Schließerkontakt
EINSTELLUNG
Nach der Installation prüfen, ob das System korrekt funktioniert:
1. Sicherstellen, dass sich kein fester Gegenstand zwischen Sender
und Empfänger befindet.
2. System mit Strom versorgen:
- Das LED des Empfängers ist ausgeschaltet: Fotozelle ist
nicht zentriert. Beweglichen Teil solange schwenken, bis sich
das LED des Empfängers einschaltet.
- Das LED ist eingeschaltet: die Fotozelle ist zentriert, zu
Punkt 3 übergehen.
m
ACHTUNG: ACHTUNG: wenn die Led des Empfängers
blinkt, ist die Versorgung von TX oder RX nicht in Phase. Die
elektrischen Anschlüsse kontrollieren.
3. Den beweglichen Teil der Fotozelle durch Anziehen der
Schraube M fixieren
4. Abdeckung B auf die Fotozelle setzen und auf korrekten
Betrieb prüfen, ohne den selbstklebenden Abschwächungsfilter
C zu entfernen (der Filter simuliert ungünstige meteorologische
Bedingungen wie Regen, Nebel usw.)
5. Danach den Abschwächungsfilter entfernen.
6. Mehrmals den Infrarotstrahl unterbrechen: das LED des
Empfängers muss sich ausschalten und das Relais muss
umschalten.
7. Die Aluminiumabdeckung F einfügen und die 4 Schrauben
anziehen
TECHNISCHE EIGENSCHAFTEN
Optische Leistung
Masse
Stromversorgung (VIN - GND)
Signal
Leistung Kontakte Relais
Empfänger
Stromaufnahme (VIN = 24Vdc)
Betriebstemperatur
Schutzart
EU KONFORMITÄTSERKLÄRUNG
V2 S.p.A. erklärt, dass die Geräte SHIELD-180 konform mit den
wesentlichen Bestimmungen der Richtlinie:
• 2014/30/EU über die elektromagnetische Kompatibilität
• RoHS2 2011/65/EC
Racconigi, 01/02/2016
Gesetzlicher Vertreter der V2 S.p.A.
Antonio Livio Costamagna
- 10 -
20 m
74x141x55 mm
12÷24 Vac / 12÷36 Vdc
Moduliertes Infrarot 2 KHz
= 940 nm
l
1A max 30 VDC
TX 15 mA RX 20 mA
-20° + 60° C
IP55
