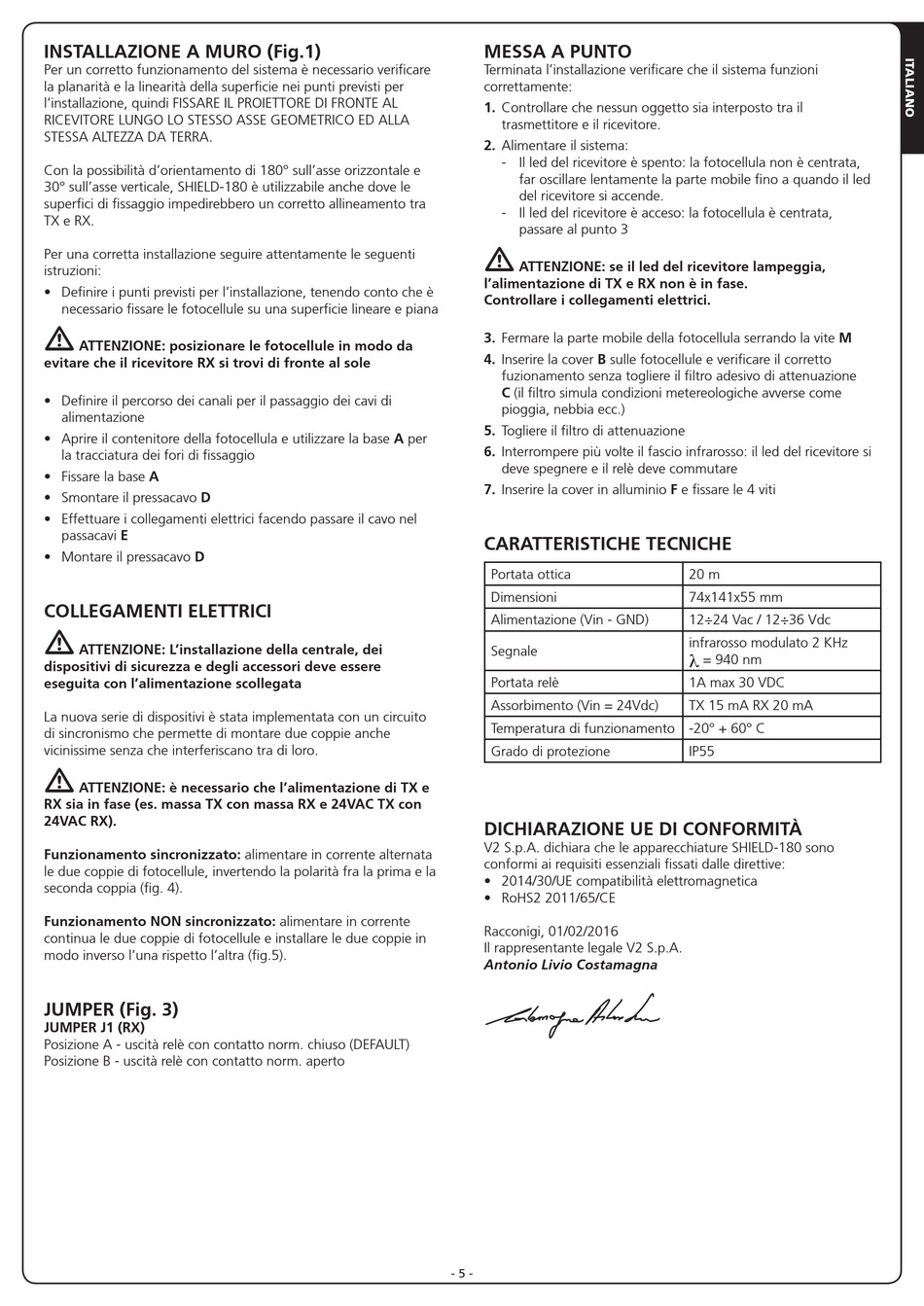

INSTALLAZIONE A MURO (Fig.1)
Per un corretto funzionamento del sistema è necessario verificare
la planarità e la linearità della superficie nei punti previsti per
l'installazione, quindi FISSARE IL PROIETTORE DI FRONTE AL
RICEVITORE LUNGO LO STESSO ASSE GEOMETRICO ED ALLA
STESSA ALTEZZA DA TERRA.
Con la possibilità d'orientamento di 180° sull'asse orizzontale e
30° sull'asse verticale, SHIELD-180 è utilizzabile anche dove le
superfici di fissaggio impedirebbero un corretto allineamento tra
TX e RX.
Per una corretta installazione seguire attentamente le seguenti
istruzioni:
• Definire i punti previsti per l'installazione, tenendo conto che è
necessario fissare le fotocellule su una superficie lineare e piana
m
ATTENZIONE: posizionare le fotocellule in modo da
evitare che il ricevitore RX si trovi di fronte al sole
• Definire il percorso dei canali per il passaggio dei cavi di
alimentazione
• Aprire il contenitore della fotocellula e utilizzare la base A per
la tracciatura dei fori di fissaggio
• Fissare la base A
• Smontare il pressacavo D
• Effettuare i collegamenti elettrici facendo passare il cavo nel
passacavi E
• Montare il pressacavo D

COLLEGAMENTI ELETTRICI

m
ATTENZIONE: L'installazione della centrale, dei
dispositivi di sicurezza e degli accessori deve essere
eseguita con l'alimentazione scollegata
La nuova serie di dispositivi è stata implementata con un circuito
di sincronismo che permette di montare due coppie anche
vicinissime senza che interferiscano tra di loro.
m
ATTENZIONE: è necessario che l'alimentazione di TX e
RX sia in fase (es. massa TX con massa RX e 24VAC TX con
24VAC RX).
Funzionamento sincronizzato: alimentare in corrente alternata
le due coppie di fotocellule, invertendo la polarità fra la prima e la
seconda coppia (fig. 4).
Funzionamento NON sincronizzato: alimentare in corrente
continua le due coppie di fotocellule e installare le due coppie in
modo inverso l'una rispetto l'altra (fig.5).
JUMPER (Fig. 3)
JUMPER J1 (RX)
Posizione A - uscità relè con contatto norm. chiuso (DEFAULT)
Posizione B - uscità relè con contatto norm. aperto

MESSA A PUNTO

Terminata l'installazione verificare che il sistema funzioni
correttamente:
1. Controllare che nessun oggetto sia interposto tra il
trasmettitore e il ricevitore.
2. Alimentare il sistema:
- Il led del ricevitore è spento: la fotocellula non è centrata,
far oscillare lentamente la parte mobile fino a quando il led
del ricevitore si accende.
- Il led del ricevitore è acceso: la fotocellula è centrata,
passare al punto 3
m
ATTENZIONE: se il led del ricevitore lampeggia,
l'alimentazione di TX e RX non è in fase.
Controllare i collegamenti elettrici.
3. Fermare la parte mobile della fotocellula serrando la vite M
4. Inserire la cover B sulle fotocellule e verificare il corretto
fuzionamento senza togliere il filtro adesivo di attenuazione
C (il filtro simula condizioni metereologiche avverse come
pioggia, nebbia ecc.)
5. Togliere il filtro di attenuazione
6. Interrompere più volte il fascio infrarosso: il led del ricevitore si
deve spegnere e il relè deve commutare
7. Inserire la cover in alluminio F e fissare le 4 viti
CARATTERISTICHE TECNICHE
Portata ottica
Dimensioni
Alimentazione (Vin - GND)
Segnale
Portata relè
Assorbimento (Vin = 24Vdc)
Temperatura di funzionamento -20° + 60° C
Grado di protezione
DICHIARAZIONE UE DI CONFORMITÀ
V2 S.p.A. dichiara che le apparecchiature SHIELD-180 sono
conformi ai requisiti essenziali fissati dalle direttive:
• 2014/30/UE compatibilità elettromagnetica
• RoHS2 2011/65/CE
Racconigi, 01/02/2016
Il rappresentante legale V2 S.p.A.
Antonio Livio Costamagna
- 5 -
20 m
74x141x55 mm
12÷24 Vac / 12÷36 Vdc
infrarosso modulato 2 KHz
l = 940 nm
1A max 30 VDC
TX 15 mA RX 20 mA
IP55
