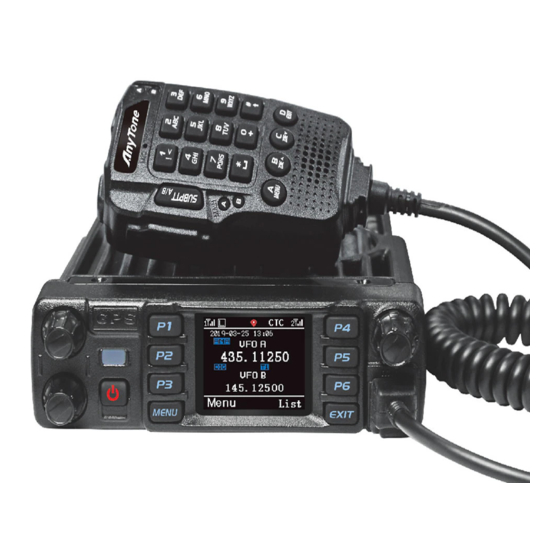

AnyTone AT-D578UV Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. AnyTone Anleitungen
  4. Funkgeräte
  5. AT-D578UV
  6. Betriebsanleitung

AnyTone AT-D578UV Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

www.anytone.net
A1.190929

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AnyTone AT-D578UV

Inhaltszusammenfassung für AnyTone AT-D578UV

  • Seite 1 A1.190929...
  • Seite 2 AT-D578UV Digitale DMR und Analog-UHF / VHF-Zweiwegradio Betriebsanleitung...

  • Seite 3: Dankeschön

    DANKESCHÖN! Vielen Dank für unsere Anytone Digitale DMR und Analog Mobil Zweiwegradio wählen. Dieses Radio nimmt die neuesten Fortschritte in der Technologie, die zuverlässige Kommunikation in anspruchsvollen Kommunikationsumgebung von heute bieten. Das Radio bietet sowohl DMR digitale und analoge Kommunikation...

  • Seite 4: Inhaltsverzeichnis

    INHALT 1.ACCESSORIES ..................... 1 2.INITIAL INSTALLATION ................2 3.GETTING VERTRAUT ZU MACHEN ................7 4.RADIO ÜBERBLICK ..................9 5.BASIC OPERATIONS .................. 12 6.Advanced FUNKTIONEN FÜR Privatgespräch .......... 15 7.Main MENU FUNKTIONEN ................16 8.Reset ......................28 9.TROUBLE SUCHE ..........

  • Seite 5: Standardzubehör

    1. ZUBEHÖR 1.1 Standard-Zubehör SPEISEKARTE AUSFAHRT Mikrofon DC-Stromkabel mit Transceiver USB Programmierkabel Sicherungshalter SM-0153 QT-0019 DYX-0006 Hardware-Kit für Bracket Schneidschrauben S-Waschmaschine Schwarze Schrauben (M5X8mm) 4PS (M4X8mm) 4PS (QSS-01D) (QSS-01B) (QSS-01A) Ersatzsicherungen Mobile Montagewinkel SJXN-0071 Benutzerhandbuch 1.2 Optionales Zubehör Geregelte Stromversorgung Tischmikrofon SM-0057 GJ-0485...

  • Seite 6: Erstinstallation

    2. ERSTINSTALLATION 2.1 mobile Installation So installieren Sie den Transceiver, wählen Sie eine sichere, bequeme Position in Ihrem Fahrzeug, die Gefahr für Ihre Passagiere und selbst minimiert, während das Fahrzeug in Bewegung ist. Betrachten Sie das Gerät an einer geeigneten Stelle zu installieren, so dass die Knie oder Beine werden es nicht beim plötzlichen Bremsen des Fahrzeugs treffen.

  • Seite 7: Feststation Betrieb

    2. ERSTINSTALLATION 1.Route das Gleichstromkabel mit dem Transceiver versorgt direkt an den Batterieklemmen des Fahrzeugs den kürzesten Weg von dem Sender-Empfänger verwendet wird. ♦ Wir empfehlen Sie nicht, die Zigarettenanzünder-Buchse verwenden, da einige Zigarettenfeuerzeugeinfaßungen einen unannehmbaren Spannungsabfall einzuführen. ♦ die gesamte Länge des Kabels muss angezogen werden, so dass es von Hitze, Feuchtigkeit, und der Motorsekundär (Hochspannung) Zündsystems / Kabel isoliert ist.

  • Seite 8: Sicherungen Austauschen

    2. ERSTINSTALLATION Gleichstromkabel mit Sicherungshalter schwarz Geregelte Stromversorgung 2.Die Gleichstromanschluss des Transceivers an den Anschluss auf dem Gleichstromkabel. ♦ Drücken Sie die Stecker fest zusammen, bis er hörbar einrastet. » Vor dem Anschluss des DC-Leistung an den Transceiver, müssen Sie den Transceiver und die Gleichstromversorgung auszuschalten. »...

  • Seite 9: Antennenanschluss

    2. ERSTINSTALLATION 3.3 Antennenanschluss Vor dem Betrieb installiert eine effiziente, gut abgestimmte Antenne. Der Erfolg Ihrer Installation wird weitgehend von der Art der Antenne und deren korrekten Installation abhängen. Der Transceiver kann hervorragende Ergebnisse liefern, wenn das Antennensystem und seine Installation Aufmerksamkeit gegeben.
  • Seite 10 2. ERSTINSTALLATION Fehler SP-01 Boden 3.4.2 Mikrofon ein Mikrofon mit einem 8-poligen Modulstecker in die Modulbuchse an der Vorderseite der Haupteinheit für die Sprachkommunikation verbinden. Drücken Sie fest auf den Stecker, bis er hörbar einrastet. SPEISEKARTE AUSFAHRT Mikrofonanschluss Digitale DMR und Analog-UHF / VHF-Zweiwegradio...

  • Seite 11: Getting Vertraut Zu Machen

    3. ERSTE KENNEN 3.1 Funk Programmierte Taste (P1 ~ P6) A / BChannel Lautstärkeregler USB-PC-Programm Kanal Knob Mikrofonanschluss SPEISEKARTE AUSFAHRT AN AUS Menütaste Beenden-Taste Indikator externe GPS Verbinder Fans Externer Lautsprecheranschluss B Antennenanschluss Externer Lautsprecher Anschluss A 3.2 Mikrofonbuchse MIC-Anschluss (Frontansicht) 1: URX 2: 5 V 3: UTX 4: SP + 5:...
  • Seite 12 3. ERSTE KENNEN 3.3 Mikrofon Up and Down Top Buttons A / B-Kanal TX / RX-Anzeige R / T B SUBPTT <! PTT A / Key Lock (für Up- und Down-Top-Tasten) PQRS WXYZ Hauptkanalanzeige AUSFAHRT AUSFAHRT ZONE ZONE SPEISEKARTE Lautsprecher Digitale DMR und Analog-UHF / VHF-Zweiwegradio...

  • Seite 13: Radio Übersicht

    4. RADIO ÜBERSICHT 4.1 Statusanzeigen Die obere LED wird Ihnen helfen, den aktuellen Funkstatus zu identifizieren. LED-Anzeige Status Sende Constant Red Constant Grün Analog Empfangen Constant Cyan digitaler Empfang blinkt grün Scan Constant orange Repeater-Funktion 4.2 Programmierte Key Es ist möglich, verschiedene Funktionen für [P1] zu setzen, [P2], [P3], [P4], [P5], [P6]. A B C D. Methode 1: Im Radio-Menü...
  • Seite 14 4. RADIO ÜBERSICHT Digi-Monitor In DMR-Modus, drücken Sie die Taste digitalen Monitor aktivieren / deaktivieren Sub CH Ein / Aus Ein- / Ausschalten des Unterkanal Priorität Zone Wechseln Sie in der Priority Zone „Drücken Sie die Taste, um die Scan-in VFO Kanalabtastung Start- und Endfrequenz starten müssen in CPS Programm Scan programmiert werden.“...

  • Seite 15: Hot Key Einstellung Für P1, P2, P3, P4, P5, P6, Pa-Pd

    4. RADIO ÜBERSICHT 4.3 Hot Key Einstellung für P1, P2, P3, P4, P5, P6, PA-PD Hot Keys 1-6 wählen. Hot-Key-Funktion Public - - Hotkey Details müssen Setup in der PC-Software sein. Hot-Key-Funktion Public - - Hotkey Details müssen Setup in der PC-Software sein. Sollte den analogen kurzen Anruf bearbeitet zuerst, dann analog den Hotkey-Satz wählen.

  • Seite 16: Grundfunktionen

    5. GRUNDFUNKTIONEN 5.1 Schalten Sie das Radio- Schalten Sie das Radio durch Drücken der [On / Off] drücken und den LCD-Displays „Booting, bitte warten“, dann wird es zeigen eine Start-up-Nachricht, und Sie werden einen Piepton nach 7 Sekunden hören. 5.2 Lautstärke einstellen Die linken zwei Knöpfe für die Volumenänderung auf Hauptkanal und Nebenkanal getrennt sind, die obere für den oberen Kanal auf dem Bildschirm ist, ist der Boden eines für den unteren Kanal auf dem Bildschirm.

  • Seite 17: Neuer Kanal

    5. GRUNDFUNKTIONEN 5.7 Neuer Kanal Geben Sie Radio-Menü-Einstellungen-Chan Set-New Chan. Geben Sie Radio-Menü-Einstellungen-Chan Set-New Chan. Eingang der Kanalnummer und der Name. Eingang der Kanalnummer und der Name. Wählen Sie eine Zone aus Zonenliste, dann bestätigen zu speichern. Das Radio Kanal Spar zu starten, und Speichern abgeschlossen ist, wenn es Wählen Sie eine Zone aus Zonenliste, dann bestätigen zu speichern.
  • Seite 18 5. GRUNDFUNKTIONEN 5,11-Monitor Im Standby-Modus drücken Sie die programmierte [Monitor] Taste Monitor ein. Wenn angepaßte Träger Empfangen aber die Signalisierungs- / ID ist einzigartig oder das Signal zu schwach ist, ermöglicht diese Funktion, das schwache Signal und das Signal mit unerreichter ID überwachen. Drücken Sie die Taste erneut zum Absperren Lautsprecher und Standby-Modus.

  • Seite 19: Zugang Erweiterte Funktionen Für Privatanruf Methode

    6. Erweiterte Funktionen für Privatgespräch 6.1 Zugang Erweiterte Funktionen für Privatanruf Methode 1: 6.1 Zugang Erweiterte Funktionen für Privatanruf Methode 1: Um Zugriff Um Zugriff auf einen privaten Anruf aus der Kontaktliste ein. Drücken Sie die [MENU] Taste, um die Gesprächsgruppe zu gelangen, wählen Sie eine private Anruf-ID. ein.

  • Seite 20: Main Menu Funktionen

    7.Main MENU FUNKTIONEN 7.1 Gesprächsgruppe TG-Liste: 7.1 Gesprächsgruppe TG-Liste: Wird die Gesprächsgruppenliste anzuzeigen, die in der PC-Software programmiert worden war. Diese Liste wird als Look-up-Tabelle Wird die Gesprächsgruppenliste anzuzeigen, die in der PC-Software programmiert worden war. Diese Liste wird als Look-up-Tabelle verwendet, um den Kontakt TG Informationen angezeigt werden, wenn ein Anruf eingeht.
  • Seite 21 7.Main MENU FUNKTIONEN 7.5.2 Scan-Liste Ermöglicht erstellen Sie eine neue Scan-Liste oder bearbeiten Sie die vorhandenen Scan-Liste. 7.6 Roaming Roaming ermöglicht Benutzer die Roaming-Kanalliste durch einen programmierten Zeitintervall und Sperre für den Repeater suchen mit Roaming ermöglicht Benutzer die Roaming-Kanalliste durch einen programmierten Zeitintervall und Sperre für den Repeater suchen mit Roaming ermöglicht Benutzer die Roaming-Kanalliste durch einen programmierten Zeitintervall und Sperre für den Repeater suchen mit stärkstes stärkstes...

  • Seite 22: Einstellungen

    7.Main MENU FUNKTIONEN 7.7 Einstellungen 7.7.1 Funkgerät 7.7.1 Funkgerät Signalton Signalton Beep On: Das Radio hören, wenn Sie die Tastatur drücken Beep Aus: Kein Ton, wenn Sie die Tastatur drücken. Lautsprechermodus Lautsprechermodus Mic Spk: Ermöglicht die Stimme aus dem Lautsprecher auf Mikrofon kommen. Radio Spk: Ermöglicht die Stimme aus dem Lautsprecher im Radio kommen.
  • Seite 23 (14) (14) Bild: Das Radio wird ein AnyTone Bild angezeigt werden, wenn eingeschaltet. Charakter: Das Radio wird die Zeichen in der PC-Software einrichten angezeigt werden, wenn eingeschaltet. Kunden Pic: Das Radio wird das von PC-Software hochgeladenes Bild anzuzeigen. In CPS -Tool -Boot Bild, wird es ermöglicht es Ihnen, ein Power-on Bild hochladen.
  • Seite 24 7.Main MENU FUNKTIONEN von 4 Optionen angeboten. Halten Sie PTT-Taste drücken, die gleichzeitig drücken UP oder DN-Taste Mikrofon Halten Sie PTT-Taste drücken, die gleichzeitig drücken UP oder DN-Taste Mikrofon den TBST Ton zu übertragen. den TBST Ton zu übertragen. Scan-Modus Scan-Modus (24) (24)
  • Seite 25 7.Main MENU FUNKTIONEN Kreuzband-Digital- Digital: Samen UHF- oder VHF gleiche Bands, unterschiedliche Zeiten viel. Kreuzband gleiche Frequenz Digital Digital: TX und RX ist bei gleichen Frequenzen, aber unterschiedliche Zeiten viel auf VFO A und VFO B-Radio muss auch in Double Slot Betrieb sein.
  • Seite 26 7.Main MENU FUNKTIONEN ※ Chan Set (Digital Channel) ※ Chan Set (Digital Channel) New Chan New Chan Ermöglicht Creat einen neuen Kanal und aktuellen Satz auf den neuen Kanal speichern. ein. Wählen Sie „New Chan“, und geben Sie neue Kanalnummer und bestätigen. b.
  • Seite 27 Hinweis: Wenn DMR-Modus nicht Doube Slot choosed, wird das Radio auf Slot im Wiederholungsmodus arbeiten. wenn Doppel Slot wählen, ist es notwendig, einen Schlitz durch Zeitschlitz Einstellung Double wählen. BT Hands Free BT Hands Free (22) (22) Diese Funktion erfordert die BT Headset von Anytone zu verwenden. Wenn diese Funktion eingeschaltet ist, das Radio Digitale DMR und Analog-UHF / VHF-Zweiwegradio...
  • Seite 28 Anschluss des BT Hörmuschel in digitalem Duplexmodus arbeiten, können Sie direkt ohne Drücken der [PTT] -Taste sprechen können, es funktioniert mit einem Mobiltelefon ähnlich. Hinweis: Diese Funktion ist nur gültig für zwei Anytone Radios direkt sprechen ohne Repeater oder Hotspots. Hinweis: Diese Funktion ist nur gültig für zwei Anytone Radios direkt sprechen ohne Repeater oder Hotspots.

  • Seite 29: Device Info

    7.Main MENU FUNKTIONEN Das Radio besitzt 11groups Standard Scrambler und 1 Gruppe Selbst defind Scrambler. Er arbeitet mit dem CML128 und CML138. Besetzt Sperren Besetzt Sperren (19) (19) Immer: Immer erlaubt Übertragungen RL: Wird nicht übertragen lassen, wenn abgestimmte Träger Empfang aber nicht angepasste CTCSS / DCS. BU: Wird nicht übertragen lassen, wenn angepasst Träger zu empfangen.

  • Seite 30: Gps-Positionierung Funktion (Optional Mit Installiertem Gps)

    7.Main MENU FUNKTIONEN 7.8.3 Datensatz löschen Mit dieser Funktion können Sie alle Aufnahmen löschen. 7.8.4 Aufnahme manuell In der PC-Software, Public - Optionale Einstellung - Tastenfunktion, Programm ein Schlüssel als Datensatz. ein. Drücken Sie die programmierte Aufnahmetaste, und das Radio wird die Aufnahme starten, und sprechen Sie in das ein.
  • Seite 31 7.Main MENU FUNKTIONEN Ana APRS PTT Upload: Stellen Sie die Ana APRS PTT Upload: Stellen Sie die Ana APRS PTT Upload: Stellen Sie die PTT-Sendemethode. ● Aus: Nicht APRS übertragen. ● Starten SE: Senden analog APRS wenn drücken Sie die PTT. ●...

  • Seite 32: Wie Man Reagiert Und Einen Anruf In Digital-Monitor-Modus Speichern

    7.Main MENU FUNKTIONEN 7.11 Digital-Monitor DigiMoni Schalter DigiMoni Schalter off: Ausschalten des Digital-Monitor Single Slot: Überwachen Sie die aktuellen TS Doppel Slot: Monitor TS1 und TS2 DigiMoni Cc DigiMoni Cc Alle Cc: Überwachen Sie alle Farbcode Same Cc: Überwachen Sie den gleichen Farbcode DigiMoni Id DigiMoni Id Jede Id: Überwachen Sie alle TG...

  • Seite 33: Trouble Suche

    9. FEHLERBEHEBUNG Problem Lösungen Das Radio kann nicht eingeschaltet oder Überprüfen Sie die Netzkabelverbindung sicher, dass die rote Schnur verbinden zu nach keiner Anzeige eingeschaltet wird. und das schwarze Kabel anschließen zu -. 1. Stellen Sie sicher, dass die Frequenz und CTCSS sind die gleichen wie andere Mitglieder. 2.

  • Seite 34: Programming Guide

    10. -Programmierhandbuch Anytone AT-D578UV Radios Schiff des Herstellers „Keypad“ pro FCC-Regeln gesperrt. Sie können drücken Sie die [ SPEISEKARTE] Taste und die Anytone AT-D578UV Radios Schiff des Herstellers „Keypad“ pro FCC-Regeln gesperrt. Sie können drücken Sie die [ SPEISEKARTE] Taste und die Anytone AT-D578UV Radios Schiff des Herstellers „Keypad“...

  • Seite 35: Warnhinweise

    Warnhinweise Es wurde alles unternommen, um sicherzustellen, dass die Informationen in diesem Dokument vollständig, richtig und bis zu dem neuesten Stand. Anytone Funk übernimmt keine Verantwortung für die Ergebnisse der Fehler außerhalb seiner Kontrolle. Der Hersteller dieser Geräte kann auch nicht garantieren, dass Änderungen in der Ausrüstung von nicht autorisierten Benutzern vorgenommen werden nicht die Informationen unbeeinträchtigt.

  • Seite 36: Sicherheit

    SICHERHEIT Die Anytone AT-D578UV DMR mobilen Transceiver wurde Ihnen mit langjähriger sicheren und zuverlässigen Betrieb zu schaffen, sorgfältig entworfen. Wie bei allen elektrischen Geräten gibt es jedoch einige grundlegende Vorsichtsmaßnahmen, die Sie sich selbst zu verletzen zu vermeiden nehmen sollte oder das Radio zu beschädigen:...

  • Seite 37: Eu-Konformitätserklärung

    Übereinstimmung mit den grundlegenden Anforderungen der RE-Richtlinie 2014/53 / EU. 1. INFORMATIONEN ZUR AUSRÜSTUNG Produkt: DMR Digital- und Analog-VHF / UHF-Mobilfunk Modellname: AT-D578UV 2. Angaben zum Hersteller Hersteller: DMR Digital- und Analog-VHF / UHF-Mobilfunk Qixiang Gebäude, Tangxi Industrial Zone, Luojiang District,...

  • Seite 38: Technische Daten

    12. TECHNISCHE DATEN ALLGEMEINES Europa: 144-146MHz (V), 430-440MHz (U) Australien: 144-148MHz (V), Frequenzbereich 420-450MHz (U) Tri-Band: 144-148MHz (V), 222-225MHz, 420-450MHz (U) Kanalkapazität 4000 Kanäle Kanalabstand 25KHz (Wide Band), 12,5 kHz (Narrow Band) 5KHz, 6,25 kHz Phase-Locked-Schritt Betriebsspannung 13.8V DC ± 15% Frequenzstabilität ±...
  • Seite 39 Europäischer Anwender soll, dass der Betrieb dieses Geräts im Sendemodus beachten Sie den Bediener erfordert eine gültige Amateurfunk-Lizenz von ihrem jeweiligen Ländern Amateur-Radio-Licensing Authority für die Frequenzen und Senderleistungspegel haben, die dieser Funk sendet auf. Eine Nichtbeachtung kann rechtswidrig und haftbar für die Strafverfolgung sein.
  • Seite 40 ACHTUNG: Einsatzbedingungen! Die Band von Frequenzen, auf denen das Gerät arbeitet, wird durch Einschränkungen verwaltet und / oder Berechtigungen für ihre Nutzung. Folglich ist in den EU-Ländern in dem Blatt erwähnt müssen die Betreiber die anvertrauten Behörden konsultieren. Insbesondere müssen sie eine Lizenz oder eine Frequenz zugeordnet, die ihnen von ihren jeweiligen zuständigen Behörde besitzen.
