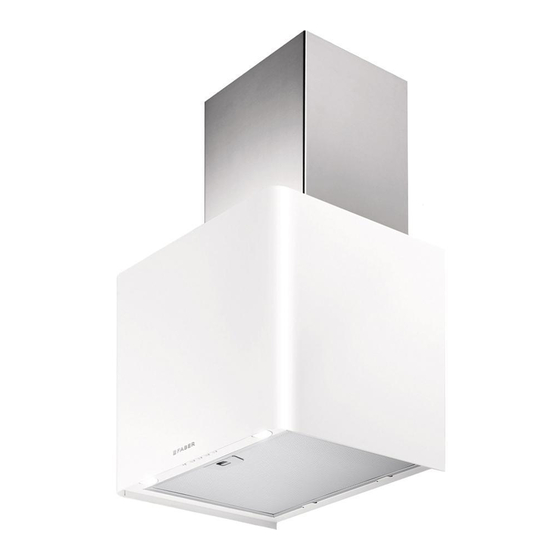

Faber LITHOS Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Faber Anleitungen
  4. Dunstabzugshauben
  5. LITHOS
  6. Bedienungsanleitung

Faber LITHOS Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LITHOS:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Instructions Manual
Manuel d'Instructions
Bedienungsanleitung
Manual de instrucciones
Εγχειρίδιο οδηγιών
Руководство по эксплуатации
Felhasználói Kézikönyv
‫دﻟﻴﻞ اﻟﺘﺮآﻴﺐ‬
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Faber LITHOS

Inhaltszusammenfassung für Faber LITHOS

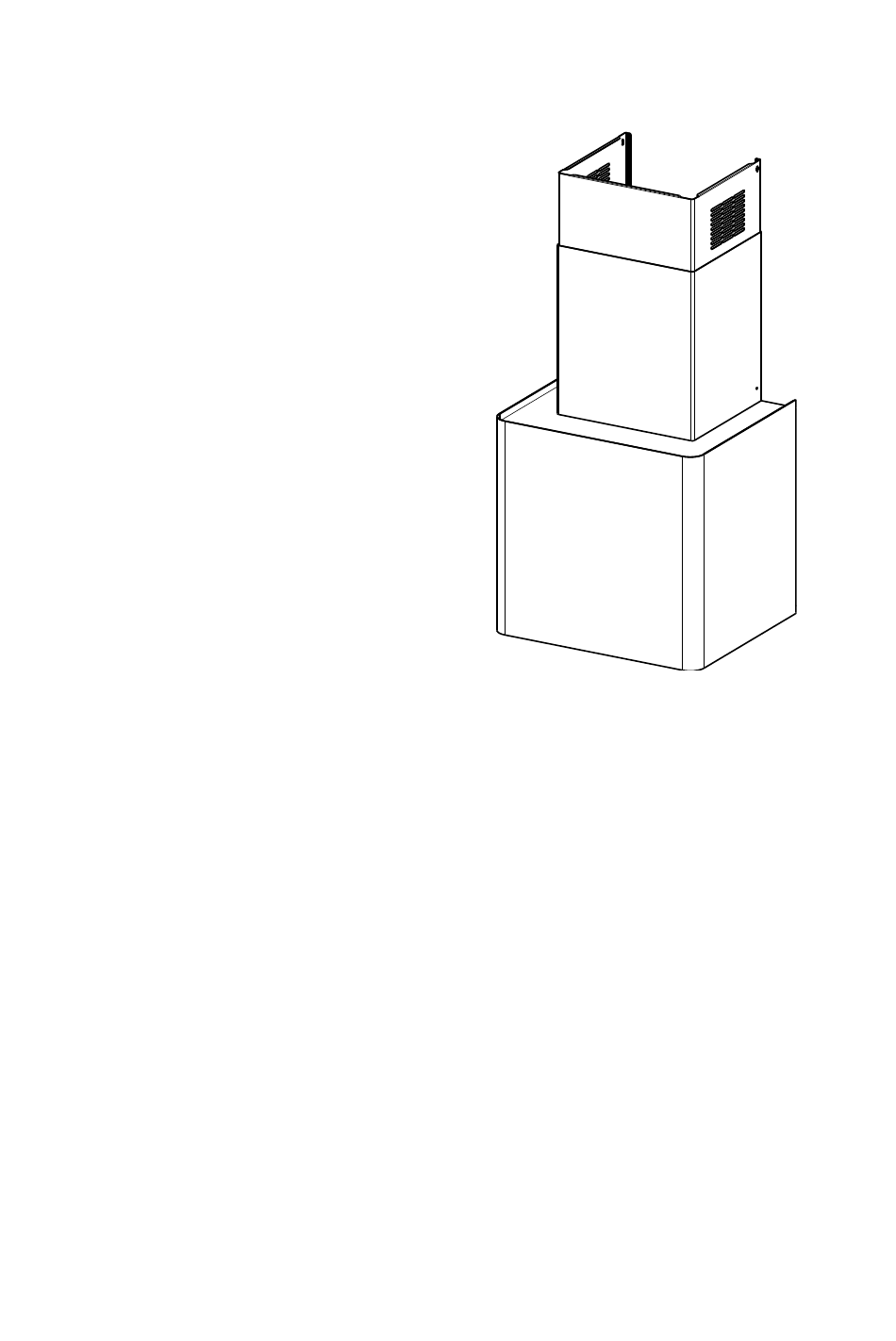

  • Seite 1 Instructions Manual Manuel d’Instructions Bedienungsanleitung Manual de instrucciones Εγχειρίδιο οδηγιών Руководство по эксплуатации Felhasználói Kézikönyv ‫دﻟﻴﻞ اﻟﺘﺮآﻴﺐ‬...

  • Seite 2: Inhaltsverzeichnis

    INDEX SAFETY INFORMATION................................. 4 CHARACTERISTICS ................................7 INSTALLATION..................................8 USE ...................................... 11 MAINTENANCE ................................... 12 SOMMAIRE CONSIGNES DE SÉCURITÉ..............................13 CARACTERISTIQUES................................. 16 INSTALLATION..................................17 UTILISATION ..................................20 ENTRETIEN..................................21 INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................22 CHARAKTERISTIKEN ................................. 25 MONTAGE ................................... 26 BEDIENUNG..................................29 WARTUNG...................................

  • Seite 22: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen.
  • Seite 23  Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
  • Seite 24  Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...

  • Seite 25: Charakteristiken

    CHARAKTERISTIKEN 62.5 * Abmessungen der Haube in Abluftversion. ** Abmessungen der Haube in Umluftversion. Komponenten Bezug Menge Produktkomponenten Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Ventilatorgruppe, Filter Teleskopkamin, bestehend aus: Oberer Kaminteil Unterer Kaminteil Reduzierflansch ø 150-120 mm Anschluss Luftauslass Befestigungswinkel Kamin Bezug Menge Installationskomponenten 7.2.1...

  • Seite 26: Montage

    MONTAGE Wandbohrungen An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbe- reichs der Haube, • eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche; • Den Bügel 7.2.1 wie angegeben an 1-2 mm von der Decke oder von der oberen Kante anle- gen, wobei seine Mitte (Kerben) mit der vertikalen Referenzlinie gefluchtet wird.

  • Seite 27: Luftaustritt Bei Der Umluftversion

    Montage des Haubenkörpers • Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird. • Die beiden Schrauben Vr der Bügel 11a so regulieren, dass sie nur bis zum Gewindebeginn eingeschraubt sind. • Den Haubenkörper bei den 2 Bügeln 11a einhaken. •...

  • Seite 28: Elektroanschluss

    ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoli- ger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versi- chern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

  • Seite 29: Bedienung

    BEDIENUNG Schalttafel TASTE FUNKTIONEN T1 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor ersten Betriebsgeschwindigkeit ein. Stellt den Motor ab. T2 Betriebsgeschwindigkeit Eingeschaltet Schaltet Motor zweiten Betriebsgeschwindigkeit ein. T3 Betriebsgeschwindigkeit Bleibend Schaltet Motor dritten Betriebsgeschwindigkeit ein. Blinkend Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach deren Ablauf zu der zuvor eingestellten Geschwindigkeit zurückgekehrt wird.

  • Seite 30: Wartung

    WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
  • Seite 67 ‫معلومات فيما يخص السالمة‬ ‫اﻗﺮأ هﺬا اﻟﺪﻟﻴﻞ ﺑﻌﻨﺎﻳﺔ ﻗﺒﻞ اﻟﺘﺮآﻴﺐ واﻻﺳﺘﺨﺪام ﺣﺮ ﺻ ًﺎ ﻋﻠﻰ ﺳﻼﻣﺘﻚ وﻣﻦ أﺟﻞ‬ ‫اﻟﺘﺸﻐﻴﻞ اﻟﺼﺤﻴﺢ ﻟﻠﺠﻬﺎز. اﺣﺘﻔﻆ داﺋ ﻤ ًﺎ ﺑﻬﺬﻩ اﻟﺘﻌﻠﻴﻤﺎت ﻣﻊ اﻟﺠﻬﺎز ﺣﺘﻰ ﻋﻨﺪ ﻧﻘﻠﻪ أو‬ .‫ﺑﻴﻌﻪ. ﻳﺠﺐ ﻋﻠﻰ اﻟﻤﺴﺘﺨﺪم أن ﻳﻌﺮف ﺑﺎﻟﻜﺎﻣﻞ ﻣﻤﻴﺰات اﻟﺘﺸﻐﻴﻞ واﻟﺴﻼﻣﺔ ﻟﻬﺬا اﻟﺠﻬﺎز‬ .‫ﻳﺠﺐ...
  • Seite 68 • ‫إذا ﺗﻢ اﺳﺘﺨﺪام اﻟﻤﺪﺧﻨﺔ ﻣﻊ اﻷﺟﻬﺰة ﻏﻴﺮ اﻟﻜﻬﺮﺑﺎﺋﻴﺔ )ﻣﺜﻞ أﺟﻬﺰة اﻟﻐﺎز( ، ﻳﺠﺐ ﺿﻤﺎن‬ ‫درﺟﺔ آﺎﻓﻴﺔ ﻣﻦ اﻟﺘﻬﻮﻳﺔ ﻓﻲ اﻟﻐﺮﻓﺔ ﻟﻤﻨﻊ ﻋﻮدة ﺗﺪﻓﻖ ﻏﺎز اﻟﻌﺎدم. ﻋﻨﺪ اﺳﺘﺨﺪام اﻟﻤﺪﺧﻨﺔ ﻣﻊ‬ ‫اﻷﺟﻬﺰة اﻟﺘﻲ ﺗﻌﻤﻞ ﺑﺎﻟﻄﺎﻗﺔ ﺑﺪ ﻻ ً ﻣﻦ اﻟﻜﻬﺮﺑﺎء، ﻓﺈن اﻟﻀﻐﻂ اﻟﺴﻠﺒﻲ ﻓﻲ اﻟﻤﻜﺎن ﻳﺠﺐ أﻻ‬ .‫ﻳﺘﺠﺎوز...
  • Seite 69 -‫• ﻳﺠﺐ أﻻ ﻳﺴﺘﺨﺪم اﻟﺠﻬﺎز اﻷﺷﺨﺎص )ﺑﻤﺎ ﻓﻲ ذﻟﻚ اﻷﻃﻔﺎل( اﻟﺬﻳﻦ ﻟﺪﻳﻬﻢ ﻗﺪرات ﻧﻔﺴﻴﺔ‬ ‫ﺣ ﺴ ّﻴﺔ ﻣﺨﻔﻀﺔ أو ﻣﻊ ﺧﺒﺮة وﻣﻌﺮﻓﺔ ﻏﻴﺮ آﺎﻓﻴﺔ، ﻣﺎ ﻟﻢ ﻳﺘﻢ اﻹﺷﺮاف ﻋﻠﻴﻬﻢ وإرﺷﺎدهﻢ‬ .‫ﺑﻌﻨﺎﻳﺔ‬ ‫اﻟﻤﻨﺎﻃﻖ اﻟﻤﻜﺸﻮﻓﺔ واﻟﺘﻲ ﻳﻤﻜﻦ اﻟﻮﺻﻮل اﻟﻴﻬﺎ ﻋﻨﺪ اﺳﺘﻌﻤﺎل ﺟﻬﺎز اﻟﻄﺒﺦ ﻗﺪ ﺗﻜﻮن ﺷﺪﻳﺪة‬ .‫اﻟﺤﺮارة‬...

  • Seite 70: ‫اﻟﺨﺼﺎﺋﺺ

    ‫اﻟﺨﺼﺎﺋﺺ‬ 62.5 ‫اﻻﺑﻌﺎد اﻟﻘﻴﺎﺳﻴﺔ ﻟﻠﺸﻔﺎط ﻓﻲ ﻧﻈﺎم اﻟﻄﺮد اﻟﺨﺎرﺟﻲ‬ ‫اﻻﺑﻌﺎد اﻟﻘﻴﺎﺳﻴﺔ ﻟﻠﺸﻔﺎط ﻓﻲ ﻧﻈﺎم اﻋﺎدة اﻟﺘﻮزﻳﻊ‬ ‫اﻟﺪاﺧﻠﻲ‬ ‫اﻟﻤﻜﻮﻧﺎت‬ ‫اﻟﻤﻨﺘﺞ‬ ‫ﻣﻜﻮﻧﺎت‬ ‫اﻟﻜﻤﻴﺔ‬ ‫ﻣﺮﺟﻊ‬ ‫اﻟﻤﺮﺷﺤﺎت‬ ،‫اﻟﺘﻬﻮﻳﺔ‬ ‫ﻣﺠﻤﻮﻋﺔ‬ ،‫اﻟﻤﺼﺎﺑﻴﺢ‬ ،‫اﻟﺘﺤ ﻜ ّﻢ‬ ‫ﻣﻊ‬ ‫آﺎﻣﻞ‬ ‫اﻟﻤﺪﺧﻨﺔ‬ ‫هﻴﻜﻞ‬ ‫ﻣﻦ‬ ‫ﻣﺆﻟﻒ‬ ‫ﺗﻠﻴﺴﻜﻮﺑﻲ‬ ‫ﻣﺪﺧﻨﺔ‬ ‫ﻋﻤﻮد‬ ‫ﻋﻠﻮي‬ ‫ﻣﺪﺧﻨﺔ‬ ‫ﻋﻤﻮد‬...
  • Seite 71 ‫اﻟﺘﺮآﻴﺐ‬ ‫اﻟﺠﺪار‬ ‫ﺛﻘﺐ‬ 150 150 ‫ﺧﻄﻂ ﻋﻠﻰ اﻟﺠﺪار‬ ‫ﻟﻤﺪﺧﻨﺔ ﻓﻴﻬﺎ؛‬ ‫ﺧﻂ ﻋﻤﻮدي ﺣﺘﻰ اﻟﺴﻘﻒ أو ﻟﻠﺤﺪ اﻷﻋﻠﻰ، ﻓﻲ وﺳﻂ اﻟﻤﻨﻄﻘﺔ اﻟﻤﺮﻏﻮب ﺗﺮآﻴﺐ ا‬ • ‫ﺳﻢ ﻋﻠﻰ اﻷﻗﻞ ﻓﻮق ﺳﻄﺢ اﻟﻄﺒﺦ؛‬ : 650 ‫ﺧﻂ أﻓﻘﻲ ﻋﻠﻰ ﻣﺴﺎﻓﺔ‬ • ‫ﻣﻜﺎن اﻟﺤﻔﺮ‬ ‫ﻣﻢ ﻣﻦ اﻟﺴﻘﻒ أو ﻣﻦ اﻟﺤﺪ اﻷﻋﻠﻰ، وﻗﻢ ﺑﻤﻮازاة اﻟﻤﺮآﺰ‬ 1 ‫ـ‬...
  • Seite 72 ‫اﻟﻤﺪﺧﻨﺔ‬ ‫ﺟﺴﻢ‬ ‫ﺗﺮآﻴﺐ‬ ‫ﻔﻼﺗﺮ اﻟﻤﻀﺎداة ﻟﻠﺸﺤﻮم ﺑﻮاﺳﻄﺔ اﻟﻤﻘﺒﺾ اﻟﻤﺨﺼﺺ‬ ‫ﻟ‬ ‫اﺧﻠﻊ ا‬ • ‫ﻓﻲ ﺑﺪاﻳﺔ اﻟﻤﺴﺎر‬ ، ‫ﻌﻼﻗﺔ‬ ‫اﻟﺨﺎﺻﻴﻦ ﺑﺎﻟ‬ 2 Vr ، ‫ﻗﻢ ﺑﻀﺒﻂ اﻟﺒﺮﻏﻴﻴﻦ‬ • ‫ﻗﻢ ﺑﺘﻌﻠﻴﻖ ﺟﺴﻢ اﻟﻤﺪﺧﻨﺔ ﻋﻠﻰ اﻟﻌﻼﻗﺘﻴﻦ‬ • ‫ﻣﻦ داﺧﻞ اﻟﻤﺪﺧﻨﺔ ﻣﻦ أﺟﻞ ﺿﺒﻂ اﻟﻤﺴﺘﻮى‬ ‫ﻗﻢ...
  • Seite 73 ‫اﻟﺘﻮﺻﻴﻞ اﻟﻜﻬﺮﺑﺎﺋﻲ‬ ‫ﻣﺸﺘﺮك ﺛﻨﺎﺋﻲ اﻟﻘﻄﺒﻴﻦ‬ ‫ﻗﻢ ﺑﺘﻮﺻﻴﻞ اﻟﺸﻔﺎط ﺑﻤﺼﺪر اﻟﻜﻬﺮﺑﺎء ﻣﻦ ﺧﻼل‬ ‫ﻔﺎط و اﻟﻤﺼﺪر اﻟﺮﺋﻴﺴﻲ‬ ‫ﻟﺘﻌﻮﻳﺾ اﻟﻔﺎرق ﻓﻲ اﻟﻔﺘﺤﺎت ﺑﻴﻦ اﻟﺸ‬ ‫وﺗﺎآﺪ ﻣﻦ ﺗﻮﺻﻴﻞ ﺳﻠﻚ اﻟﻜﻬﺮﺑﺎء‬ ‫اﻧﺰﻇﺮ ﻓﻘﺮة اﻟﺼﻴﺎﻧﺔ‬ ‫اﻧﺰع ﻓﻼﺗﺮ اﻟﺪهﻮن‬ ‫ﺑﺎﻟﻮﺿﻊ اﻟﺼﺤﻴﺢ داﺧﻞ اﻟﻔﻴﺸﺔ اﻟﻤﻮﺟﻮدة ﻋﻠﻲ ﺟﺎﻧﺐ اﻟﻤﺮوﺣﺔ‬ ‫اﻟﻤﺪﺧﻨﺔ‬...

  • Seite 74: ‫اﻻﺳﺘﺨﺪام

    ‫اﻻﺳﺘﺨﺪام‬ ‫ﻟﻮﺣﺔ اﻟﺘﺤﻜﻢ‬ ‫وﻇﺎﺋﻒ‬ ‫اﻟﺪﻳﻮد‬ ‫اﻟﺰر‬ ‫ﻳﺸﻌﻞ اﻟﻤﻮﺗﻮر ﻋﻠﻰ اﻟﺴﺮﻋﺔ اﻷوﻟﻰ‬ ‫ﻣﻨﺸﻌﻞ‬ ‫ﺳﺮﻋﺔ‬ ‫ﻳﻄﻔﺊ اﻟﻤﻮﺗﻮر‬ ‫ﻳﺸﻌﻞ اﻟﻤﻮﺗﻮر ﻋﻠﻰ اﻟﺴﺮﻋﺔ اﻟﺜﺎﻧﻴﺔ‬ ‫ﻣﻨﺸﻌﻞ‬ ‫ﺳﺮﻋﺔ‬ ‫ﺑﺎﻟﻀﻐﻂ ﻗﻠﻴ ﻼ ً ﻳﺸﻌﻞ اﻟﻤﻮﺗﻮر ﻋﻠﻰ اﻟﺴﺮﻋﺔ اﻟﺜﺎﻟﺜﺔ‬ ‫ﺛﺎﺑﺖ‬ ‫ﺳﺮﻋﺔ‬ ‫ﺛﺎﻧﻴﺔ‬ ‫ﺑﺎﻟﻀﻐﻂ ﻟﻤﺪة‬ ‫ﻳﻮﻣﺾ‬ ‫دﻗﻠﺌﻖ، وﺑﻌﺪ ذﻟﻚ ﻳﻌﻮد ﻟﻠﺴﺮﻋﺔ اﻟﺘﻲ آﺎن‬ ‫ﻳﻔ...

  • Seite 75: ‫ﻋﻤﻠﻴﺔ اﻟﺼﻴﺎﻧﺔ

    ‫ﻋﻤﻠﻴﺔ اﻟﺼﻴﺎﻧﺔ‬ ‫ﻓﻼﺗﺮ اﻟﺪهﻮن‬ ‫ﺗﻨﻈﻴﻒ ﻓﻠﺘﺮ اﻟﺪهﻮن‬ ‫ﻳﺠﺐ ﺗﻨﻈﻴﻒ اﻟﻔﻼﺗﺮ آﻞ ﺷﻬﺮﻳﻦ ﻣﻦ اﻻﺳﺘﻌﻤﺎل او ﺑﺸﻜﻞ ﻣﺘﻜﺮر ﻣﻊ اﻻﺳﺘﻌﻤﺎل‬ ‫اﻟﺸﺎق‬ ‫ﻳﻤﻜﻦ ﺗﻨﻈﻴﻔﻪ داﺧﻞ ﻏﺴﺎﻟﺔ اﻻﻃﺒﺎق‬ ‫ﻳﺘﻮ ﻧﺰع اﻟﻔﻼﺗﺮ ﻣﻦ ﺧﻼل اﻟﻀﻐﻂ ﻋﻠﻴﻬﺎ ﺑﺎﺗﺠﺎﻩ اﻟﺨﻠﻒ ﻣﻊ ﺳﺤﺒﻬﺎ ﻻﺳﻔﻞ ﻓﻲ‬ ‫ﻧﻔﺲ اﻟﻮﻗﺖ‬ ‫ﺮ...
  • Seite 76 991.0393.461_ver3 - 190417 D00001587_02...
