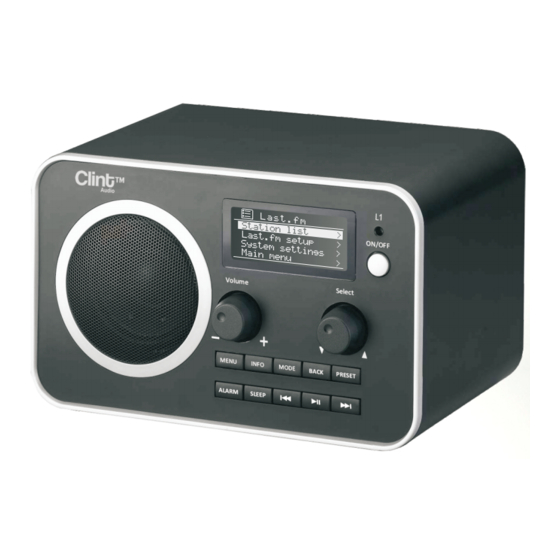

Clint L1 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für L1:
- Bedienungsanleitung (21 Seiten) ,
- Bedienungsanleitung (102 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Clint L1
Inhaltszusammenfassung für Clint L1
- Seite 52 Inhalt Bedienelemente, Anschlüsse und Anzeigen ........ 1.1 Hauptbedienelemente ..............1.2 Anschlüsse ................... 1.3 Menüs ..................Erste Schritte ................Betrieb ..................3.1 DAB+ Radiomodus ............... 3.2 UKW Radiomodus ................ 3.3 Bluetooth einrichten ..............Aux In-Modus ................Weckfunktion und Schlummer ............. 4.1 Weckfunktion ................4.2 Schlummer ...................
-
Seite 53: Bedienelemente, Anschlüsse Und Anzeigen
1 Bedienelemente, Anschlüsse und Anzeigen 1.1 Hauptbedienelemente Bedienelement Funktion/Verwendung Drehen zum Einstellen der Lautstärke. Drücken Sie auf Lautstärke Lautstärke + /- zum STUMMSCHALTEN. Links/Rechts/ Drehen, um vor- und rückwärts durch Menüs und Optionen zu Auswählen blättern. Drücken zum Auswählen der aktuellen Option. Taste Funktion/Verwendung EIN/AUS... -
Seite 54: Anschlüsse
Im Bluetooth-Modus: kurzer Druck - vorheriger track Langer Druck - zurückspulen Im Bluetooth-Modus: Wiedergabe/Pause Im Bluetooth-Modus: kurzer Druck - nächster track Langer Druck - schnelles Vorspulen 1.2 Anschlüsse L1 hat 2 Anschlüsse: Auf dem Stecker-FBG gibt es zwei Anschlüsse. • Eingang • Netzeingang (12V) www.clintdigital.com... -
Seite 55: Menüs
1.3 Menüs www.clintdigital.com... -
Seite 56: Erste Schritte
2 Erste Schritte Obwohl Clint® L1 hoch entwickelt ist, sind die ersten Schritte ganz einfach. Zur Wiedergabe von DAB+ oder UKW Radio benötigen Sie nur eine Stromquelle (ein 100-240V Netz). 1. Stellen Sie L1 auf einem geeigneten Regal oder Tisch auf. -
Seite 57: Um Einen Vollständigen Suchlauf Auszuführen
Um in den DAB+-Modus zu gelangen Drücken Sie die Mode-Taste bis die Anzeige DAB zeigt. 3.1.1 Um einen vollständigen Suchlauf auszuführen Drücken Sie MENU > Full scan. Sobald der Suchlauf abgeschlossen ist, kehrt das Radio zur Wiedergabe des zuvor gewählten Senders oder des ersten Senders in der Senderliste zurück. - Seite 58 Der Bildschirm „Aktuelle Wiedergabe“ wird mit den neuen Senderdetails angezeigt. 3.1.3 Voreinstellungen L1 hat 10 voreingestellte Speicher für DAB+. Um einen Sender in einem voreingestellten Speicher zu speichern Drücken Sie die Preset-Taste bis das Display zeigt Preset Store. Voreinstellungen (1-10) werden entweder als Leer angezeigt oder mit dem derzeit gespeicherten Namen der Station.
-
Seite 59: Manuelle Abstimmung
Um einen Vorwahlsender aufzurufen Drücken Sie die Preset-Taste (die Anzeige zeigt Preset Recall). Wählen Sie einen der aufgelisteten voreingestellten Sender mit dem Knopf Links/Rechts und drücken Sie Select zur Auswahl des angezeigten voreingestellten Senders. 3.1.4 Manuelle Abstimmung Zur manuellen Abstimmung Drücken Sie MENU >... -
Seite 60: Andere Einstellungen
3.1.5 Andere Einstellungen Komprimierung des Dynamikbereichs (Dynamic range compression/DRC) Diese Funktion verringert die Differenz zwischen der lautesten und leisesten Audio-Übertragung. Dies macht leise Töne vergleichsweise lauter und laute Töne vergleichsweise leiser. Hinweis: DRC funktioniert nur, wenn es von der Station für einen bestimmten Sender aktiviert wird. -
Seite 61: Auswählen Von Sendern
Drücken Sie den Select-Knopf. L1 durchsucht die UKW Bandfrequenzen und zeigt die aktuelle Frequenz auf der Bildschirmanzeige. Eine Suche wird angehalten, wenn ein Signal gefunden wird. L1 kann so eingestellt werden, dass die Suche bei jedem Sender anhält oder nur bei Sendern mit einem starken Signal. -
Seite 62: Voreinstellungen
3.2.2 Voreinstellungen L1 hat 10 voreingestellte Speicher für UKW, die auf die gleiche Art und Weise funktionieren wie die DAB+-Modus Voreinstellungen, die im vorherigen Abschnitt 3.1.3 Voreinstellungen beschrieben wurden. 3.2.3 Informationen zur aktuellen Wiedergabe Wenn das UKW-Radio spielt, zeigt der Bildschirm die Frequenz oder, wenn RDS Informationen verfügbar sind, den Sendernamen und alle weiteren... - Seite 63 Um die Einstellungen des Suchlaufs dahingehend zu ändern, dass nur bei Sendern mit guter Signalstärke angehalten wird. Drücken Sie MENU > Scan setting > Strong stations only. Hinweis: Im unten abgebildeten Beispiel weist der Stern (*) darauf hin, dass die momentane Einstellung „Stong stations only“ ist. Audio Einstellungen Standardmäßig werden alle Stereosender in Stereo wiedergegeben.
-
Seite 64: Bluetooth Einrichten
„Bluetooth discoverable“ zeigt. Lassen Sie die Taste los und verwenden Sie das Einrichten von Bluetooth auf Ihrem Gerät zur Kopplung und Verbindung mit dem L1. (Für weitere Informationen verweisen wir auf die Bedienungsanleitungen für die Bluetooth-Einrichtung für das spezifische Produkt hin. Suche nach Clint | L1) Nachdem die Geräte gekoppelt sind und eine Verbindung hergestellt ist... -
Seite 65: Aux In-Modus
1. Schalten Sie das L1 Radio ein. 2. Verbinden Sie die externe Audioquelle mit der Line In-Buchse. 3. Drücken Sie die MODE-Taste bis die Anzeige „Auxilliary Input“ anzeigt. 4. Justieren Sie die Lautstärke des L1 wie gewünscht. 4 Weckfunktion und Schlummer 4.1 Weckfunktion Zum Einstellen der Weckfunktion Schalten Sie das L1 ein. - Seite 66 Zum Ändern oder Einstellen von Alarm 2, drücken Sie ALARM zweimal und drücken dann Select. Um die Einstellungen der Weckfunktion zu verlassen, drücken Sie erneut ALARM. Die Alarm-Einstellung fordert Sie zur Eingabe der folgenden Parameter auf. Wählen Sie für jeden Parameter einen Wert durch Drehen des Knopf Links/Rechst und drücken Sie Select, um die Auswahl zu bestätigen und zu dem nächsten Parameter zu gehen.
-
Seite 67: Schlummer
Zur Auswahl des angezeigten Alarmstatus drücken Sie Select. Um ohne Änderung des aktuellen Alarmstatus in den Standby-Modus zurückzukehren, drücken Sie BACK. 4.2 Schlummer Zur Einstellung des Schlummer-Timers während der Radiowiedergabe Drücken Sie SLEEP. Sie können die Verzögerung für die Sleep- Verzögerungszeit in Minuten wählen: Sleep Off... -
Seite 68: Systemeinstellungen
Anzeige auf den Sleep-Auswahlbildschirm zurück. Nach der Sleep-Zeitverzögerung wechselt das Radio in den Stand-by-Modus. 5 Systemeinstellungen Die Systemeinstellungen erlaubt Ihnen die Anpassung Ihres L1 mit einer Reihe von Optionen. Für den Zugriff auf Systemeinstellungen in jedem Modus Wählen Sie MENU > System , dann wählen Sie aus den verschiedenen Optionen, wie in der Menükarte auf Seite 5 und unten beschrieben. -
Seite 69: Equaliser
Zum Navigieren durch die Menüs Die folgenden Bedienelemente werden verwendet, um sich in dem Menübaum zu bewegen und die gewünschten Einstellungen auszuwählen: Links/Rechts/Select – Blättert vorwärts und rückwärts durch das aktuelle Menü oder die Einstellungsoptionen. Drücken Sie die Taste Select, wenn die gewünschte Menü-Option auf dem Display erscheint. -
Seite 70: Zeit
Sie können ebenfalls eine Lautstärke-Funktion auswählen, die automatisch einen Ausgleich für die menschlichen Höreigenschaften schafft, indem die Höhen- und Bassfrequenzen verstärkt werden, während gleichzeitig die allgemeine Lautstärke verringert wird. Treble – (Verwenden Sie die Tasten Links und Rechts zum Auswählen eines Wertes zwischen -7 und +7) Bass –... -
Seite 71: Datum/Zeit Einstellen
Hinweis: Das Datum wird im Format TT-MM-JJJJ oder MM-TT-JJJJ angezeigt, je nach Wahl des Datumformats (siehe oben). 5.3 Hintergrundbeleuchtung Das L1-Display verfügt über eine Hintergrundbeleuchtung mit drei Einstellungen für die Helligkeit und die einstellbarem Timeout (dies ist die Verzögerung in Sekunden, nach der die Anzeige auf den Dim-Level schaltet.). -
Seite 72: Inaktivität Standby
• Dim level - Low | Mid | High 5.4 Inaktivität Standby Das L1-Display kann so eingestellt werden, dass sie automatisch in den Standby-Modus wechselt, nach einer bestimmten Zeit der Inaktivität. Die Timeout Werte, nach denen in den Stand-by-Modus gewechselt wird, sind: •... -
Seite 73: Zurücksetzen Auf Werkseinstellungen
5.6 Zurücksetzen auf Werkseinstellungen Ein Zurücksetzen auf Werkseinstellungen löscht alle vom Benutzer definierten Einstellungen und ersetzt sie mit den ursprünglichen Standardwerte, sodass Zeit/Datum, Vorlieben/Einstellungen, DAB-Senderliste und voreingestellte Sender alle verloren gehen. Wenn Sie die Option Factory Reset verwenden, werden Sie gebeten, noch einmal durch die Auswahl von "Yes"... -
Seite 74: Bd Adresse
5.8 BD adresse Dies zeigt die Bluetooth-MAC-Adresse für das L1-Gerät an. 6 Rückseite / Anschlüsse Dual-Band- Antenne Band III und Line-in Netzanschluss (Miniklinken) Schließen Sie nur den im Stecker. Lieferumfang enthaltenen Wand-Adapter an www.clintdigital.com... -
Seite 75: Wichtige Sicherheitshinweise
7 Wichtige Sicherheitshinweise 1. Dieses Produkt arbeitet universell, der Betriebsspannungsbereich liegt bei DC 12+/- 10% Volt. 2. Bedienen Sie das Gerät nicht mit nassen Händen. 3. Das Gerät sollte von starken Wärme-, Wasser- und Feuchtigkeitsquellen, wie z.B. Heizkörpern, Öfen, Herden, Badewannen, Swimmingpools oder feuchten Kellerräumen ferngehalten werden. -
Seite 76: Allgemeine Spezifikationen
14. Wartung - Versuchen Sie nicht das Gerät selbst zu warten. Durch das Öffnen oder Entfernen von Abdeckungen können Sie hohen elektrischen Spannungen oder anderen Gefahren ausgesetzt sein. Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienstpersonal. WARNUNG: Jegliche Änderungen oder Modifikationen an diesem System, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können zum Erlöschen der Garantie führen. -
Seite 77: Hilfe Und Support
10 Hilfe und Support Sollten Sie Fragen haben oder Hilfe benötigen wenden Sie sich bitte an Ihren Händler oder an unser Clint® Support-Team. Wir helfen Ihnen gern. Bitte wenden Sie sich an den Clint® Support oder besuchen Sie unsere Webseite. help@clintdigital.com www.clintdigital.com...
