Messner UV-C Bedienungsanleitung Seite 3

Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen
D
den UV-C Strahler nicht benutzen!
Verwendungszweck
Diese UV-C Strahler sind vorgesehen für den Einbau in Filtersysteme am
Garten oder Fischteich zur Reinigung von verschmutzem Teichwasser.
Verwendung in oder an Schwimmbecken nicht zulässig!
Technische Daten entnehmen Sie bitte den Typenschildern.
Sicherheitsmaßnahmen
- Achtung! UV-C Strahlung ist schädlich für Augen und Haut!
Betreiben Sie die UV-C Lampe nur im geschlossenen Gerät.
Ein eingebauter Sicherheitsschalter schützt vor UV-C strahlung bei
offenem Gerät, die UV-C Lampe leuchtet nur bei komplett
montiertem UV-C Strahler! Die korrekte Funktion läßt sich leicht und
sicher am violett leuchtenden Schauglas (8) überprüfen.
- Benutzung an Teichen und deren Schutzbereich nur zulässig, wenn die
Installation den gültigen Vorschriften entspricht.
Bitte wenden Sie sich an den Elektrofachmann.
- Der UV-C Strahler darf nur über einen Fehlerstromschutzschalter
(FI-Schalter, 30mA) an einer ordnungsgemäßen Schutzkontakt-
steckdose angeschlossen werden.
- Vor Gebrauch: Netzanschlußleitungen und Vorschaltgerät auf
Beschädigungen prüfen.
- Die Anschlußleitung des Vorschaltgerätes kann nicht ersetzt werden:
Bei Beschädigungen der Leitung ist das Gerät zu verschrotten.
- Wenn die Anschlussleitung zwischen Vorschaltgerät und UV-C Strahler
beschädigt wird muss sie durch den Hersteller oder seinen Kundendienst
oder ähnlichen qualifi zierten Personen ersetzt werden, um Gefährdungen
zu vermeiden.
- Netzspannung und Stromart müssen mit den Angaben auf dem Vorschalt
geräte-Typenschild übereinstimmen.

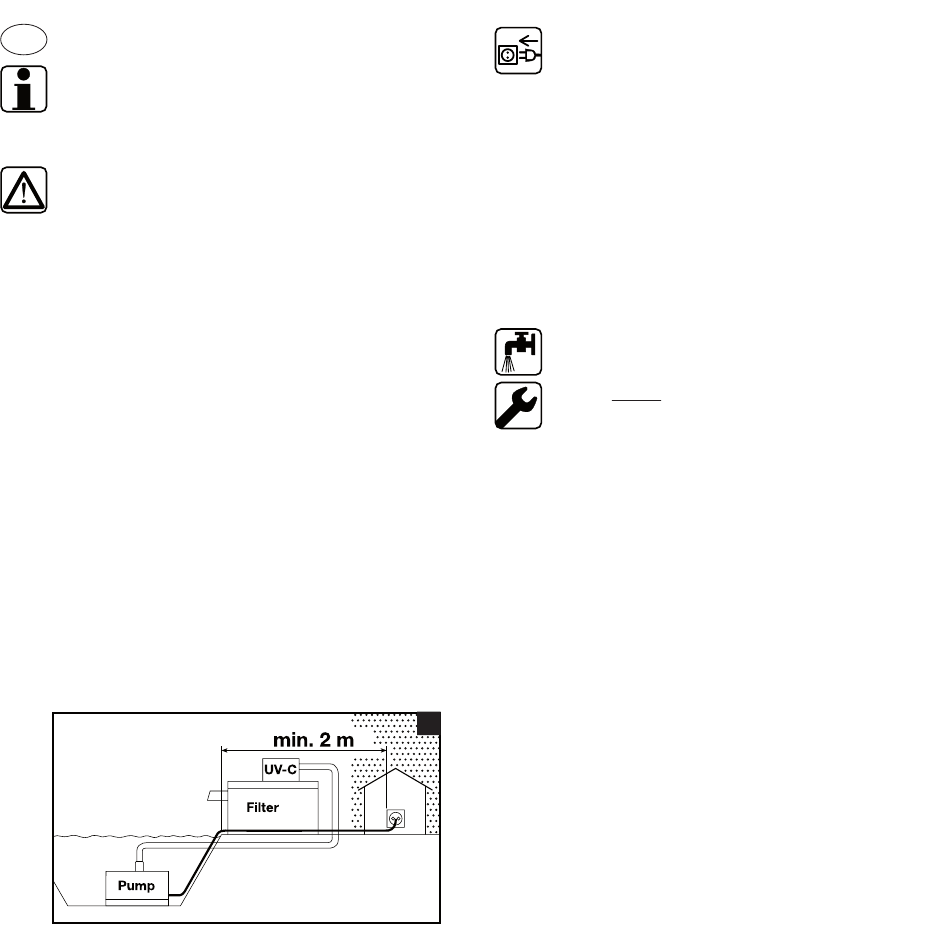

- Die Anschlußsteckdose und Vorschaltgerät (nur zur Verwendung in
Räumen) muß sich im wassergeschützten Bereich und mind. 2 m vom
Teichrand entfernt befi nden (siehe Abb. A).
- Netzstecker stets vor Feuchtigkeit schützen.
- Vor der Durchführung von Wartungsarbeiten am UV-C Strahler, allen
anderen Elektrogeräten, Garten- oder Fischteich alle Netzstecker
ziehen. (Alle Elektrogeräte vom Stromnetz trennen)
- Der UV-C Strahler darf nicht betrieben werden, wenn sich Personen
im Wasser aufhalten!
- Tauchen Sie den UV-C Strahler niemals ins Wasser, und sichern Sie ihn
gegen Überfl uten.
- UV-C Strahler niemals an den Anschlußleitungen aufhängen oder
transportieren.
- UV-C Strahler vor starker Sonneneinstrahlung schützen.
2
Inbetriebnahme (siehe Abb. A + B)
Wichtig!
- Es dürfen nur Pumpen mit einem max. Förderhöhe von 10 Meter (1bar)
angeschlossen werden.
- Die Wassertemperatur darf 35°C nicht überschreiten.
- Den UV-C Strahler in die entsprechende Bohrung am Filter stecken und
mit dem Verschraubungsring (20), Dichtung (21) und Schrauben (22)
befestigen.
- Das Quarzglasrohr (2) wird durch das Teichwasser verschmutzt,
dadurch läßt die UV-C Einstrahlung nach. Das Quarzglasrohr (2) muß
deshalb in regelmäßigen Abständen, je nach Verschmutzung, gereinigt
werden.
- Die UV-C Lampen (1) haben eine begrenzte Lebensdauer (ca. 8000 Std.)
und sollten spätestens nach einer Saison (März bis Oktober),
ausgewechselt werden.
- Wir empfehlen für diese UV-C Strahler Dauerbetrieb (24 Std. pro Tag).
Häufi ges Ein-/Ausschalten vermindert die Lebensdauer der UV-C Lampe.
- An diesen UV-C Strahlern können am Einlauf 1˝-Gewinde angeschlossen
werden.
- Mit der im Zubehör enthaltenen Schlauchtülle können Schläuche, zur
Pumpe direkt montiert werden.
Reinigen und Lampenwechsel (siehe Abb. B)
Demontage
1. Sicherheitsmaßnahmen beachten.
2. UV-C Strahler vom Stromnetz trennen und gegen
Wiedereinschalten sichern.
3. Wasser komplett herauslaufen lassen.
4. Die Überwurfmutter (7) an der Endkappe (6) durch Drehen entgegen
dem Uhrzeigersinn lösen.
5. Die Endkappe (6) abziehen, VORSICHT die UV-C Lampe (1) ist daran
montiert. Achten Sie auch auf den O-Ring (5) an der Endkappe (6)!
6. Die UV-C Lampe (1) am Sockel umfassen und abziehen und ggf.
durch eine neue ersetzen. Alte UV-C Lampen dürfen nicht zerbrochen
und im Hausmüll entsorgt werden. Bitte wenden Sie sich an Ihr
Entsorgungsunternehmen.
7. Das Druckstück (10) durch Drehen entgegen dem Uhrzeigersinn lösen
und abnehmen.
8. Quarzglasrohr (2) vorsichtig aus dem Gehäuse (11) ziehen. Achten Sie
auch auf den O-Ring (3/4) am Quarzglasrohr (2).
9. Alle Teile vorsichtig reinigen. Keine scharfkantigen Werkzeuge
verwenden. Sind Quarzglasrohr oder O-Ring defekt, müssen sie
ersetzt werden.
Starterwechsel (nur bei 18 + 36 Watt)
10. Die 2 Schrauben (12) in der Endkappe (6) lösen und den
Lampenhalter (13) mit der Lampenfassung (14) herausziehen.
11. Den Starter (16) entnehmen und durch Drehen entgegen dem
Uhrzeigersinn von der Starterfassung (15) lösen und abziehen.
12. Den neuen Starter (16) in die Starterfassung (15) stecken und durch
Drehen im Uhrzeigersinn befestigen.
13. Starter (16) und Starterfassug (15) in die Endkappe (6) schieben,
Lampenhalter (13) mit der Lampenfassung (14) einsetzen und mit
den 2 Schrauben (12) befestigen.
Montage
A
14. Den O-Ring (3/4) auf das Quarzglasrohr (2) schieben und beide Teile
ins Gehäuse schieben.
15. Durch Drehen des Druckstücks (10) im Uhrzeigersinn das
Quarzglasrohr (2) befestigen.
16. Den O-Ring (5) korrekt an der Endkappe (6) positionieren.
17. Die Endkappe (6) mit der UV-C Lampe (1) durch Drehen der
Überwurfmutter (7) im Uhrzeigersinn am Gehäuse (11) befestigen.
Im Betrieb muß der UV-C Strahler immer von Wasser
durch strömt werden.
Schäden am Gerät sind sonst nicht ausgeschlossen.
