Loewe Credo 7670 ZPW Serviceanleitung Seite 62

W8104
N8103
N8001
S8101

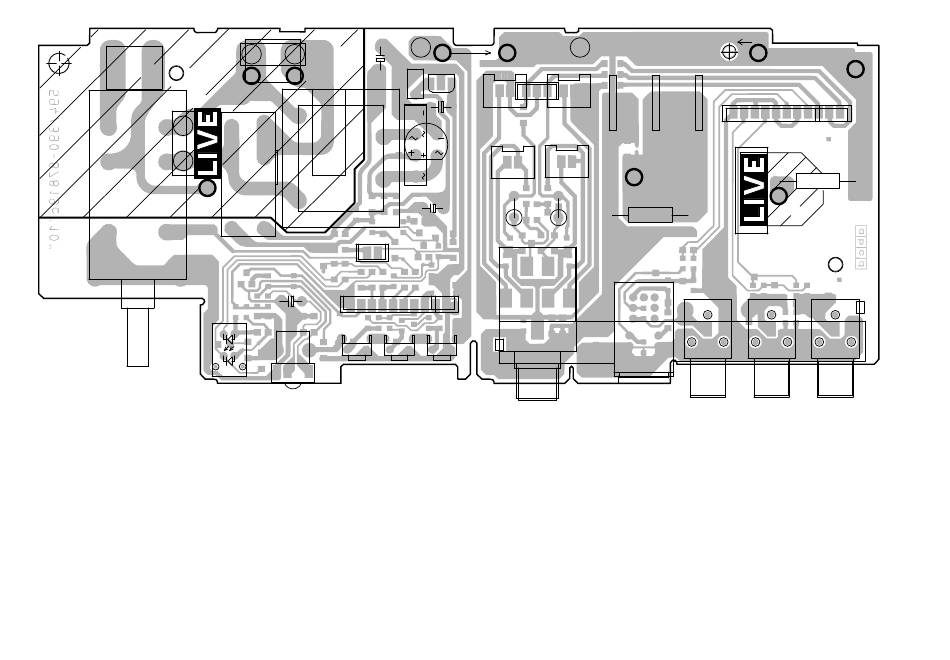

Ltpl. Bedienteil 396-87819.050
Control Board
Bestückungsseite • Components side
W8012
W8101
C8102
W8102
C8106
N8004
N8003
B8101
T8101
L8101
W8002
2 1
W8001
C8016
10
8
D8207
S8001 S8002
D8206
I8016
N8005
an GND-
W8010
Chassis
N8012
W8403
I8101
1 2 1 2
1 3
C8104
W8402 W8412
an Sig.-Board W091
W8405 W8413
W8016
D8100
1 2
1 2
D8101
C8101
L8417 L8447
W8461
1
1
W8351
S8003
2 - 11
N8011
1 8
W8302
W8015 W8003
an GND-
Gitter
N8015
R8302
N8002
R8301
-87819c"11"
W8331 W8341 W8311
gelb weiss
N8010
11
W8321
rot
