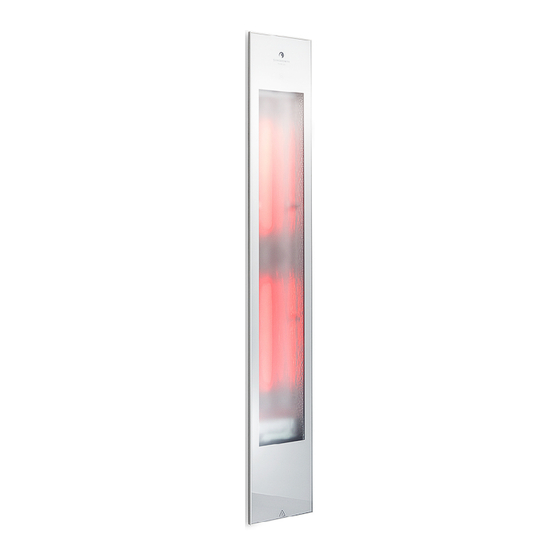

Sunshower PURE XL WHITE Installationshandbuch
Part ii final assambly
Vorschau ausblenden
Andere Handbücher für PURE XL WHITE:
- Installationshandbuch (19 Seiten) ,
- Installationshandbuch (45 Seiten) ,
- Installationshandbuch (14 Seiten)
Verwandte Anleitungen für Sunshower PURE XL WHITE
Inhaltszusammenfassung für Sunshower PURE XL WHITE
- Seite 1 PURE XL WHITE / BLACK INSTALLATION GUIDE PART - FINAL ASSEMBLY P. 2 P. 11 P. 20 P. 29 P. 38...
-
Seite 2: Manuel D'installation
PURE XL WHITE / BLACK ’ NUMÉRO D ARTICLE 80074 ( BLANC 80064 ( NOIR MANUEL D’INSTALLATION PARTIE - MONTAGE FINAL... -
Seite 3: General Instructions
COMPONENTS MAY ONLY BE CARRIED OUT BY A SPECIALIST PERSONNEL! THE ELECTRICAL CONNECTION QUALIFIED ELECTRICIAN. THE INSTALLATION AND OF SUNSHOWER COMPONENTS MAY ONLY BE MADE BY A ELECTRICAL CONNECTION OF THE SUNSHOWER LICENSED ELECTRICIAN. SUNSHOWER IS NOT LIABLE FOR INSTALLATION MUST BE CARRIED OUT IN ACCORDANCE DAMAGE CAUSED BY IMPROPER INSTALLATION. -
Seite 4: Certificate Of Conformity
CERTIFICATE OF CONFORMITY Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, The Netherlands hereby declares that: • These Sunshower products are IPX5 approved and specially designed for use and installation in zone 1. • The notified body DARE!! Measurements, an ISO17025 accredited institution for performing product certifications with registration number C447. - Seite 5 PREPARATION BOX CONTENT IN THE BOX □ Installation bag NOT INCLUDED □ Screwdriver ( - ) □ Suction cup GLAS PANEL INNER UNIT WALL FRAME INSTALLATION MANUAL PURE XL | PART 1I | P1628 REV B...
-
Seite 6: Installation
INSTALLATION REMOVE WALL BRACKET INSTRUCTIONS Wait 24 hours after completing installation according to Installation Manual Part I. Remove the wall bracket from the middle of the frame. INSTALLATION MANUAL PURE XL | PART 1I | P1628 REV B... - Seite 7 INSTALLATION ELECTRICAL CONNECTION INSTRUCTIONS Connect the Sunshower to the power cable and the equipotential bonding cable. N = blue = yellow/green L = brown REQUIRED TOOLS □ Screwdriver ( - ) ALL ELECTRICAL WORK MUST BE CARRIED OUT BY A QUALIFIED...
- Seite 8 INSTALLATION INNER UNIT INSTRUCTIONS Mount the inner unit using the six push-in rivets provided. REQUIRED TOOLS □ P ush-in rivets INSTALLATION MANUAL PURE XL | PART 1I | P1628 REV B...
- Seite 9 INSTALLATION GLASS PANEL INSTRUCTIONS Connect the connector to the circuit board and use a suction cup to place the glass panel in the frame. Make sure that the cable runs inside the unit as far as possible and does not hang in front of the lamps when the glass panel is in the frame.
- Seite 10 Switch on the circuit or residual current circuit breaker. The on/off button on the Sunshower will flash briefly (do not touch the on/off button when it flashes; the Sunshower is calibrating). If the power button does not flash, check that the connector is correctly fitted.
-
Seite 11: Installatiehandleiding
PURE XL WHITE / BLACK ARTIKELNR 80074 ( 80064 ( ZWART INSTALLATIEHANDLEIDING DEEL - EINDINSTALLATIE... -
Seite 12: Algemene Instructies
OVEREENSTEMMING MET DE GELDENDE INTERNATIONALE SUNSHOWER IS NIET AANSPRAKELIJK VOOR SCHADE EN NATIONALE NORMEN EN RICHTLIJNEN (BIJVOORBEELD VEROORZAAKT DOOR ONJUISTE INSTALLATIE. VOOR NEDERLAND: NEN 1010 – 701). DE SUNSHOWER MOET WORDEN BEVEILIGD DOOR EEN APARTE AARDLEKSCHAKELAAR (RCD) (ZIE ELEKTRISCHE AANSLUITING). -
Seite 13: Conformiteitsverklaring
Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Nederland verklaart hierbij dat: • dit Sunshower product IPX5 gekeurd en speciaal ontwikkeld is voor gebruik en installatie in de douche (zone 1) • dit product is getest is door DARE!! Measurements: een ISO17025... - Seite 14 VOORBEREIDING ONDERDELEN DOOS IN DE DOOS □ Installatiezakje NIET MEEGELEVERD □ Schroevendraaier ( - ) □ Zuignap GLASPLAAT BINNENWERK WANDFRAME INSTALLATIEHANDLEIDING PURE XL | DEEL II | P1628 REV B...
- Seite 15 INSTALLATIE VERWIJDEREN STEUN INSTRUCTIES Wacht 24 uur na het voltooien van Installatiehandleiding Deel I. Verwijder de wandframe steun uit het midden van het frame. INSTALLATIEHANDLEIDING PURE XL | DEEL II | P1628 REV B...
-
Seite 16: Elektrische Aansluiting
INSTALLATIE ELEKTRISCHE AANSLUITING INSTRUCTIES Sluit de Sunshower aan op de stroomkabel en de potentiaalvereffeningskabel. N = blauw = geel/groen L = bruin BENODIGDHEDEN □ Schroevendraaier ( - ) ALLE ELEKTRISCHE WERKZAAMHEDEN MOETEN WORDEN UITGEVOERD DOOR EEN ERKEND ELEKTRICIEN IN OVEREENSTEMMING MET DE GELDENDE RICHTLIJNEN (HD 60364-7-701 E.D.) EN DE... - Seite 17 INSTALLATIE MONTEREN BINNENWERK INSTRUCTIES Monteer het binnenwerk met de zes bijgeleverde druknagels. BENODIGDHEDEN □ Druknagels INSTALLATIEHANDLEIDING PURE XL | DEEL II | P1628 REV B...
- Seite 18 INSTALLATIE MONTEREN GLASPLAAT INSTRUCTIES Sluit de connector aan op de printplaat en plaats de glasplaat met een zuignap in het frame. Zorg dat de kabel zoveel mogelijk bovenin het apparaat valt, zodat deze niet voor de lampen hangt wanneer de glasplaat in het frame zit.
-
Seite 19: Afronden Installatie
Schakel de groep of aardlekschakelaar in. De aan/uitknop op de Sunshower zal even knipperen (raak tijdens het knipperen de aan/uitknop niet aan, de Sunshower is aan het kalibreren). Indien de aan/uitknop niet knippert, controleer dan of de connector goed is gemonteerd. Wanneer de aan/uitknop stopt met knipperen is de Sunshower klaar voor gebruik. - Seite 20 PURE XL WHITE / BLACK ARTIKELNUMMER 80074 ( WEISS 80064 ( SCHWARZ INSTALLATIONSHANDBUCH TEIL - ENDMONTAGE...
-
Seite 21: Allgemeine Anweisungen
ERFOLGEN. FÜR SCHÄDEN DURCH NICHT FACHGERECHTE AUFSTELLORT GELTENDEN INTERNATIONALEN UND MONTAGE HAFTET SUNSHOWER NICHT. NATIONALEN NORMEN UND RICHLINIEN, WIE Z.B. DIN VDE 0100, ERFOLGEN. DER SUNSHOWER MUSS ÜBER EINEN SEPARATEN, BAUSEITIG VORZUSEHENDEN FEHLERSTROM- SCHUTZSCHALTER (RCD) ABGESICHERT WERDEN (SIEHE ELEKTROANSCHLUSS). Sunshower B.V. -
Seite 22: Konformitätsbescheinigung
Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Niederlande erklärt hiermit, dass: • dieses Sunshower-Produkt IPX5 zugelassen ist und speziell für den Einsatz und die Installation in der Dusche (Zone 1) entwickelt wurde. • dieses Produkt von DARE!! getestet wurde. Messungen: eine nach ISO17025 akkreditiertes Prüfanstalt zur Durchführung von Produktzertifizierungen unter... -
Seite 23: Teile In Der Packung
VORBEREITUNG TEILE IN DER PACKUNG IN DER PACKUNG □ Installationsbeutel NICHT IM LIEFERUMFANG ENTHALTEN □ Schraubendreher ( - ) □ Saugnapf GLASPLATTE INNENTEIL WANDRAHMEN INSTALLATIONSHANDBUCH PURE XL | TEIL 1I | P1628 REV B... -
Seite 24: Installation
INSTALLATION ENTFERNEN WANDHALTERUNG ANWEISUNGEN Warten Sie 24 Stunden nach Abschluss des Installationshandbuchs Teil I. Entfernen Sie die Wandhalterung aus der Mitte des Rahmens. INSTALLATIONSHANDBUCH PURE XL | TEIL 1I | P1628 REV B... -
Seite 25: Elektrischer Anschluss
INSTALLATION ELEKTRISCHER ANSCHLUSS ANWEISUNGEN Verbinden Sie die Sunshower mit dem Netzkabel und dem Potentialausgleichskabel. N = blau = gelb/grün L = braun ARBEITSMATERIALIEN □ Schraubendreher ( - ) SÄMTLICHE ELEKTROARBEITEN SIND DURCH EINE KOZESSIONIERTE ELEKTRO-FACHKRAFT GEMÄSS DEN GELTENDEN DIN EN-VORGABEN (DIN VDE 0100 701 ETC) DEN LÄNDERSPEZIFISCHEN VORSCHRIFTEN... -
Seite 26: Innenteil Montieren
INSTALLATION INNENTEIL MONTIEREN ANWEISUNGEN Montieren Sie die Innenseite mit den sechs mitgelieferten Drucknieten ARBEITSMATERIALIEN □ Drucknieten INSTALLATIONSHANDBUCH PURE XL | TEIL 1I | P1628 REV B... -
Seite 27: Glasplatten Montieren
INSTALLATION GLASPLATTEN MONTIEREN ANWEISUNGEN Verbinden Sie den Stecker mit der Leiterplatte und legen Sie die Glasplatte mit einem Saugnapf in den Rahmen. Achten Sie darauf, dass das Kabel so weit wie möglich nach oben in das Gerät geführt wird, damit es nicht vor den Lampen hängt, wenn sich die Glasscheibe im Rahmen befindet. -
Seite 28: Installationsabschluss
Taste während des Blinkens, die Sunshower kalibriert). Wenn die Ein-/Aus-Taste nicht blinkt, überprüfen Sie, ob der Stecker richtig montiert ist. Testen Sie, ob die Sunshower ordnungsgemäß funktioniert, indem Sie sie mit der Ein-/Aus- Taste einschalten. Drücken Sie die Ein-/Aus-Taste erneut, um die Sunshower auszuschalten. -
Seite 29: Manuale Di Installazione
PURE XL WHITE / BLACK ARTICOLO N 80074 ( BIANCO 80064 ( NERO MANUALE DI INSTALLAZIONE PARTE - ASSEMBLEA FINALE... -
Seite 30: Istruzioni Generali
QUALIFIED ELECTRICIAN. THE INSTALLATION AND CONNECTION OF SUNSHOWER COMPONENTS MAY ELECTRICAL CONNECTION OF THE SUNSHOWER ONLY BE MADE BY A LICENSED ELECTRICIAN. SUNSHOWER INSTALLATION MUST BE CARRIED OUT IN ACCORDANCE IS NOT LIABLE FOR DAMAGE CAUSED BY IMPROPER WITH THE APPLICABLE INTERNATIONAL AND NATIONAL INSTALLATION. -
Seite 31: Certificato Di Conformità
CERTIFICATO DI CONFORMITÀ Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Paesi Bassi dichiara che: • Questo prodotto Sunshower è approvato IPX5 ed è specificatamente creato per l’uso e l’installazione in doccia (zona 1). • Questo prodotto è testato da DARE!! Misure: ente certificatore accreditato ISO17025 per l’esecuzione di certificazioni di prodotto con numero di... - Seite 32 PREPARAZIONE CONTENUTO DELLA SCATOLA NELLA SCATOLA □ Sacchetto di installazione NON INCLUSO □ Cacciavite ( - ) □ Ventosa LASTRA DI VETRO LAVORI INTERNI TELAIO A MURO MANUALE DI INSTALLAZIONE PURE XL | PARTE 1I | P1628 REV B...
-
Seite 33: Installazione
INSTALLAZIONE RIMUOVERE LA STAFFA DA PARETE ISTRUZIONI Attendere 24 ore dopo aver completato il Manuale di installazione Parte I. Rimuovere la staffa da parete dal centro del telaio. MANUALE DI INSTALLAZIONE PURE XL | PARTE 1I | P1628 REV B... - Seite 34 INSTALLAZIONE COLLEGAMENTO ELETTRICO ISTRUZIONI Collegare la Sunshower al cavo di alimentazione e al cavo di collegamento equipotenziale. N = blu = giallo/verde L = marrone STRUMENTI RICHIESTI □ Cacciavite ( - ) ALL ELECTRICAL WORK MUST BE CARRIED OUT BY A QUALIFIED...
- Seite 35 INSTALLAZIONE LAVORI INTERNI ISTRUZIONI Montare l’interno del modulo superiore con i rivetti in dotazione. STRUMENTI RICHIESTI □ R ivetti MANUALE DI INSTALLAZIONE PURE XL | PARTE 1I | P1628 REV B...
- Seite 36 INSTALLAZIONE LASTRA DI VETRO ISTRUZIONI Collegare il connettore al circuito stampato e posizionare la lastra di vetro nel telaio superiore aiutandosi con una ventosa. Assicurarsi che il cavo rimanga nella parte superiore del dispositivo, in modo che non si trovi davanti alle lampade una volta inserita la lastra di vetro nel telaio.
- Seite 37 Premere di nuovo il pulsante di accensione/ spegnimento per spegnere la Sunshower. La Sunshower si raffredderà per altri quattro minuti. La Sunshower è pronta per l’uso! MANUALE DI INSTALLAZIONE PURE XL | PARTE 1I | P1628 REV B...
- Seite 38 PURE XL WHITE / BLACK ’ NUMÉRO D ARTICLE 80074 ( BLANC 80064 ( NOIR MANUEL D’INSTALLATION PARTIE - MONTAGE FINAL...
-
Seite 39: Instructions Générales
RACCORDEMENT ÉLECTRIQUE DE L’INSTALLATION DE DOUCHE SOLAIRE NE PEUT ÊTRE EFFECTUÉ QUE DE DOUCHE SOLAIRE DOIVENT ÊTRE EFFECTUÉS PAR DES ÉLECTRICIENS QUALIFIÉS. SUNSHOWER N’EST CONFORMÉMENT AUX NORMES ET DIRECTIVES PAS RESPONSABLE DES DOMMAGES CAUSÉS PAR UNE INTERNATIONALES ET NATIONALES APPLICABLES. -
Seite 40: Déclaration De Conformité
Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Les Pays-Bas déclare par la présente que: • Ce produit Sunshower IPX5 a été contrôlé et conçu spécialement pour être utilisé et installé dans la douche (zone 1); • Ce produit a été testé par DARE!! Measurements: un laboratoire d’essais accrédité... - Seite 41 PRÉPARATION COMPOSANTS DE LA BOÎTE DANS LA BOÎTE □ Sachet d’installation NON INCLUS □ Tournevis ( - ) □ Ventouse PANNEAU DE VERRE UNITÉ INTÉRIEURE CADRE DE LA PAROI MANUEL D’INSTALLATION PURE XL | PARTIE 1I | P1628 REV B...
- Seite 42 INSTALLATION RETIRER LE SUPPORT DE LA PAROI INSTRUCTIONS Attendez 24 heures après avoir terminé la première partie du manuel d’installation. Retirez le support de la paroi centrale du cadre. MANUEL D’INSTALLATION PURE XL | PARTIE 1I | P1628 REV B...
- Seite 43 INSTALLATION RACCORDEMENT ÉLECTRIQUE INSTRUCTIONS Raccordez le Sunshower au câble d’alimentation et au câble de liaison équipotentielle. N = bleu = jaune/vert L = brunir MATÉRIEL NÉCESSAIRE □ Tournevis ( - ) TOUS LES TRAVAUX ÉLECTRIQUES DOIVENT ÊTRE EFFECTUÉS PAR UN ÉLECTRICIEN QUALIFIÉ...
-
Seite 44: Unité Intérieure
INSTALLATION UNITÉ INTÉRIEURE INSTRUCTIONS Montez l’unité intérieure à l’aide des six rivets à pousser inclus. MATÉRIEL NÉCESSAIRE □ Rivets à pousser MANUEL D’INSTALLATION PURE XL | PARTIE 1I | P1628 REV B... - Seite 45 INSTALLATION PANNEAU DE VERRE INSTRUCTIONS Raccordez le connecteur au circuit imprimé et placez le panneau de verre dans le cadre au moyen d’une ventouse. Veillez à enfoncer autant que possible le câble dans l’appareil afin qu’il ne pende pas devant les lampes une fois le panneau de verre installé...
- Seite 46 Appuyez à nouveau sur le bouton d’alimentation pour éteindre le Sunshower. Le Sunshower refroidit pendant quatre minutes. Le Sunshower est prêt à être utilisé! MANUEL D’INSTALLATION PURE XL | PARTIE 1I | P1628 REV B...
