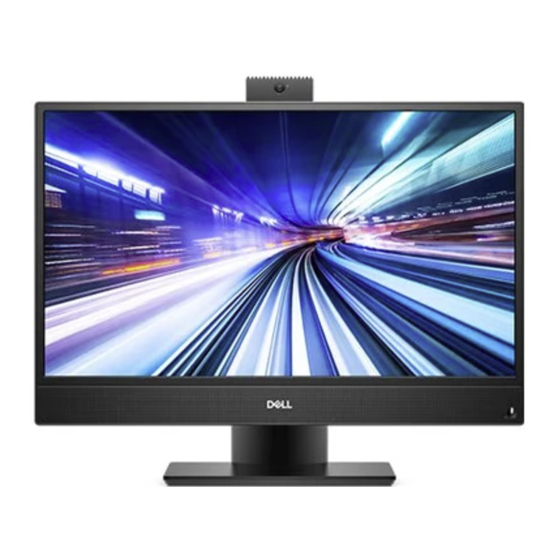

- Seite 1 Dell OptiPlex 5270 All-in-One Handbuch zu Setup und technischen Daten Vorschriftenmodell: W20B Vorschriftentyp: W20B001...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einrichten des Computers......................5 2 Gehäuse............................. 12 Vordere Gehäuseansicht..............................12 Gehäuserückansicht................................12 Linke Gehäuseseitenansicht..............................14 Rechte Gehäuseseitenansicht............................14 Gehäuseansicht von unten..............................15 Transformieren..................................15 Einfacher All-in-One-Standrahmen..........................15 Höhenverstellbarer Standrahmen..........................16 Transformieren des höhenverstellbaren Standrahmens mit optischem Laufwerk..........17 Gelenkarmstandrahmen..............................17 Popup-Kamera – optional..............................18 3 System............................ - Seite 4 Löschen oder Ändern eines vorhandenen System- und Setup-Kennworts............39 5 Software........................... 40 Betriebssystem..................................40 Herunterladen von -Treibern............................. 40 Intel-Chipsatztreiber................................41 Bildschirmadaptertreiber..............................41 Audiotreiber..................................42 Netzwerktreiber...................................42 Kameratreiber..................................42 Speichertreiber..................................42 Sicherheitstreiber................................43 Bluetooth-Treiber................................43 USB-Treiber..................................43 6 Wie Sie Hilfe bekommen......................44 Kontaktaufnahme mit Dell..............................44 Inhaltsverzeichnis...
-
Seite 5: Einrichten Des Computers
Einrichten des Computers 1. Stellen Sie den Standrahmen auf. Einfacher All-in-One-Standrahmen Einrichten des Computers... - Seite 6 Einrichten des Computers...
- Seite 7 Höhenverstellbarer Standrahmen Einrichten des Computers...
- Seite 8 Einrichten des Computers...
- Seite 9 Gelenkarmstandrahmen ANMERKUNG: Der Standrahmen wird komplett montiert geliefert. 2. Richten Sie die Tastatur und Maus ein. ANMERKUNG: Weitere Informationen finden Sie in der Dokumentation Ihrer Tastatur und Maus. 3. Führen Sie das Kabel durch den Standrahmen und schließen Sie anschließend das Stromkabel an. Einfacher All-in-One-Standrahmen Höhenverstellbarer Standrahmen Einrichten des Computers...
- Seite 10 Gelenkarmstandrahmen 4. Drücken des Betriebsschalters. Einrichten des Computers...
- Seite 11 Einrichten des Computers...
-
Seite 12: Gehäuse
Gehäuse Themen: • Vordere Gehäuseansicht • Gehäuserückansicht • Linke Gehäuseseitenansicht • Rechte Gehäuseseitenansicht • Gehäuseansicht von unten • Transformieren • Popup-Kamera – optional Vordere Gehäuseansicht 1. Full HD-Kamera (optional) 2. Full HD-Infrarotkamera (optional) 3. Infrarotsender (optional) 4. Kamerastatusanzeige (optional) 5. Full HD-Kamera (optional) 6. - Seite 13 1. Hintere Abdeckung 2. Sicherheitsverschlussöffnung 3. Bodenabdeckung 4. Standrahmen 1. DisplayPort, Dual-Modus DP++ 2. Netzwerkanschluss 3. USB 2.0-Ports mit Unterstützung für Einschalten/Reaktivieren 4. USB 3.1 Gen 1-Anschlüsse 5. Audio-Ausgang 6. Netzanschluss-Port 7. Diagnoseanzeige der Stromversorgung Gehäuse...
-
Seite 14: Linke Gehäuseseitenansicht
Linke Gehäuseseitenansicht 1. SD-Kartenlesegerät 2. USB 3.1 Gen 2-Anschluss (Typ C) 3. Headset/universeller Audio-Anschluss 4. USB 3.1 Gen 1-Anschluss mit PowerShare Rechte Gehäuseseitenansicht 1. Festplatten-Aktivitätsanzeige Gehäuse... -
Seite 15: Gehäuseansicht Von Unten
Gehäuseansicht von unten 1. Service-Tag-Etikett 2. Taste für den integrierten Bildschirm-Selbsttest Transformieren Einfacher All-in-One-Standrahmen Gehäuse... -
Seite 16: Höhenverstellbarer Standrahmen
Höhenverstellbarer Standrahmen ANMERKUNG: Wenn die Ausrichtung des Standrahmens vom Querformat zum Hochformat wechselt (oder umgekehrt), die Ausrichtung des Bildschirms nicht automatisch geändert. Ändern Sie die Bildschirmausrichtung in den Einstellungen der Intel Systemsteuerung. Gehäuse... -
Seite 17: Transformieren Des Höhenverstellbaren Standrahmens Mit Optischem Laufwerk
Transformieren des höhenverstellbaren Standrahmens mit optischem Laufwerk Gelenkarmstandrahmen Gehäuse... -
Seite 18: Popup-Kamera - Optional
Popup-Kamera – optional ANMERKUNG: Fahren Sie die Kamera aus, während Sie eine Kamerafunktion nutzen, damit die Kamera nicht blockiert ist. Gehäuse... -
Seite 19: System
Umgebungsbedingungen Prozessor Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. -
Seite 20: Arbeitsspeicher
Tabelle 2. Technische Daten der Intel Core-Prozessoren der 8. Generation Intel Core i3-8100 (4 Cores, 6 MB, 4 T, 3,6 GHz, 65 W) Intel Core i3-8300 (4 Cores, 8 MB, 4 T, 3,7 GHz, 65 W) Intel Core i5-8400 (6 Cores, 9 MB, 6 T, bis zu 4,0 GHz, 65 W) Intel Core i5-8500 (6 Cores, 9 MB, 6 T, bis zu 4,1 GHz, 65 W) Intel Core i5-8600 (6 Cores, 9 MB, 6 T, bis zu 4,3 GHz, 65 W) Intel Core i7-8700 (6 Cores, 12 MB, 12 T, bis zu 4,6 GHz, 65 W) -
Seite 21: Audio
Tabelle 5. Speicherkonfigurationen Primärlaufwerk/Startlaufwerk Formfaktor 1 x M.2-Laufwerk 1 x M.2-Laufwerk 1 x 2,5-Zoll-Laufwerk 1 x 2,5-Zoll-Laufwerk 1 x 2,5-Zoll-HDD mit Optane-Speicher (M.2) Audio Tabelle 6. Audio Realtek ALC3246 High Definition Audio integriert Unterstützung für High-Definition-Stereo Anzahl der Kanäle Bitzahl/Audioauflösung 16-, 20- und 24-Bit-Auflösung Sampling-Rate (Aufzeichnung/Wiedergabe) Unterstützung für 44,1 kHz/48 kHz/96 kHz/192 kHz... -
Seite 22: Webcam
Webcam Tabelle 9. Webcam (optional) Maximale Auflösung 2,0 Mio. Pixel Kameratyp • • FHD + Infrarot (IR) Videoauflösung • FHD – 1080p • FHD + IR –1080p + VGA Diagonaler Betrachtungswinkel • FHD – 74,9° • IR – 88° Unterstützung für Energiesparfunktionen Anhalten, Ruhezustand Automatische Bildkontrolle Automatische Belichtungssteuerung (AE) -
Seite 23: Anzeige
Anzeige Tabelle 12. Anzeige – technische Daten • Full HD (FHD) Touchscreen • Full HD (FHD), kein Touchscreen Bildschirmgröße (Diagonale) 21,5 Zoll Bildschirmtechnologie WLED Anzeige Native Auflösung 1920 x 1080 High Definition Full HD Leuchtdichte • FHD Touchscreen – 200 cd/m •... - Seite 24 Verzögerungszeit (Wechselstrom) (80 % 16 ms 16 ms Auslastung) Durchschnittliche Effizienz 90-92-89 % bei 20-50-100 % Auslastung 82-85-82% bei 20-50-100 % Auslastung Typische Effizienz (Active PFC) k. A. k. A. ANMERKUNG: Die typische Effizienz der Active PFC-Stromversorgung beträgt 70 %. APFC-Stromversorgung wird mit OptiPlex 5270 AIO-Systemen nicht angeboten.
-
Seite 25: Physische Systemabmessungen
3,0-V-CMOS-Batterie (Typ und geschätzte Batterielaufzeit) JHIH HONG CR-2032 Lithium Kontinuierliche Entladung unter 15 Kω Last bis 2,5 V Endspannung. 20 °C ± 2 °C: 940 Stunden oder länger; 910 Stunden oder länger nach 12 Monaten. MITSUBISHI CR-2032 Lithium Kontinuierliche Entladung unter 15 Kω... - Seite 26 Abmessungen des höhenverstellbaren Standrahmens Breite x Tiefe (cm/Zoll) 25,64 x 22,50 / 10,09 x 8,86 Gewicht (kg/Pfund) 3,01 / 6,64 Abmessungen des höhenverstellbaren Standrahmens mit optischem Laufwerk Breite x Tiefe (cm/Zoll) 28,8 x 27,35 / 11,34 x 10,77 Gewicht (kg / engl. Pfund) 3,72 / 8,20 Abmessungen des Gelenkstandrahmens Höhe (cm/Zoll)
-
Seite 27: Umgebungsbedingungen
Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Dell Umgebungsmerkmalen finden Sie im Abschnitt „Umgebungsattribute“. Informationen zur Verfügbarkeit finden Sie unter Ihrer jeweiligen Region. Tabelle 17. Umgebungsbedingungen Recyclingfähige Verpackung BFR/PVC-freies Gehäuse Nein Unterstützung für vertikale ausgerichtete Verpackungen Mehrfachverpackung Nein Energieeffizientes Netzteil System... -
Seite 28: System-Setup
System-Setup Das System-Setup ermöglicht das Verwalten der -Hardware und das Festlegen von Optionen auf BIOS-Ebene. Mit dem System Setup (System-Setup) können Sie folgende Vorgänge durchführen: • Ändern der NVRAM-Einstellungen nach dem Hinzufügen oder Entfernen von Hardware • Anzeigen der Hardwarekonfiguration des Systems •... -
Seite 29: Startreihenfolge
Der Startreihenfolgebildschirm zeigt auch die Optionen zum Zugriff auf den System-Setup-Bildschirm an. Aufrufen des BIOS-Setup-Programms 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann sofort die F2-Taste. ANMERKUNG: Die Aufforderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. - Seite 30 Option Beschreibung • Memory Information (Speicherinformationen): Angezeigt werden Memory Installed, Memory Available, Memory Speed, Memory Channels Mode, Memory Technology, DIMM A Size, und DIMM B Size (Installierter Speicher, Verfügbarer Speicher, Speichergeschwindigkeit, Speicherkanalmodus, Speichertechnologie, DIMM- A-Größe und DIMM-B-Größe). • PCI Information (PCI-Informationen): Angezeigt werden SLOT1 (Steckplatz 1) und SLOT2 (Steckplatz 2). •...
-
Seite 31: Optionen Des Bildschirms "Systemkonfiguration
Option Beschreibung • Restore Settings (Einstellungen wiederherstellen) – Stellt die Standardeinstellungen des Computers wieder her. • Save Settings (Einstellungen speichern) – Speichert die Einstellungen des Computers. • Apply (Anwenden) – Ermöglicht das Übernehmen der Einstellungen. • Exit (Beenden) – Beendet und startet den Computer neu. Date/Time Ermöglicht das Ändern von Datum und Uhrzeit. -
Seite 32: Optionen Des Bildschirms „Security" (Sicherheit)
Option Beschreibung Alle Optionen sind standardmäßig aktiviert. ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Rear USB Dieses Feld ermöglicht das Aktivieren oder Deaktivieren der rückseitigen USB-Anschlüsse. Configuration • Enable/Disable Rear USB Ports (Rückseitige USB-Anschlüsse aktivieren/deaktivieren) Side USB Dieses Feld ermöglicht das Aktivieren oder Deaktivieren der seitlichen USB-Anschlüsse. - Seite 33 Option Beschreibung ANMERKUNG: Wenn „Strong Password“ (Sicheres Kennwort) aktiviert ist, müssen Administratorkennwort und Systemkennwort mindestens einen Großbuchstaben und einen Kleinbuchstaben enthalten und eine Mindestlänge von 8 Zeichen aufweisen. Password Ermöglicht es, die Minimal- und Maximallänge des Administrator- und Systemkennworts festzulegen. Configuration Password Bypass Mit dieser Option können Sie die Berechtigung aktivieren bzw.
-
Seite 34: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Option Beschreibung • Deaktiviert Standardeinstellung: Enable (Aktivieren) Admin Setup Bietet Ihnen die Möglichkeit, die Option zum Erreichen des Setup-Programms zu aktivieren oder zu deaktivieren, Lockout wenn ein Administratorkennwort festgelegt ist. • Enable Admin Setup Lockout (Sperre für Administratorsetup aktivieren) – Diese Option ist standardmäßig deaktiviert. -
Seite 35: Optionen Des Bildschirms Intel Software Guard-Erweiterungen
Optionen des Bildschirms Intel Software Guard- Erweiterungen Option Beschreibung Intel SGX Enable Ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Die Optionen sind: • Deaktiviert • Enabled (Aktiviert) •... -
Seite 36: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
Option Beschreibung • Last Power State (Letzter Energiestatus) Enable Intel Speed Mit dieser Option wird die Unterstützung für die Intel Speed Shift-Technologie aktiviert oder deaktiviert. Die Shift Technology Option ist standardmäßig aktiviert. Auto On Time Ermöglicht das Festlegen der Zeit zum automatischen Einschalten des Computers. Die Optionen sind: •... -
Seite 37: Verwaltungsfunktionen
Option Beschreibung Fastboot Ermöglicht die Beschleunigung des Startvorgangs durch Umgehung einiger der Kompatibilitätsschritte. Die Optionen sind: • Minimal • Thorough (Gründlich) (Standardeinstellung) • Automatisch Extend BIOS Mit dieser Option wird eine zusätzliche Verzögerung vor dem Starten erzeugt. POST Time • 0 seconds (0 Sekunden) (Standardeinstellung) •... -
Seite 38: Optionen Des Bildschirms „Maintenance" (Wartung)
Option Beschreibung • Bluetooth Alle Optionen sind standardmäßig aktiviert. Optionen des Bildschirms „Maintenance“ (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. -
Seite 39: Zuweisen Eines System- Oder Setup-Passworts
Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. -
Seite 40: Software
Ubuntu 18,04 SP1 LTS (64 Bit) – verfügbar ab August 2019 • NeoKylin 6.0 SP4 (nur China) Medium für Betriebssystemwiederherstellung Optional Herunterladen und Verwenden des Dell Image für Betriebssystemwiederherstellung Herunterladen von -Treibern 1. Schalten Sie das/den ein. 2. Rufen Sie die Website Dell.com/support auf. -
Seite 41: Intel-Chipsatztreiber
Intel-Chipsatztreiber Überprüfen Sie, ob die Intel-Chipsatztreiber bereits auf dem System installiert sind. Bildschirmadaptertreiber Überprüfen Sie, ob die Treiber für den Bildschirmadapter bereits auf dem System installiert sind. Software... -
Seite 42: Audiotreiber
Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem System installiert sind. Netzwerktreiber Überprüfen Sie, ob bereits Netzwerktreiber auf dem System installiert sind. Kameratreiber Überprüfen Sie, ob der Kameratreiber bereits auf dem System installiert ist. Speichertreiber Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem System installiert sind. Überprüfen Sie, ob die Speichertreiber bereits auf dem System installiert sind. -
Seite 43: Sicherheitstreiber
Sicherheitstreiber Überprüfen Sie, ob die Sicherheitstreiber bereits auf dem System installiert sind. Bluetooth-Treiber Überprüfen Sie, ob die Bluetooth-Treiber bereits auf dem System installiert sind. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem System installiert sind. Software... -
Seite 44: Wie Sie Hilfe Bekommen
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
