Bauanleitung117.569
Recycling Solar- Fahrzeug
12
8

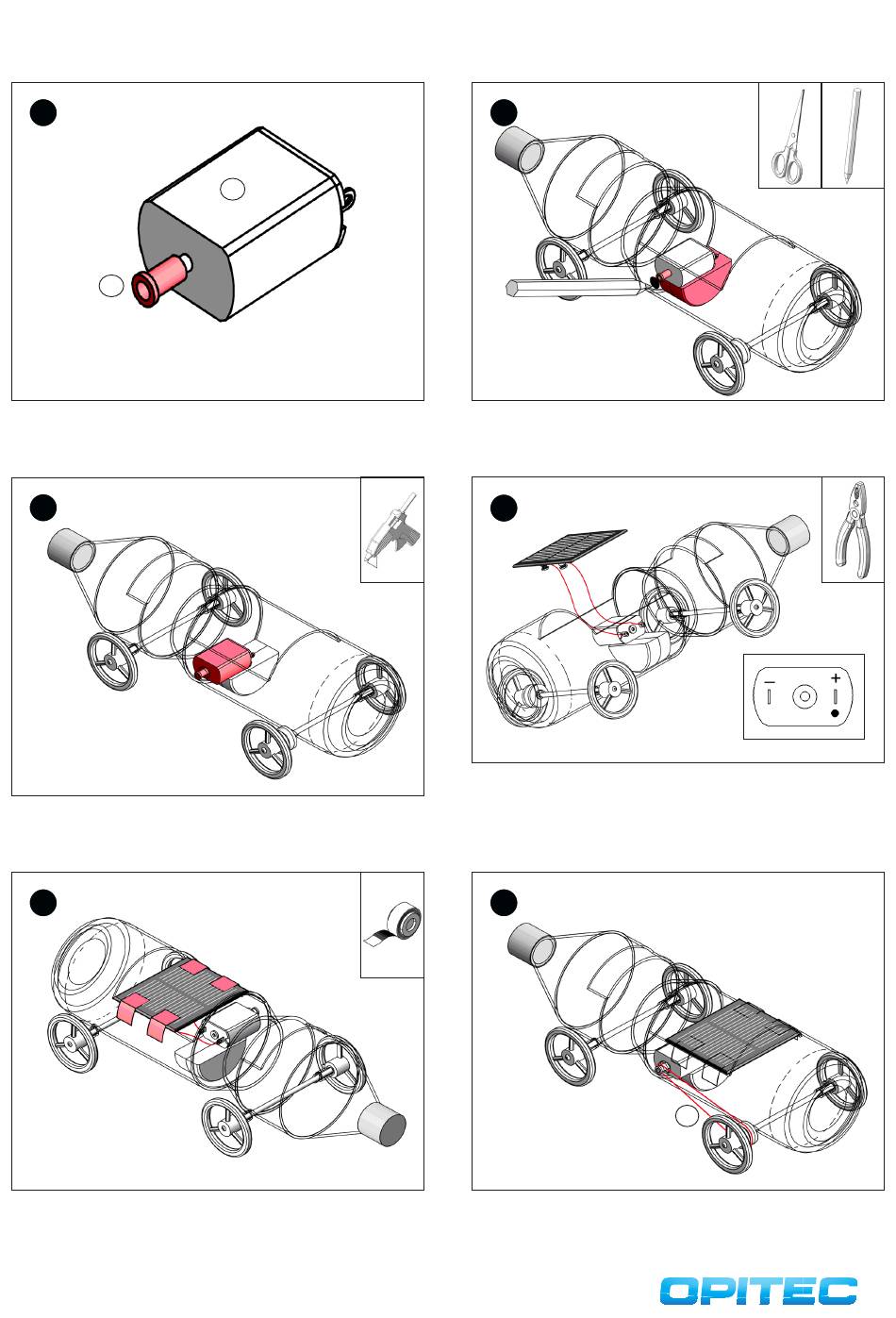

Auf die Motorachse (1) das Reduzierstück (8) aufstecken, so dass der
große Ring nach außen zeigt. (siehe Abbildung!)
14
Die Motorachse mit dem Reduzierstück (8) durch die Öffnung stecken.
Den Motor in dieser Position mit Heisskleber auf den Motorhalter
(Holzradhälften) aufkleben.
16
Die Solarzelle mit Klebeband wie abgebildet aufkleben.
4
1
13
Den Motor (1) auf die Motorhalterung auflegen und von außen die
Position der Motorachse mit Edding markieren. An dieser Markierung
einen Kreis (ca. 8mm) ausschneiden.
15
Vom Schaltdraht (3) 2 Stücke mit ca. 100 mm ablängen und beidseitig
abisolieren. Ein Kabelende am Pluspol der Solarzelle (2) anschließen
und mit dem gekennzeichneten Pol (Punkt) des Motors verbinden. Das
andere Kabel am Minuspol der Solarzelle anschließen und mit dem
freien Motoranschluss verbinden oder anlöten.
17
Den Gummiring (5) wie abgebildet auf die Motorachse sowie in der
Vertiefung des Schnurlaufrades (7) aufziehen.
5
