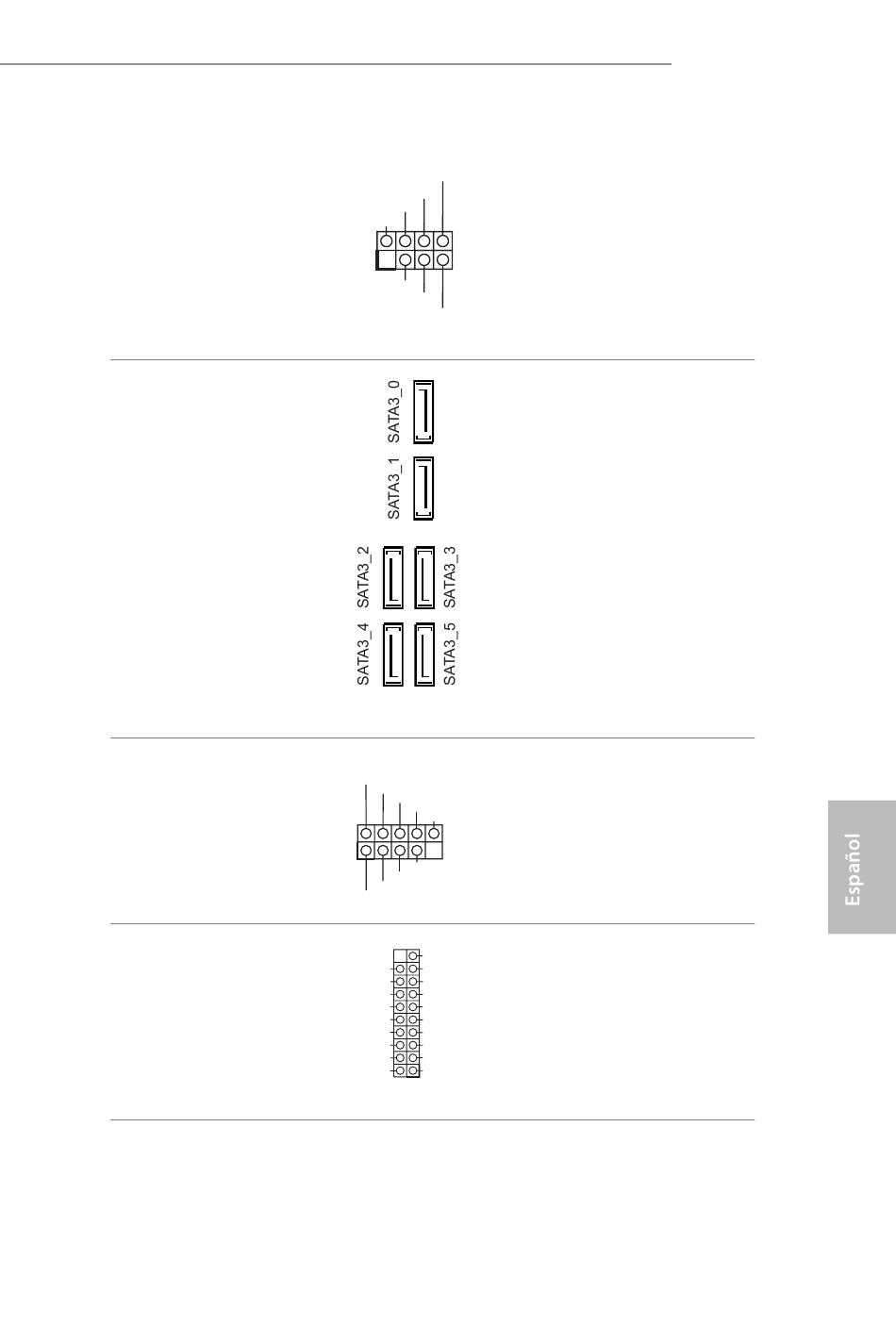

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 17)
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 7)
(SATA3_1:
consulte la pág.1, N.º 8)
(SATA3_2:
consulte la pág.1, N.º 11)
(SATA3_3:
consulte la pág.1, N.º 12)
(SATA3_4:
consulte la pág.1, N.º 14)
(SATA3_5:
consulte la pág.1, N.º 13)
Cabezal USB 2.0
(USB1_2 de 9 contactos)
(consulte la pág.1, N.º 18)
(USB3_4 de 9 contactos)
(consulte la pág.1, N.º 19)
Cabezal USB 3.0
(USB3_5_6 de 19 pines)
(consulte la pág.1, N.º 9)
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
* Si M2_1 se ocupa con
un dispositivo M.2 de
tipo SATA, SATA3_0 se
deshabilitará.
Esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Además de seis puertos
USB 3.0 en el panel I/O,
esta placa base contiene
un cabezal. Cada base
de conexiones USB 3.0
admite dos puertos.
Q170M vPro+
69
