Manuel d'installation et d'utilisation de l'écran à cadre rigide avec masquage
Chaque procédure de programmation est composée de plusieurs points. Au terme d'un point, l'opérateur a 60 secondes pour comme ncer le suivant. Ce système sert à éviter d'entrer et d'exécuter des
procédures différentes de celles voulues. Donc si le moteur n'exécute pas exactement ce qui est indiqué dans les instructions, attendre 60 secondes pour quitter la programmation, ou bien annuler la
procédure selon les indications reportées , puis recommencer à nouveau la procédure.
MOTEUR 3 – MOTEUR 4
Les moteurs ont une logique selon laquelle une fois que vous avez enregistré les positions de fin de course, vous ne pouvez plus les effacer, mais seulement les enregistrer à nouveau en recommençant la
procédure d'enregistrement ci-dessus.
À tout moment, appuyer en même temps sur ■ et ▼ jusqu'à ce que le moteur exécute 6 mouvements pour annuler la procédure en cours.
Made by Adeo Screen Sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Please verify that you are working with the latest revision of this document before specifying your screen.
Doc: T-X4R - Installation Manual rev1 | 23.08.2018

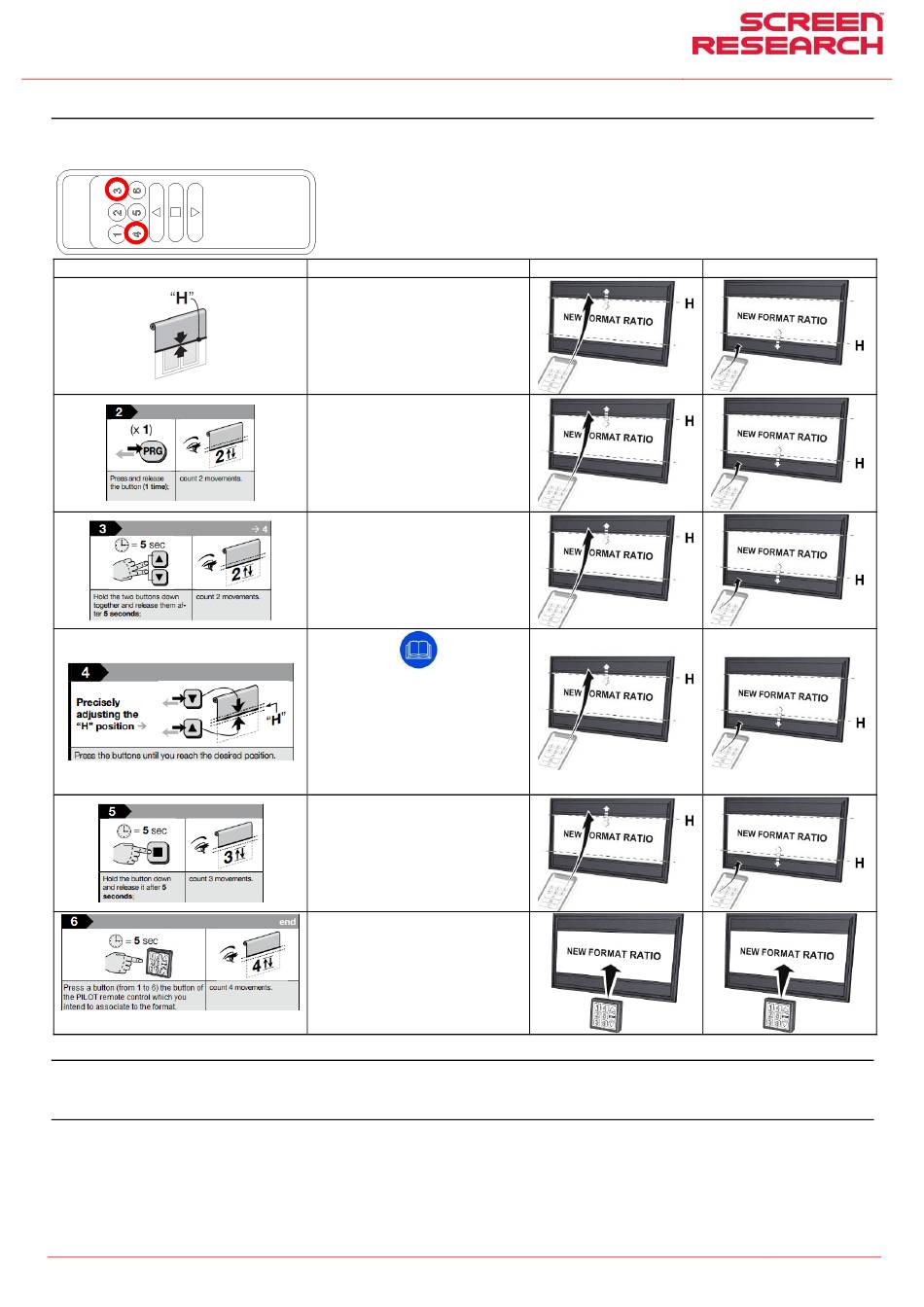

PROGRAMMATION FORMAT
Avant de commencer la programmation choisir le moteur que vous souhaitez programmer avec le bouton numéro 3 - moteur en haut, 4 -
moteur inférieur.
Effectuez la séquence ci-dessous pour chaque moteur.
MOTEUR 3 – MOTEUR 4
Avec la télécommande Master et les touches
▲▼■, amener les deux toiles à proximité de la
position que l'on souhaite programmer (il est
conseillé de projeter sur l'écran des images avec le
format voulu pour avoir des références précises sur
la dimension du format) puis poursuivre comme suit
Appuyer et relâcher le bouton PRG, le moteur
effectue 2 mouvements.
Maintenir appuyée la touche de gauche ▲ et ▼
jusqu'à ce que le moteur exécute et termine 2
déplacements
REMARQUE: Les deux moteurs devront alors être
commandés impérativement à l'aide des touches
▲▼ pour effectuer le réglage de précision. La
télécommande fonctionnera par à-coups. Pour
effectuer des déplacements millimétriques,
appuyer brièvement sur les touches ▲ et ▼. Pour
effectuer des déplacement plus longs (mais
toujours par à-coups) maintenir les touches ▲ et
▼ appuyées. Positionner ainsi les deux toiles
exactement là où l'on souhaite les programmer
Une fois la position désirée est atteinte, maintenez
la touche enfoncée jusqu'à ce que ■ le moteur a
fini d'effectuer 3 mouvements.
Appuyer sur la touche de la télécommande PILOT (1
6) à laquelle on souhaite associer le format, jusqu'à
ce que chaque moteur exécute et termine 4
déplacements
Le format voulu sera maintenant enregistré
sur la touche de la télécommande Pilot
choisie (1-6), concluant ainsi la procédure de
programmation.
DÉPLACEMENT DES POSITIONS DES FORMATS DÉJÀ PROGRAMMÉS
ANNULATION PROGRAMMATION EN COURS
MOTEUR 3 MOTEUR 4
FRANCAIS
