Elgo Ready 2 Drip 12 Drippers Installationsanleitung

Pre-Assembled Container System
GB
12 Drippers
Installation Guide
1. Connect the Pressure Regulator (A) to tap.
Option: Use the Hose Quick Connector (B1) to connect the system to a garden hose as shown in
the diagram.
2. Attach the Snap on Connector (B) of the supply pipe to the Pressure Regulator (A) outlet.
3. Lay Supply pipe (C) as shown in the diagram and place it in the containers & the plants pots.
4. Firmly fix the Drippers (E) in place. Connect the Dripper Inlet (G) to the nearest T-Adaptor (H).
5. Block end of line T-Adapter (H) outlet with the Blue Plug (F).
6. Make sure that all fittings have been firmly attached, turn on the tap and begin watering.
Installation Tips
• Before connecting drippers to line: it is recommended to flush the line by removing the end plug
to clear out any existing debris.
• Install a Y filter (high flow drip filter, not included) when using low quality and unfiltered water.
Maintenance
• Once a year, remove end plug, flush with water and drain.
• It is recommended to rinse the filter once a month to clear any debris to prevent clogging.
Système pré-assemblée de 12 Goutteurs
F
pour pots et balconnières
Guide de montage
1. Raccorder le régulateur de pression (A) au robinet.
Dans le cas d'un raccordement au tuyau d'arrosage, utiliser un raccord rapide pour tuyau (B1)
(voir le schéma).
2. Connecter le raccord (B) à la sortie du régulateur de pression (A).
3. Déployer le tuyau de distribution (C) ainsi qu'il est indiqué sur le schéma ou dans les balconnières et
pots.
4. Bien planter chaque goutteur (E) dans chaque pot. Raccorder le raccord de goutteur (G) au raccord
en T (H) le plus proche.
5. Obturer le dernier raccord en T (H) à l'aide de l'obturateur bleu (F).
6. S'assurer de la bonne connexion de tous les élements, puis mettre en eau.
Conseils
• Bien vidanger la ligne avant la mise en eau en retirant la bague d'obturation afin de s'assurer qu'aucun
débris ne vient obstruer la ligne.
• Dans le cas d'irrigation en eau non filtrée, il est conseillé d'utiliser un filtre Y.
Maintenance
• Une fois par an, retirer la bague d'obturation et vidanger.
• Rincer le filtre au moins une fois par mois pour enlever les débris.

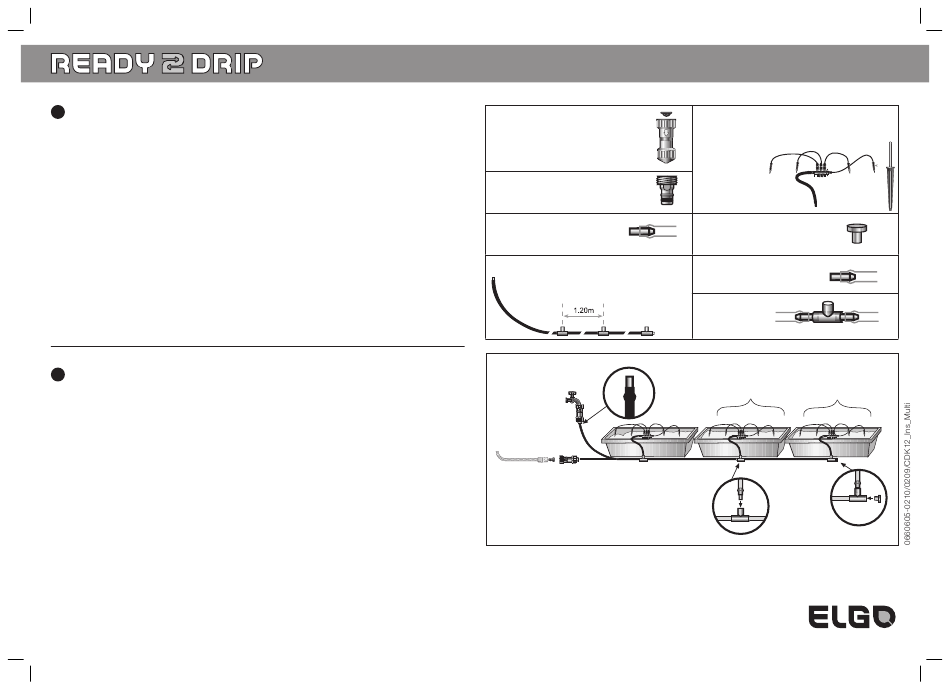

All figures are approximate
A. Pressure Regulator
(1.8 bar - 25psi)
+ Stainless Steel Filter
Controleur de pression
(1.8 - 25psi bar)
+ filtre inox
B1.Hose Quick Connector
Raccord rapide mâle
pour tuyau d'arrosage
B. Snap on Connector
Raccord
C. Supply Pipe (3.60m)
incl. 3 "T" connectors, 1.20m spacing
Tuyau d'alimentation
avec 3 raccords en T, espacés de 1.20m
B
A
C
B 1
E. Assembled dripper set
30cm supply pipe, manifold with 4 dripper spikes
Ensemble de goutteur:
tuyau d'alimentation de 30cm, collecteur et
4 goutteurs à pique
F. Blue Plug
Obturateur bleu
G. Dripper Inlet
Raccord de goutteur
H. T-Adaptor
Raccord en T
E
E
C
G
H
www.elgo.co.il
SAVING WATER SINCE 1906
F
H
