Elgo READY 2 DRIP Installationsanleitung

Rain Water Tank Kit -
24 Drippers
GB
Installation Guide

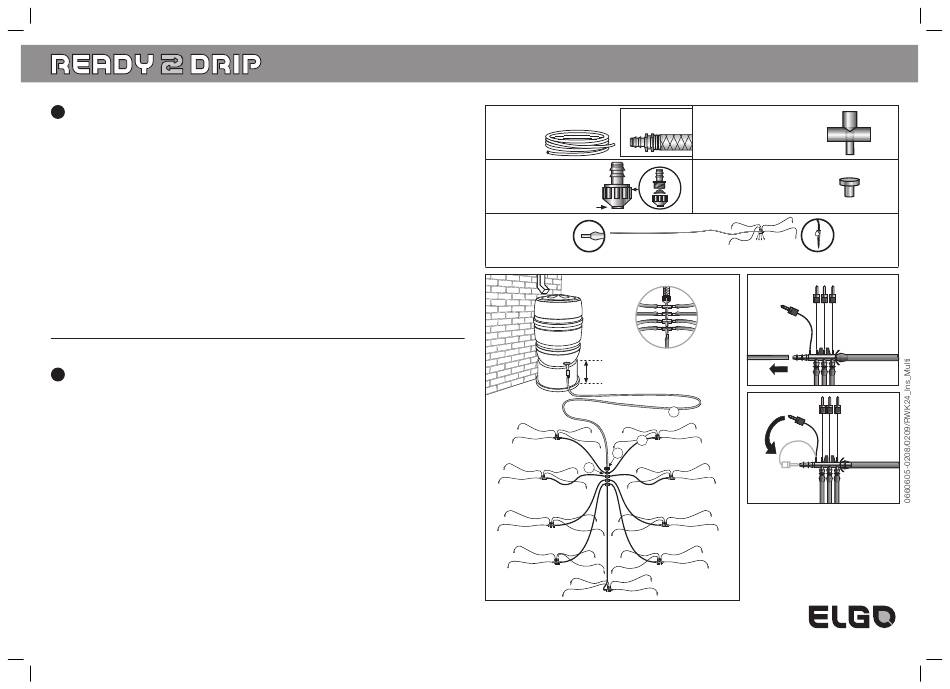

1. Connect the Garden Hose (A) to the tank tap.
Ensure that the tap outlet is more than 35 cm (1') above the watering area.
2. Attach the Barbed Connector (B) to end of the Garden Hose (A).
3. Lay Dripper Sets (C) in the desired watering area as shown in the diagram and stick the Spike Drip
pers next to the plants.
4. Attach the Cross Connectors (D) to the Barbed Connector outlet (B).
5. Attach the Supply Pipes of the Dripper Sets (C) to the Cross Connectors (D).
6. Use Blue Plugs (E) to block unused outlets.
7. Firmly fix the Spike Drippers for better hold in the ground. Make sure that all fittings have been firmly at
tached, turn on the tap and begin watering.
8. To block one or more dripper set outlets, remove relevant Dripper Pipe and close outlet with Flow Plug.
Installation Tips
Before connecting drippers to Garden Hose (A):
We recommend flushing the line to clear out any existing debris.
Maintenance
We recommend rinsing the filter once a month to clear any debris to prevent clogging.
Kit 24 goutteurs spéciaux basse pression pour
F
récupérateur d'eau de pluie
Guide de montage
1. Raccorder le tuyau (A) à la sortie du récupérateur d'eau de pluie. Placer l'adaptateur (A1) sur la sortie du
récupérateur si nécessaire.
Bien s'assurer que le récupérateur d'eau de pluie surplombe d'au moins 35 cm la surface à arroser.
2. Fixer le raccord barbé (B) en bout du tuyau (A).
3. Répartir les groupes de goutteurs (C) dans la surface à arroser (schéma) et placer les piques de
goutteurs au pied des plantes.
4. Fixer les raccords cruciformes (D) à la sortie du raccord barbé (B).
5. Relier les tuyaux d'alimentation des groupes de goutteurs (C) aux raccords cruciformes (D).
6. Les bouchons bleus (E) servent à obturer les sorties non utilisées.
7. S'assurer de la bonne implantation des piques de goutteurs dans le sol. S'assurer de la bonne
connexion de tous les éléments, puis mettre en eau.
8. Pour bloquer un ou plusieurs goutteurs, deconnecter le tuyau de goutteur et obturer la sortie à l'aide du
bouchon intégré (schéma).
Conseils
Préalablement au raccordement de goutteurs au tuyau (A), il est recommandé de bien rincer le tuyau afin
d'en vidanger les débris.
Maintenance
Il est recommandé de rincer le filtre au moins une fois par mois afin de prévenir toute obstruction.
All figures are approximate
A. 5m 1/2" Garden Hose
A.1 Adaptateur
5m de tuyau 12.5mm
12.5 - 25 mm
B. Barbed Connector
+ Filter
Raccord barbé
+ filtre
Outlet
Sortie
C. Dripper Set
Groupe de
goutteurs
Supply pipe: 2x
Tuyau
d'alimentation
Hahn Grifo
Hauteur
35cm
C
B
D
D. Cross Connectors
Raccords
cruciformes
E. Blue Plug
Obturateur bleu
40cm
Spike dripper
Pique de
60cm
goutteur
2x 120cm
2x 240cm
Flow Plug
Bouchon intégré
Dripper Pipe
Tuyau de
goutteur
A
www.elgo.co.il
SAVING WATER SINCE 1906
