Eaton CEAG DualGuard-S Montage- Und Betriebsanleitung Seite 109

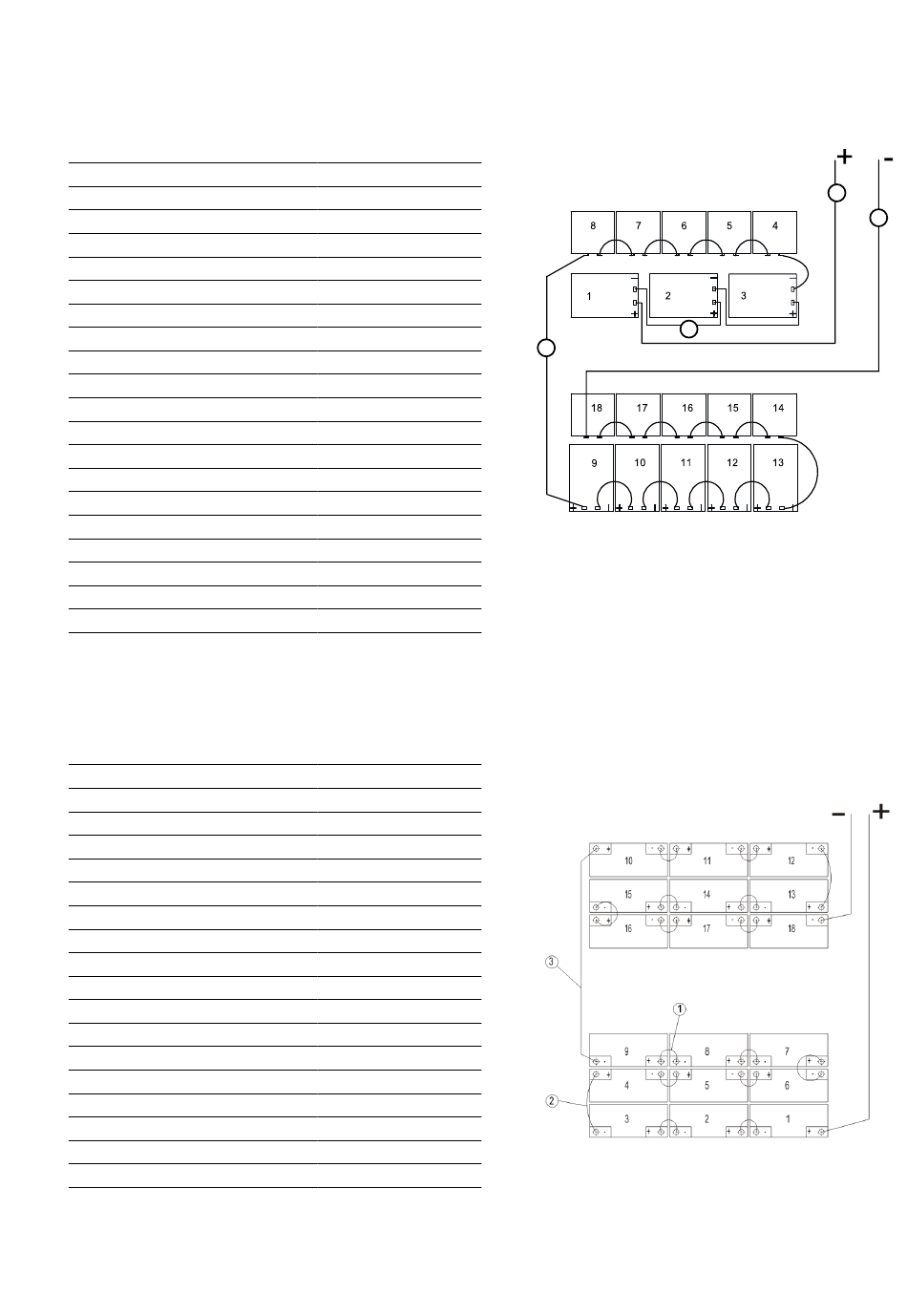

11,6 Ah Batterieverdrahtung Kompaktschrank
Technische Beschreibung
Batterietyp (C10; 1,8 V/Z; +20 °C):
Batterienennspannung aller
angeschalteten Zellen:
Anzahl der Batterieblöcke:
Batterieabmessungen in mm (L x B x H): 152 x 98 x 98
Endpole:
Bestellnummer Batterieblock:
Abmessungen Kompaktschrank
in mm (B x H x T):
Batteriekonsolen:
Anschlussklemmen:
Gewicht incl. Batterien:
Schutzart:
Bestellnummer Drahtungssatz:
15 x Länge 1:
2 x Länge 2:
1 x Länge 3:
1 x Länge 4:
14 Ah Batterieverdrahtung Kompaktschrank
Technische Beschreibung
Batterietyp (C10; 1,8 V/Z; +20 °C):
Batterienennspannung aller
angeschalteten Zellen:
Anzahl der Batterieblöcke:
Batterieabmessungen in mm (L x B x H): 181 x 76 x 167
Endpole:
Bestellnummer Batterieblock:
Abmessungen Kompaktschrank
in mm (B x H x T):
Batteriekonsolen:
Anschlussklemmen:
Gewicht incl. Batterien:
Schutzart:
Bestellnummer Drahtungssatz:
15 x Länge 1:
2 x Länge 2:
1 x Länge 3:
1 x Länge 4:
12 V / 11,6 Ah
216 V
18 á 12 V
Faston SR-4,8
40066071147
600 x 1000 x 300
2
max. 35 mm²
120 kg
IP21
40071361048
240 mm
900 mm
600 mm
1300 mm
12 V / 14 Ah
216 V
18 á 12 V
M6
40066071147
600 x 1000 x 350
2
max. 35 mm²
220 kg
IP21
40071360242
240 mm
900 mm
600 mm
1300 mm
Montage- und Betriebsanleitung CEAG DualGuard-S 40071860346 November 2019 www.ceag.de
1
2
45 DualGuard-S 4C3
3
4
109
