05-333
Lees de volledige handleiding vóór installatie en ingebruikname.
1.BESCHRIJVING
Deze Easywave-ontvanger maakt deel uit van het Niko RF (Radio Frequentie) systeem, een installatietechniek
zonder bedrading tussen de bedieningspunten (drukknoppen) en de te bedienen verbruikers. We spreken
hier over een 'bediening op afstand' of 'draadloze bediening'. De overdracht gebeurt door radiogolven op de
frequentie 868,3MHz. Op deze frequentie zijn enkel producten toegelaten die niet continu uitzenden (1% per
uur = 36s.), waardoor de kans op storing minimaal is. Het systeem leent zich dan ook uitermate voor specifieke
toepassingen zoals renovatie van geklasseerde interieurs, uitbreidingen in bestaande elektrische installaties waar
kapwerk uitgesloten is, bureaus met verplaatsbare wanden... of om ingewikkelde bekabelingen te vermijden.
Het systeem is modulair opgebouwd door middel van zenders en ontvangers. De wandzenders hebben de vorm
van een schakelaar die tegen de wand gemonteerd kan worden. De handzenders hebben de vorm van een klas-
sieke afstandsbediening. Elke zender kan een onbeperkt aantal ontvangers tegelijkertijd sturen. Elke ontvanger
kan door maximaal 32 zenders aangestuurd worden. Deze producten zijn conform de EU-reglementering en
voldoen aan de essentiële eisen van de R&TTE richtlijn: 1999/5/EC. De conformiteitsverklaring kan u opvragen
bij de Niko-supportdienst.
2. WERKING EN GEBRUIK
2.1. Reikwijdte tussen Easywave-zenders en -ontvangers
Toestellen met afstandsbediening zoals tv, video en audio worden niet gestoord door de Easywave-zenders. De
Easywave-zenders moeten optisch niet naar de ontvanger gericht worden. De reikwijdte binnenshuis bedraagt
±30m. In open ruimte worden reikwijdtes van 100m bereikt. Het zendbereik is afhankelijk van de in de woning
gebruikte materialen.
U kunt eventueel gebruik maken van het diagnosetoestel 05-370 om de RF-signaalsterkte te bepalen in een
omgeving. Het toestel herkent alle 868,3Mhz signalen. Door 9 LED's wordt de ontvangstkwaliteit van het
zendsignaal of de sterkte van de aanwezige stoorsignalen weergegeven. Zo kan u vaststellen of het bereik van
de RF-zender toereikend is.

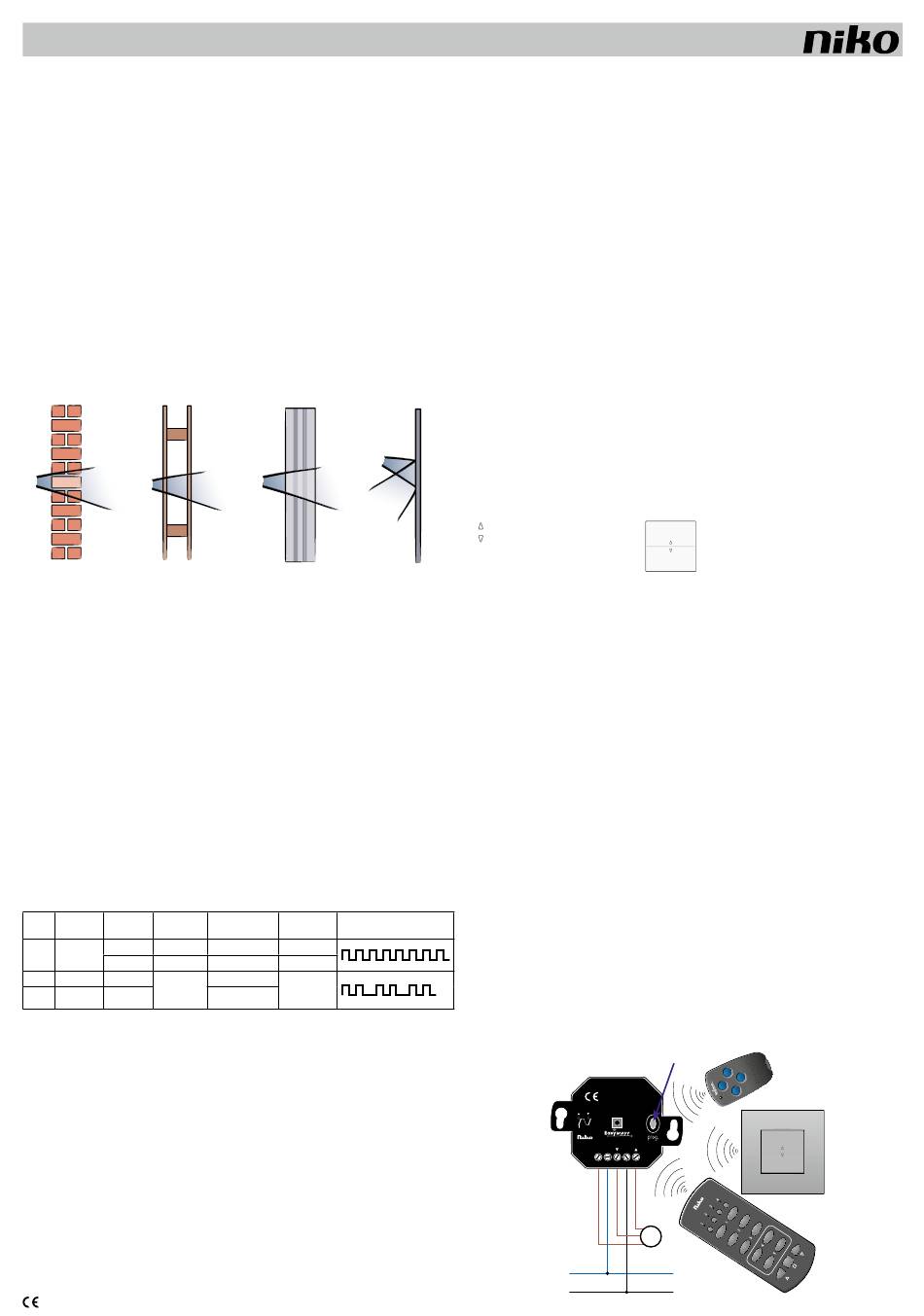

baksteen, beton hout, gipsen wanden
verlies: 20 à 40% verlies: 5 à 20%
2.2. Montagevoorschriften en aanbevelingen
Plaats de zenders en/of ontvangers NOOIT:
- in een metalen verdeelkast, behuizing of vlechtwerk.
- in de onmiddellijke omgeving van grote metalen objecten.
- op of vlakbij de grond.
Plaats de ontvangers zo dicht mogelijk bij de zenders. Aanwezigheid van metaal of vocht in de muren kan een
negatieve invloed hebben op het zendbereik.
3. PROGRAMMEREN
3.1. Ingebruikstelling
Na installatie van zenders en ontvangers moeten de zenders met de ontvangers geprogrammeerd worden. Een
ontvanger functioneert slechts als het adres van een zender in de ontvanger geprogrammeerd wordt.
Test de zender alvorens hem te monteren!
3.2. Programmeren
- Druk kort (< 1,6s.) op de verzonken programmeerknop (Prog.) om mode 1 te kiezen.
- De LED van mode 1 licht op (zie 'Instelling modes').
- Bedien één voor één de zenders die moeten samenwerken met de ontvanger in mode 1. De LED licht lang
(4s.) op ter bevestiging.
- Druk nogmaals op de programmeerknop om (indien gewenst) mode 2 te kiezen.
- De LED van mode 2 knippert (zie 'Instelling modes').
- Bedien één voor één de zenders die moeten samenwerken met de ontvanger in mode 2. Een goed ontvangen
antwoord wordt bevestigd door een lange verlichtingstijd (4s.).
Instelling modes
Mode Uitvoering Waar Hoe lang
bedienen? bedienen?
bovenaan
M1 2-knops
onderaan
2-knops bovenaan tot gewenste
M2
positie is
onderaan
bereikt
- Mode 2 heeft voorrang op mode 1. Als een open- of sluituitgang actief is in mode 1 en er wordt ook een
open- of sluitcommando van mode 2 gegeven, dan wordt de actie van mode 1 onmiddellijk beëindigd en start
de actie van mode 2.
- Per ontvanger kunnen max. 32 zenders geprogrammeerd worden. Als dit max. bereikt is, blijft de LED knipperen.
- Beëindig de programmering door de verzonken programmeerknop herhaaldelijk kort (< 1,6s.) in te drukken
tot u de programmeermode verlaten hebt (mode1 - mode2 - UIT).
Bij langdurige stroomonderbreking blijft de programmering behouden.
3.3. Zenders toevoegen
U kan altijd extra zenders (max. 32) op een ontvanger bijprogrammeren. Herhaal hiervoor '3.2. Programmeren'.
3.4. Reset
- Druk > 1,6s. op de verzonken programmeerknop op de ontvanger (zie '3.2. Programmeren').
- De LED knippert.
- Druk nogmaals > 1,6s.
- Het geheugen van de ontvanger is nu volledig gewist. De LED licht lang (4s.) op ter bevestiging.
- Beëindig de reset door de verzonken programmeerknop opnieuw kort (< 1,6s.) in te drukken.
3.5. Selectief wissen
- Druk lang (>1,6s.) op de verzonken programmeerknop op de ontvanger.
- De LED knippert.
- Druk op 1 van de bedieningsknoppen van de zender die u wil wissen.
- De zender wordt uit het geheugen gewist. De LED licht lang (4s.) op ter bevestiging.
- Beëindig de reset door de verzonken programmeerknop opnieuw kort (<1,6s.) in te drukken.
nv Niko sa
gewapend beton gesloten metalen ruimte
verlies: 40 à 90% verlies: 90 à 100%
Functie Werkingstijd LED-signaal bij
programmering
openen max. 90s.
sluiten
openen (lamellen)
tijd dat knop
is ingedrukt
sluiten (lamellen)
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.be — www.niko.be
4. TROUBLESHOOTING
Als het systeem na programmering niet werkt, kan u een aantal extra controles uitvoeren.
4.1. Nieuwe installatie
- Controleer of de afscherming tussen de batterij en de contacten in de zender verwijderd is.
- Controleer of er goede contactvastheid is tussen batterij en contacten.
- Reset en programmeer of herprogrammeer de ontvanger.
- Druk op de programmeerknop. De ontvanger is nu in programmeermode. De LED knippert en de belasting
wordt ingeschakeld. Gebeurt dit niet, dan is de ontvanger defect.
- Programmeer de zenders met de ontvanger en beëindig de programmering.
4.2. Bestaande installatie
- Controleer de batterijen van de zender(s).
- Controleer de werking van de aangesloten ontvangers.
- Controleer of de omgeving van het systeem veranderd is waardoor er storingen zouden kunnen optreden
(metalen kasten, wanden of meubels verplaatst...). Herstel de oorspronkelijke toestand, indien mogelijk.
4.3. Een zender werkt niet.
Neem de zender in de hand en loop naar de ontvanger.
- Als het systeem werkt met de zender in de hand maar niet op de wand, kan dit wijzen op aanwezigheid van
vocht of metaal in de muur. Verplaats in dit geval de zender.
- Als het systeem werkt op gereduceerde afstand, is de zender buiten het zendbereik geplaatst of is er een
probleem door storingen. Plaats in dit geval de zender dichterbij of buiten het bereik van de storing.
- Als het systeem niet werkt, zelfs wanneer de zender in de nabijheid van de ontvanger gebracht wordt, controleer
dan de programmering en/of de batterij van de zender (zie hierboven).
4.4. Het systeem schakelt zichzelf in en uit.
- Het systeem schakelt zichzelf in: dit kan slechts gebeuren als binnen het ontvangstbereik een vreemde in de ontvanger
geprogrammeerd werd. Reset de ontvanger en herprogrammeer de gewenste adressen (zie '3.2. Programmeren').
- Het systeem schakelt zichzelf uit: de situatie kan gelijkaardig zijn aan bovenstaande of kan een gevolg zijn van
kortstondige stroomonderbrekingen.
5. TECHNISCHE GEGEVENS
- reikwijdte: 100m in open lucht; ±30m binnenhuis
- geen bedradingen tussen bedieningspunten en ontvangers (RF-gestuurd), enkel verbinding tussen ontvanger-
schakeleenheid en het te bedienen apparaat
- ontvanger en zender vormen een geïntegreerd geheel
- werkingstemperatuur: -5 tot 45°C
- ontvanger: max. belasting 4A / 230V~ 50Hz
- functionaliteit bij wand- en handzenders: toets met 2 standen
= openen
= sluiten
Tweede maal drukken = stop
- enkel te gebruiken voor motoren 230V~
- 2 modes: M1: openen/sluiten
M2: positioneren van lamellen en openen/sluiten
6. WETTELIJKE WAARSCHUWINGEN
- De installatie dient te worden uitgevoerd door een bevoegd persoon en met inachtname van de geldende
voorschriften.
- Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de elektrische
installatie worden gevoegd en dient te worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.
- Bij de installatie dient rekening gehouden te worden met (lijst is niet limitatief):
- de geldende wetten, normen en reglementen;
- de stand van de techniek op het ogenblik van de installatie;
- het feit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te worden binnen het
kader van elke specifieke installatie;
- de regels van goed vakmanschap.
- Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend controleorganisme.
Support België: Support Nederland:
tel. + 32 3 778 90 80 tel. + 31 183 64 06 60
website: http://www.niko.be website: http://www.niko.nl
e-mail: support@niko.be e-mail: sales@niko.nl
In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel samen met een duidelijke
omschrijving van uw klacht (manier van gebruik, vastgestelde afwijking...).
7. GARANTIEBEPALINGEN
- Garantietermijn: twee jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van
het goed door de consument. Indien geen factuur voorhanden is, geldt de productiedatum.
- De consument is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren, uiterlijk binnen
de twee maanden na vaststelling.
- In geval van een gebrek aan overeenstemming van het goed heeft de consument recht op een kosteloze
herstelling of vervanging, wat door Niko bepaald wordt.
- Niko is niet verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installatie, oneigenlijk of
onachtzaam gebruik of verkeerde bediening of transformatie van het goed.
- De dwingende bepalingen van de nationale wetgevingen betreffende de verkoop van consumptiegoederen en de
bescherming van de consumenten van de landen waarin Niko rechtstreeks of via zuster/dochtervennootschappen, filialen,
distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande bepalingen.

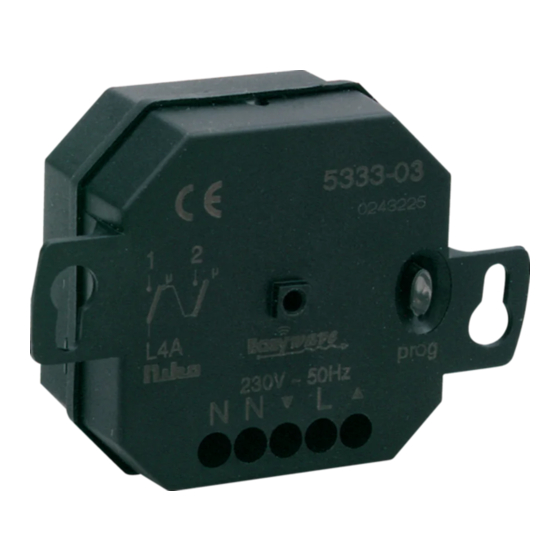

programmeertoets
5333-03
YYMMD25
868,3 MHz
µ µ
L4A
230V ~ 50Hz
N N L
M
N
230V~
L
