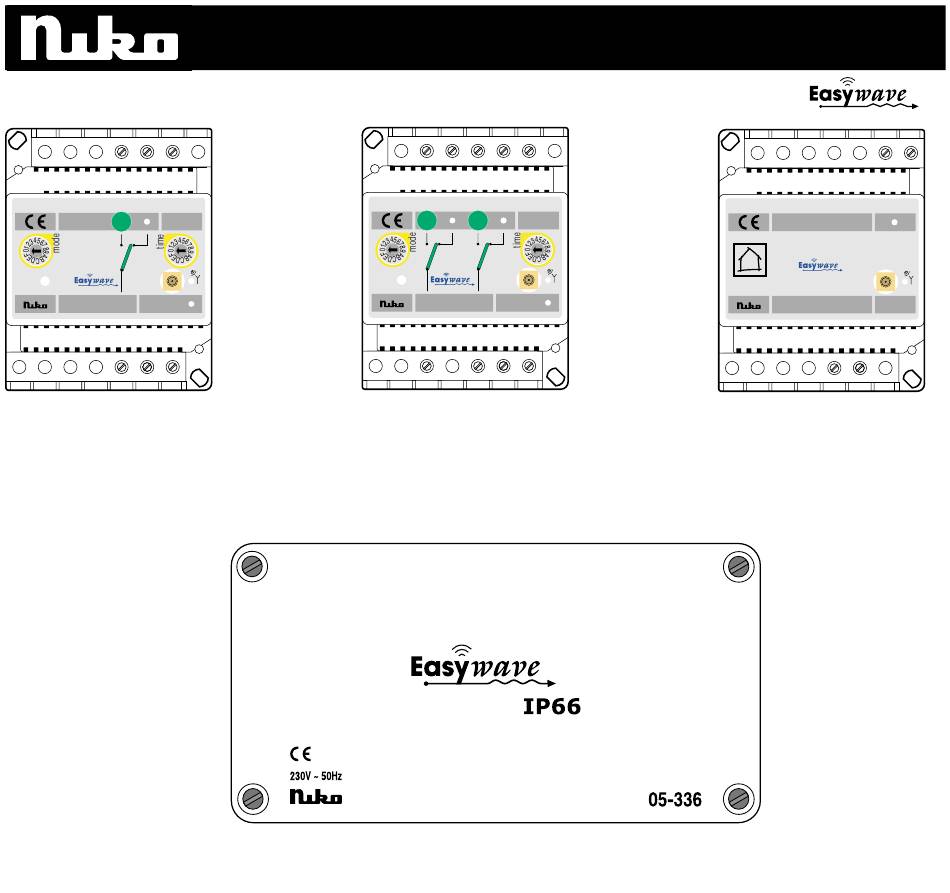

Wir gratulieren Ihnen zum Kauf Ihres Niko-Easywave-Empfängers:
1
1'
N
230V ~ 50Hz
05-351
select
µ
prog.
L
L
N
8A
05-351
Easywave
1-Kanal- REG-Empfänger
05-336 Easywave spritzwassergeschützter 2-Kanal-Empfänger
05-351/05-352/05-336/05-300
230V ~ 50Hz
prog.
2-Kanal-REG-Empfänger
1
1'
2
2'
N
05-352
select
select
µ
µ
L
L
L
N
8A
8A

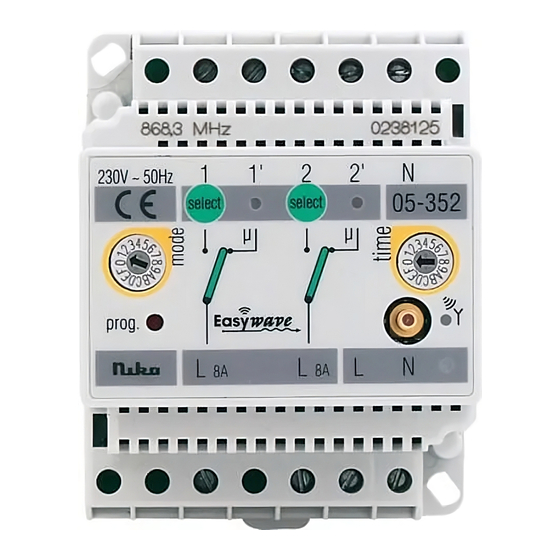

05-352
Easywave
DU
230V ~ 50Hz
Rf interface
L
N
bus
B1
B2
05-300
05-300
Nikobus-Easywave
Interface
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Niko 05-351
Inhaltszusammenfassung für Niko 05-351
- Seite 1 05-351/05-352/05-336/05-300 Wir gratulieren Ihnen zum Kauf Ihres Niko-Easywave-Empfängers: 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz 05-352 05-351 select select Rf interface select µ µ µ prog. prog. 05-300 05-351 05-352 05-300 Easywave Easywave Nikobus-Easywave 1-Kanal- REG-Empfänger 2-Kanal-REG-Empfänger Interface...
-
Seite 2: Inhaltsverzeichnis
1. EINFÜHRUNG 1.1.Vorschriten 1.2. Gesetzliche bestimmungen 1.3. Sendebereich zwischen Easywave-Sender und Easywave-Empfänger 1.4. Garantiebestimmung 2. TECHNISCHE DATEN: 2.1. Easywave REG-Empfänger, 1-Kanal-Dimcontroller 05-351 2.2. Easywave 2-Kanal-REG-Empfänger 05-352 2.3. Easywave spritzwassergeschützter 2-Kanal-Empfänger 05-336 2.4. Easywave Nikobus-interface 05-300 2.5. Anschlußbilder 3. PROGRAMMIEREN 3.1. Bedienungselemente 3.2. -
Seite 3: Einführung
05-351/05-352/05-336/05-300 1. EINFÜHRUNG Diese Easywave Empfänger gehören zum Niko-Funk-System, einer Installationstechnik die ohne jede Verdrahtung zwischen den Bedienungspunkten (Tastern) und den zu steuernden Geräten auskommt. Wir sprechen hier von einer “Fernbedienung”. Die Übertragung erfolgt auf der Europäisch harmonisierten Frequenz von 868,3 MHz. Auf dieser Frequenz sind nur Produkte zugelassen, die lediglich 1% = 3,6 Sec. -
Seite 4: Gesetzliche Bestimmungen
Zusammenhang mit jeder spezifischen Anlage gesehen werden müssen - die Regeln fachmännischen Könnens - Sollten Sie Fragen haben, können Sie sich an die Niko-Hotline wenden: Support Belgien: ++32 (0)3 760 14 82 Support Niederlande: ++32 (0)183 64 06 60 Support Deutschland: ++49 (0) 1 277 45-0 E-Mail: support@niko.be... -
Seite 5: Sendebereich Zwischen Easywave-Sender Und Easywave-Empfänger
Garantie: 2 Jahre ab Herstellungsdatum. Die Garantie beschränkt sich auf die Reparatur oder den Austausch des defekten Teils, soweit das Gerät normal angewendet und nicht beschädigt wurde. Niko haftet nicht für eventuelle andere Schäden die aus dem Defekt entstanden sind. Details siehe “Allgemeine Verkaufsbedingungen”... -
Seite 6: Technische Daten
05-351/05-352/05-336/05-300 2. TECHNISCHE DATEN: 2.1. Easywave REG-Empfänger, 1-Kanal-Dimcontroller 05-351 •1 potentialfreier Relaiskontakt, Wechselkontakt, 10A, 230V 50Hz. Nur geeignet für 1-phasi- ge Versorgung. Die Relaiskontakte dürfen nicht für Schaltkreise mit Schutzkleinspannung verwendet werden. •Versorgungsspannung 230V 50Hz •Für DIN-Schienenmontage, Breite: 4 TE (72mm) •Schutzart IP20... -
Seite 7: Belastungstabelle Für 05-351
05-351/05-352/05-336/05-300 BELASTUNGSTABELLE für 05-351 potentialfreier Relaiskontakt, Wechsler. Nur geeignet für 1-phasige Versorgung 10A**, 230V 50Hz, für den Schließkontakt. Der Schließer darf max. 4A, 230V 50 Hz, unterbrechen. Relaiskontakte dürfen nicht für Schaltkreise mit Schutzkleinspannung verwendet werden. **Lebensdauererwartung unter normalen Bedingungen. Für ohmsche Lasten 40 000 Schaltungen mit 10A;... -
Seite 8: Easywave 2-Kanal-Reg-Empfänger 05-352
•max. 32 Sender können in einem Empfänger programmiert werden, 16 Sender pro Kanal •Jedem Sender kann eine andere Funktion zugewiesen werden. •Anschlußbilder S105352 & S205352 BELASTUNGSTABELLE für 05-352 Pro Kanal, wie 05-351, aber mit Rollladen-/Ventilatorsteuerung; Max. Belastung Belastungstyp 230V 50Hz. -
Seite 9: Easywave Spritzwassergeschützter 2-Kanal-Empfänger 05-336
05-351/05-352/05-336/05-300 2.3. Easywave spritzwassergeschützter 2-Kanal-Empfänger 05-336 •2 potentialfreie Relaiskontakte, 1 einpoliger- und 1 Wechsel-Kontakt, 10A, 230V 50Hz. Nur geeignet für 1-phasige Versorgung. Die Relaiskontakte dürfen nicht für Schaltkreise mit Schutzkleinspannung verwendet werden. •Versorgungsspannung 230V 50Hz •Schutzart IP66 •Gebrauchen Sie Verschraubungen M16/20, Schutzart hängt von den benutzten Verschraubungen ab. -
Seite 10: Anschlußbilder
05-351/05-352/05-336/05-300 2.5. Anschlußbilder 230V ~ 50Hz 230V ~ 50Hz 230V ~ 50Hz 05-351 select 05-352 05-352 select select select select µ µ µ µ µ prog. prog. prog. S205352 S105351 S105352 (*) Brücke für elektrische Absicherung des Motors. - Seite 11 05-351/05-352/05-336/05-300 230V~ 230V ~ 50Hz Rf interface S105336 230V~ 05-300 S105300 NIKOBUS S205336 230V~...
-
Seite 12: Programmieren
05-351/05-352/05-336/05-300 3. PROGRAMMIEREN 3.1. Bedienungselemente Ein Empfänger funktioniert nur wenn die Adresse eines Senders in den Empfänger einpro- grammiert wurde. Die Programmierung erfolgt mit: Zur Auswahl des Kanals 1 oder 2 Ausgang selektiert, LED = AN 230V ~ 50Hz 05-352... -
Seite 13: Programmierung, Einlernen Eines Senders
05-351/05-352/05-336/05-300 3.2. Programmierung, Einlernen eines Senders 1. 1 x kurz die -Taste betätigen, Sie hören dann ein Bestätigungssignal. prog. 2. mit der -Taste den gewünschten Kanal mit dem Empfänger EIN schalten. select 3. wählen der Funktion (s. Funktionstabelle) mit dem Drehschalter 4. -
Seite 14: Manuell Bedienen
2-Kanal-Empfänger kann im Rollladenmodul den Ausgang für unbeschränkte Zeit geschaltet werden. Zeiteinstellungen werden nicht ausgeführt. ‘Select’-Taste (>1,6s) betätigen = Ausgang EIN oder AUS 3.6. Funktionstabellen 1. 05-351 1-Kanal-Empfänger, REG Die Schaltfunktion wird mit dem Drehschalter ‘mode’ programmiert. Mode Ausführung Wo Wie lange... -
Seite 15: Kanalempfänger Spritzwassergeschützt
2-Kanalempfänger spritzwassergeschützt Die Schaltfunktion wird mit dem Drehschalter 'mode' programmiert und ist identisch an 05-351 und 05-352. Die Modi können auch mit dem zusätzlichen Anschluss EXT1 & EXT2 programmiert werden; außer den Modi m1 & m2. Für den Modus m6 verwenden Sie 2 Taster. -
Seite 16: Tabelle Mit Zeitfunktionen
05-351/05-352/05-336/05-300 3.7. Tabelle mit Zeitfunktionen Die Zeitfunktion wird mit dem Drehschalter 'time' programmiert. EINSTELLUNGSZEITEN: Für Schaltfunktionen Für Rollladen/Ventilatorsteuerung Zeiten: Ausfallzeit T Bedienzeit T2 Wirkungszeit Bedienzeit Anmerkung unbegrenzt Ventilatorsteuerung 0.5’’ 1,5’’ 150’’ träge Rollladensteuerung 2’’ 3’’ 90’’ Rollladensteuerung 4’’ 30’’ Rollladensteuerung 6’’...
