Taglio trasversale (con azione
scorrevole)

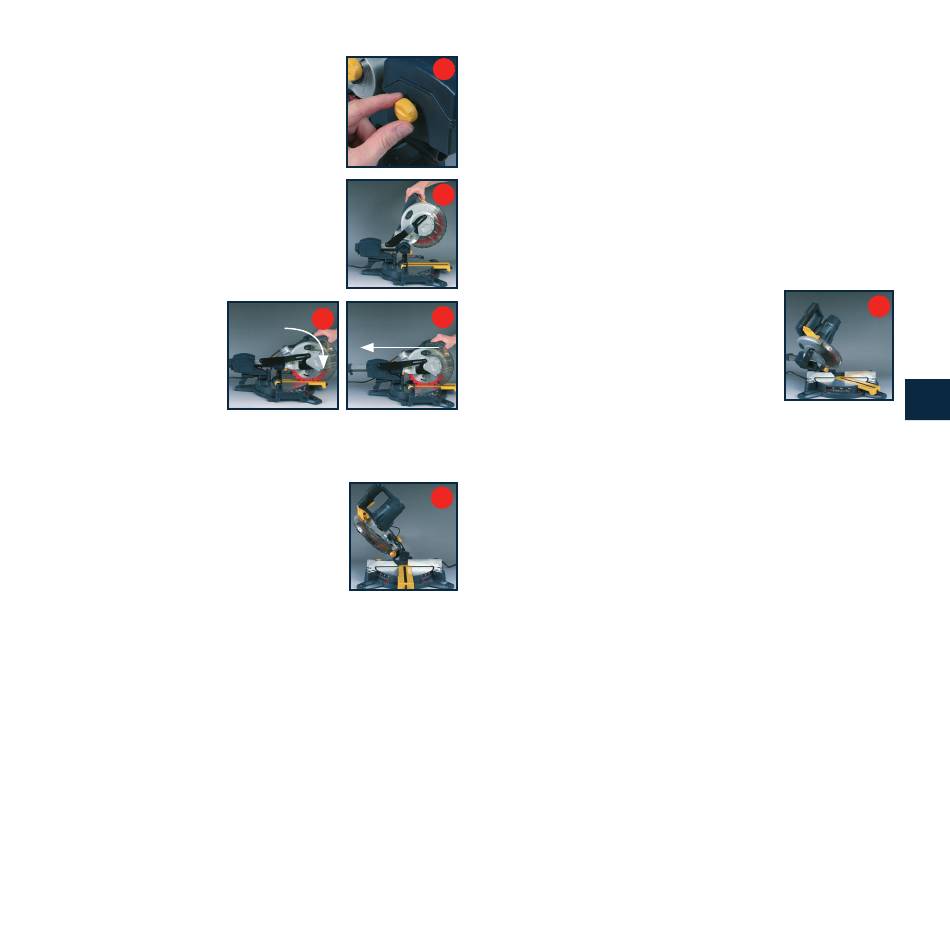

• Quando si taglia pezzi larghi, svitare prima i
sblocchi scorrevoli (21) (Fig. Y)
1. Tirare la manopola di rilascio (20), sollevare
il braccio sega (19) nella posizione più alta e
farlo scorrere verso di sé (fig. Z)
2. Tenere saldamente la maniglia e premere
il grilletto (17). Consentire alla lama di
raggiungere la velocità massima
3. Premere il fermo di rilascio (2) e abbassare
lentamente la lama nel pezzo da lavorare
(Fig. a), e farlo scivolare via da te, allo
stesso tempo fino
a quando il pezzo
viene tagliato (fig. b)
4. Rilasciare il grilletto (17)
e lasciare che la lama si
fermi prima di sollevare
la lama dal pezzo.
Attendere fino a quando la lama si ferma prima di rimuovere il
pezzo.

Taglio Inclinato

• Un taglio smusso è fatto tagliando in tutto il
grano del pezzo con la lama angolata verso la
guida e il banco obliquo. Il banco obliquo viene
impostato alla posizione zero gradi e la lama
fissato a un angolo compreso tra 0 ° e 45 °
(Fig. c)
• Utilizzare l'azione di scorrimento quando si tagliano pezzi larghi
1. Tirare la manopola di rilascio (20) e sollevare il braccio sega tutta
la sua altezza
2. Allentare le serrature obliqui (7)
3. Ruotare il banco obliquo (8) fino a quando il puntatore si allinea
con il zero della scala angolare (10)
4. Serrare nuovamente le serrature obliqui (7). AVVERTENZA:
Accertarsi di serrare le serrature obliqui prima di fare un taglio. In
caso contrario potrebbe causare al banco di muoversi durante il
taglio, causando gravi lesioni personali
5. Allentare la leva di bloccaggio (23) e spostare il braccio sega (19)
verso sinistra per l'angolo di smusso desiderato (compreso tra 0 °
e 45 °). Stringere la leva di bloccaggio (23)
6. Posizionare il pezzo piatto sul tavolo con un bordo in modo sicuro
contro il muro (11). Se la scheda è deformata, collocare il lato
convesso contro il muro. Se il lato concavo si trova contro il muro,
la scheda potrebbe rompersi ed ostruire la lama
7. Quando si esegue un taglio di pezzi lunghi di legno, sostenere
Y
8. Prima di accendere la sega, eseguire una prova generale del
9. Tenere la leva di rilascio(1) con fermezza e premere il grilletto
10. Premere la levetta di rilascio (2) e abbassare lentamente la lama
Z
11. Rilasciare il grilletto (17) e lasciare che la lama si fermai di ruotare

Un Taglio Obliquo Composto

•
a b
•
1. Tirare la manopola di rilascio (20) e sollevare il braccio sega in sù.
2. Allentare le serrature obliqui (7)
c
3. Ruotare il banco obliquo (8) fino a quando il puntatore si allinea
4. Serrare nuovamente le serrature obliqui (7). AVVERTENZA:
5. Allentare la leva di bloccaggio (23) e spostare il braccio sega (19)
6. Posizionare il pezzo piatto sul tavolo con un bordo in modo sicuro
7. Quando si esegue un taglio di pezzi lunghi di legno, sostenere
8. Prima di accendere la sega, eseguire una prova generale del
9. Tenere la leva di rilascio(1) con fermezza e premere il grilletto
10. Premere la levetta di rilascio (2) e abbassare lentamente la lama
59
l'estremità opposta del legno con un supporto rullo o una
superficie di lavoro che è a livello con il banco sega
taglio per verificare che non ci siano problemi
(17). Consentire alla lama di raggiungere la sua massima velocità.
dentro e attraverso il pezzo
prima di sollevare la lama dal pezzo. Attendere fino a quando la
lama si arresta prima di rimuovere il pezzo in lavorazione.
Un taglio composto obliquo comporta l'uso di
un angolo obliquo e un angolo di bisellatura
contemporaneamente (Fig.D). Viene usato
nel fare cornici, per il taglio delle modanature,
realizzazione di scatole con lati inclinati e per
la definizione del tetto
Eseguire sempre una prova di taglio su un pezzo di legno di
scarto prima di tagliare il pezzo. Utilizzare l'azione di scorrimento
quando si tagliano pezzi larghi
con l'angolo desiderato sulla scala d'inclinazione (10)
Accertarsi di serrare le serrature obliqui prima di fare un taglio.
In caso contrario si potrebbe causare la tavola mobile durante il
taglio, causando gravi lesioni personali
verso sinistra per l'angolo di smusso desiderato (compreso tra 0 °
e 45 °). Stringere la leva di bloccaggio (23)
contro il muro (11). Se la scheda è deformata, collocare il lato
convesso contro il muro. Se il lato concavo è posizionato contro il
muro, la scheda potrebbe rompersi ed ostruire la lama
l'estremità opposta del legno con un supporto rullo
taglio per verificare che non ci siano problemi
(17). Consentire alla lama di raggiungere la sua massima velocità.
dentro e attraverso il pezzo
d
