Bedienung des Poolreinigers – Anschließen des Kabels
Steckertyp

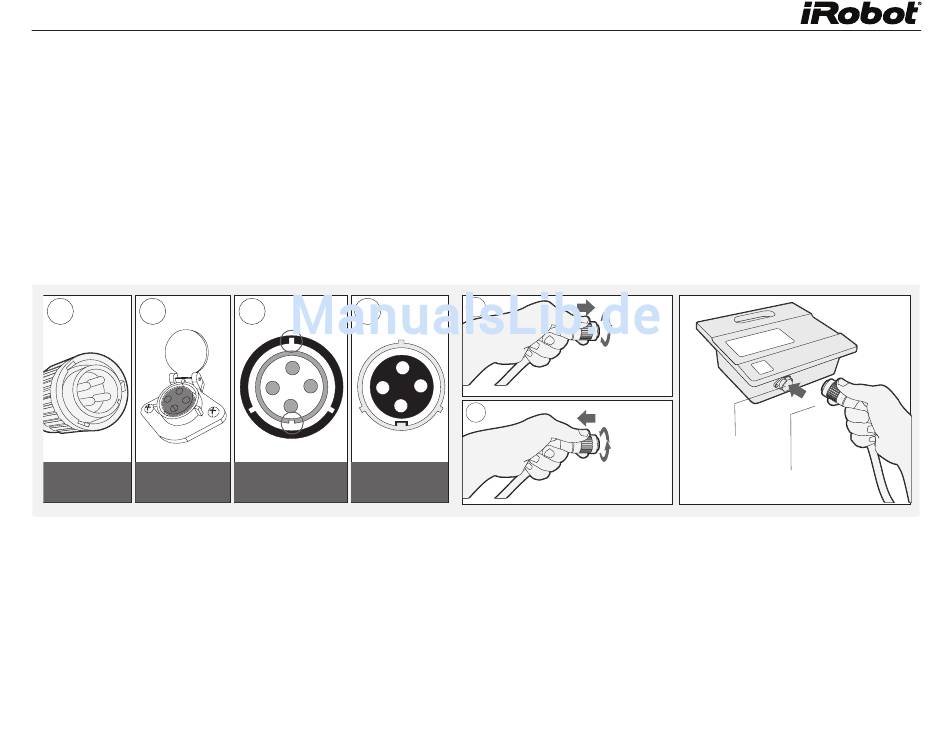

Gehen Sie folgendermaßen vor, um das Kabel (Abb. A) an die Buchse am Netzteil (Abb. B) anzuschließen:
1. Verwenden Sie den in Abb. C dargestellten Stecker mit der Passfeder und den drei Außennuten.
2. Richten Sie die Passfeder und die Nuten des Kabelsteckers genau auf deren Entsprechungen
an der Buchse des Netzteils aus (Abb. D).
3. Stecken Sie den Stecker in die Buchse des Netzteils.
4. Sobald der Stecker eingesteckt ist, drehen Sie ihn nach rechts, um ihn zu verriegeln (Abb. E).
5. Um den Stecker zu entfernen, drehen Sie ihn zunächst zum Entriegeln nach links, und ziehen Sie ihn
anschließend heraus (Abb. F).
A B
Stecker Buchse
am Kabel am Netzteil
C D
Nut Nut
Passfeder Passfeder
Stecker am Kabel Buchse
am Netzteil
E
Zum Verriegeln
drücken und nach
rechts drehen
F
Zum Entriegeln
nach links drehen
und ziehen
Buchse (B)
Stecker am Kabel (A)
