- Seite 1 LUFTHEIZ-/LUFTKÜHLGERÄTE STEUERMODUL L4B2 Bedienungs- und Montageanleitung 3086850_a I 02/2015...
- Seite 2 LUFTHEIZ-/LUFTKÜHLGERÄTE Original-Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Handbuch......................4 Zeichenerklärung....................... 4 Vorschriften und Normen....................4 Rechtliche Hinweise......................4 Sicherheitshinweise......................5 Bestimmungsgemäße Verwendung.................. 5 Möglicher Fehlgebrauch....................5 Restgefahren........................6 Lieferung..........................6 Pflichten des Betreibers....................6 Entsorgung der Verpackung..................... 6 Produktbeschreibung......................7 Konformitätserklärung......................7 Technische Daten......................8 Anschlußmöglichkeiten......................8 Montage..........................9 Abmessungen........................9 Anbaubeispiele........................ -
Seite 4: Zu Diesem Handbuch
LUFTHEIZ-/LUFTKÜHLGERÄTE Zu diesem Handbuch Lesen Sie diese Dokumentation vor Montage und Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und muß bei Veräuße- rung dem Käufer mit übergeben werden. -
Seite 5: Sicherheitshinweise
Es gelten die allgemein anerkannten Regeln der Technik, insbesondere DIN VDE0100-100 und DIN VDE 0100-530. Die aktuell gültige nationale Gesetzgebung und Regularien sind zu beachten. Achtung! AL-KO Therm GmbH übernimmt keine Haftung für Schäden, die durch Nichteinhaltung der Sicherheitshinweise entstanden sind! Das Steuermodul darf nicht im Ex-Bereich und für Einphasen-Wechselstrommotoren eingebaut werden. -
Seite 6: Restgefahren
Verletzungen durch unkoordiniertes Arbeiten Gefährdung durch Arbeiten an der elektrischen Anlage, an den Kabeln und Anschlüssen Lieferung Das Steuermodul wird in der Regel an den AL-KO Luftheizgeräten / Luftkühlgeräten angebaut ausge- liefert. Das Steuermodul kann optional auch gesondert bestellt werden. -
Seite 7: Produktbeschreibung

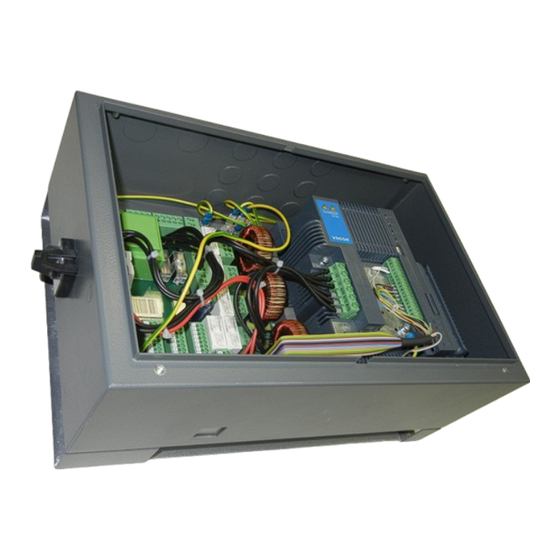

Produktbeschreibung Produktbeschreibung Das Steuerungsmodul besteht aus einem Gehäuse mit eingebauter CB-RSH (Anschlussplatine mit Revisi- onsschalter) und einem AMD (Frequenzumrichter) für AL-KO Luftheizgeräte/ Luftkühlgeräte mit Drehstrom- motoren 3x400VAC. Das Steuermodul bietet Anschlussmöglichkeiten für AL-KO Steuerungszubehör und potentialfreie Kontakte für verschiedene Betriebsmeldungen. -
Seite 8: Technische Daten
LUFTHEIZ-/LUFTKÜHLGERÄTE Technische Daten Zulässige Betriebstemperatur: 0 bis 55°C Zulässige Lagertemperatur: -10 bis 65°C Zul. Umgebungstemperatur: -10 bis 65°C Abmessungen: 350x230x120 mm (B x H x T) Schutzart: IP54 Betriebsspannung: 3 x 400VAC, 50Hz (3P+N+PE) Nennstrom (In): max. 10A bei 3 x 400VAC Steuerspannung: 24VDC bzw. -
Seite 9: Montage
Montage, Elektrischer Anschluss, Versorgungsanschluss usw. dürfen nur von ausgebilde- tem und autorisiertem Fachpersonal durchgeführt werden! Das Steuermodul L4B2 muss, falls nicht bereits am Gerät vormontiert, so installiert werden, dass die Störungs- und Betriebsleuchten im Gehäuseunterteil von Boden aus sichtbar sind. -
Seite 10: Anbaubeispiele
LUFTHEIZ-/LUFTKÜHLGERÄTE Anbaubeispiele Abb. 4-1: Anbaubeispiel LH-INDUSTRIE 1 Steuermodul L4B2 2 LH-INDUSTRIE Abb. 4-2: Anbaubeispiel LH-KOMFORT 1 Steuermodul L4B2 3 Kabelverbindung 2 LH-KOMFORT Original-Bedienungsanleitung... -
Seite 11: Bedienung
Bedienung Bedienung Der Revisionsschalter dient dem Ein- und Ausschalten der Netzspannung der Drehzahlsteuerung AMD (400V AC, 50 Hz). Warnung! Die Netzspannung an den Eingangsklemmen sowie die Steuerspannung der CB-RSH blei- ben nach Ausschalten des Schalters weiterhin erhalten. Eingriffe an der AMD / CB-RSH und dem Ventilator dürfen nur im spannungsfreien Zustand vorgenommen werden. -
Seite 12: Anhang
CB-RSH innerhalb der gleichen Raumzone die Geräte sowie die potentialfreien Kontakte angeschlossen werden. Die Luftheizersteuerung L4B2 kann mit der Vorherigen Luftheizersteuerung L4B als Erwei- terungsmodul kombiniert und als Ersatzsteuerung eingesetzt werden. Beachten Sie bitte die Anschlusspläne und die dafür vorgesehenen Anschlussklemmen. - Seite 13 3086850_a...
