Inhaltszusammenfassung für KaMo FWS Eco

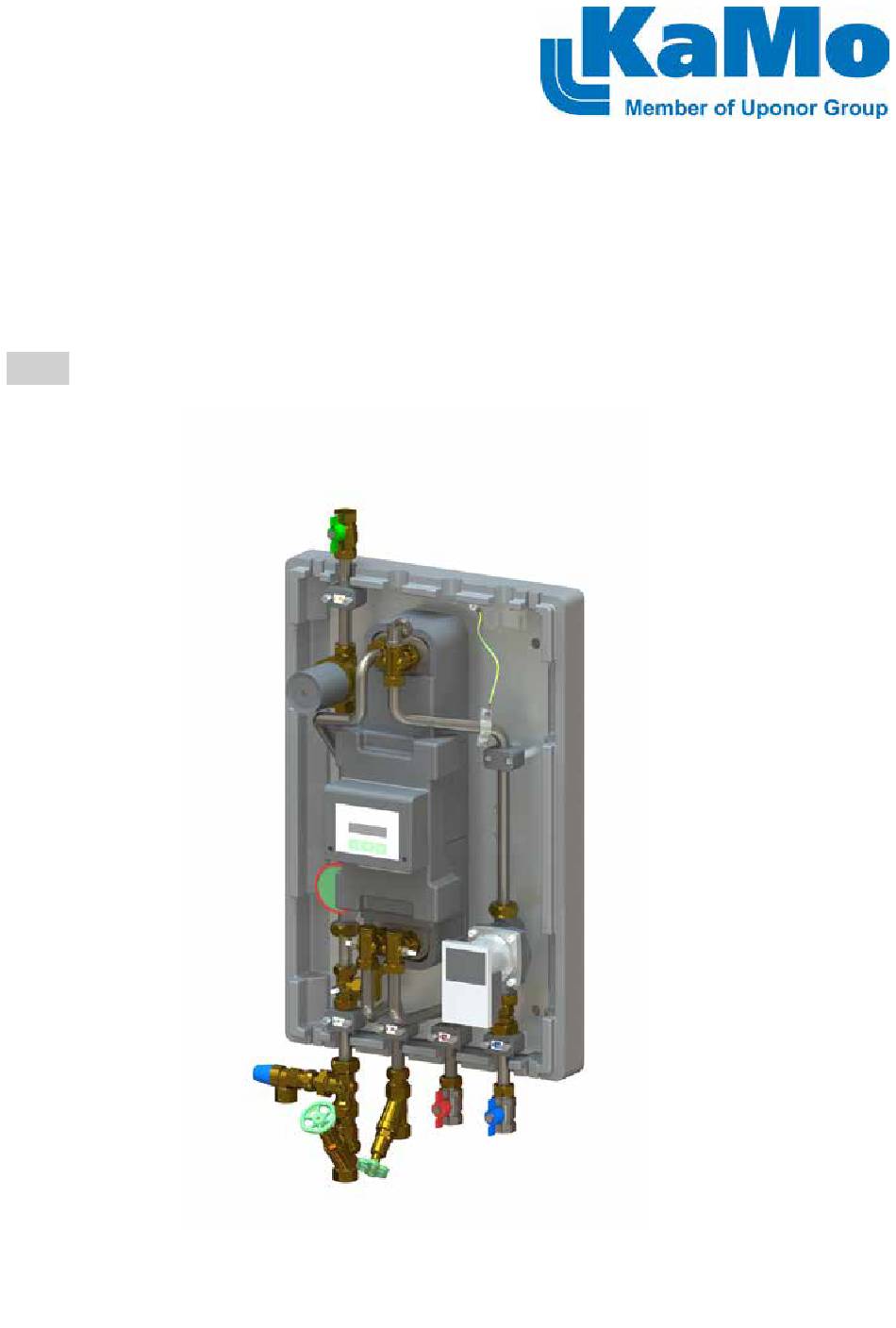

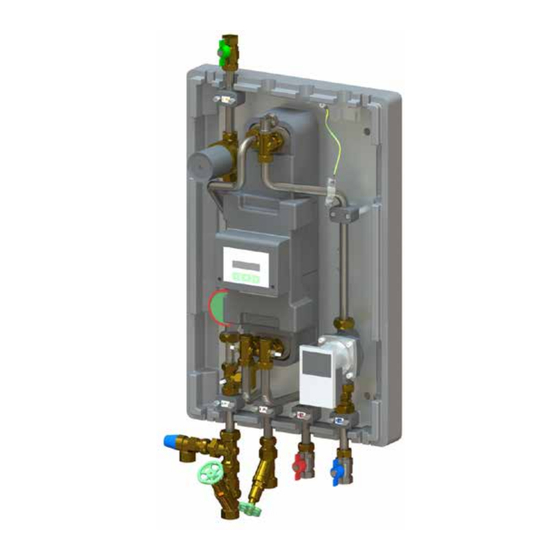

- Seite 1 Frischwasserstation: FWS Eco Montageanleitung...
-
Seite 2: Inhaltsverzeichnis
Montage Sicherheitsanschlussgruppe (bauseits) ....... 9 Leistungskurven und Rücklauftemperaturen Thermisches Vormisch-Regelset (TVR) bauseits in den wandhängen- FWS Eco Mini (14 Platten) (10-45 ° C / 10-60 ° C) ......24 den Stationen. Druckverluste FWS Eco Standard (20 Platten) Optional als Modul in den Standgeräten ..........9 (10-45 ... -
Seite 3: Allgemeine Hinweise
DIN 1988 Technische Regeln für Trinkwasser-Installation Für Länder außerhalb der Bundesrepublik Deutschland sind (TRWI) entsprechende nationale Vorschriften verbindlich! DIN 50930 Teil 6 Beeinflussung der Trinkwasserbeschaffenheit DIN 2001 Trinkwasserversorgung aus Kleinanlagen und nicht ortsfesten Anlagen Frischwasserstation FWS ECO l Montageanleitung l 3... -
Seite 4: Verbrennungs- Und Verbrühungsgefahr Vermeiden
Verwenden Sie bei einem Austausch ausschließlich Original- • Berühren Sie elektrische Bauteile niemals mit nassen oder teile des Herstellers oder die des Herstellers freigegebenen feuchten Körperteilen. Ersatzteile. • Ziehen Sie niemals an elektrischen Leitungen. 4 l Frischwasserstation FWS ECO l Montageanleitung... - Seite 5 Instandhaltungsarbeiten (Wartung- und Instandset- zung) durchzuführen. Autorisierte Fachhandwerker müssen über einen anerkannten Ausbildungsnachweis oder über entsprechende Kenntnisse für den jeweiligen Fachbereich verfügen, der für die Beachtung der bestehenden Vorschriften, Regeln und Richtlinien verantwortlich ist. Frischwasserstation FWS ECO l Montageanleitung l 5...
-
Seite 6: Geräte- Und Funktionsbeschreibung
Rücklauftemperatur schaltet der Regler die Pumpe aus. Es kann zwischen dauernder und zeitlich einstellbarer Zirkulati- Gewicht ca. 27 kg onsfunktion gewählt werden. Die Regelung der Pumpe wird bei jeder Zapfung freigegeben und ist für eine einstellbare Nachlaufzeit aktiv. 6 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 7: Frischwasserstation Fws Eco
Anschlussbeispiel mit Pufferspeicher Legende: A. TW vom Strang B. TWW Wohnung C. HZ-VL-PR D. HZ-RL-PR E. BWZ 1. Pufferspeicher 1. Pufferspeicher 2. FWS ECO 2. FWS-V200-30 HE-22 mit BWZ Vorlauf Kessel Rücklauf Kessel Frischwasserstation FWS ECO l Montageanleitung l 7... -
Seite 8: Hydraulikschema Ausstattungsbeispiel
E. BWZ OK-Isolierung OK-Isolierung Fertigwandabstand ca.67 mm Fertigwandabstand ca.67 mm bis Mitte Verschraubung bis Mitte Verschraubung 97,5 97,5 97,5 97,5 8 l Frischwasserstation FWS ECO l Montageanleitung Index Änderung Index Änderung Gezeichnet/Datum Gezeichnet/Datum Geprüft/Datum Geprüft/Datum Freigabe/Datum Freig Die Weitergabe sowie Vervielfältigung, Verwertung und Mitteilung dieses Inhalts ist nur mit unserer Benennung/Bauvorhaben Die Weitergabe sowie Vervielfältigung, Verwertung und Mitteilung dieses Inhalts ist nur mit unserer... -
Seite 9: Montage
Rohr 3 mit Pumpe verbinden und mit Rohrschelle befestigen. • Kugelhahn (DVGW) auf Überwurfmutter mit Dichtung montieren. • Alle Verbindungen fest anziehen. • Zirkulationspumpe mit Gegenstecker verbinden (230 V). • Ansteuerung der Hocheffizienzpumpe über PWM-Signal. Stecker verbinden (auf Farben achten). Frischwasserstation FWS ECO l Montageanleitung l 9... -
Seite 10: Aufputzmontage Für Wandhängende Stationen
Dichtigkeit der flachdichtenden Verbindungen in der Frischwas- serstation kontrollieren. Verbindungen ggf. nachziehen, beim Nachziehen von Verbindungen immer Gegenseite kontern! • Regelmäßig aufgestaute Luft in der Frischwasserstation durch Öffnen der Entlüftungsschraube entfernen. Hierbei den Anlagen- betriebsdruck beachten, ggf. nachfüllen. 10 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 11: Beschreibung Des Reglers
Die Pumpen sind in der Station montiert. Für die FWS-ECO-Station werden PWM ansteuerbare E-Pumpen (Primärpumpe P1: Wilo Yonos Para 15/1-7.5; Zirkulationspumpe P2: xylem eco_B_PWM_15-3/65) verwendet. Temperaturfühler Die Temperaturfühler sind in der Station montiert. Frischwasserstation FWS ECO l Montageanleitung l 11... -
Seite 12: Klemmplan (Leiterplatte Im Regler)
Ausgänge und Datenkabel mit Steuerleitung bzw. Telefonkabel an- Aderendhülse zusammenfassen schließen! (X x 0,35 / LIYY... bzw. J-YY...) Bei größeren Leitungslängen, industrieller Umgebung bzw. für E-Pum- pen geschirmte Leitungen verwenden (LI Y (St) Y..., J-Y (St) Y...) 12 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 13: Funktion
⊥ (X22) Masse für E1-E2 - Frei - - Frei - Schalt-Ausgang Photomos-Relais (max. 24 V / 250 mA) (X23) - Frei - - Frei - (X24) - Frei - - Frei - Frischwasserstation FWS ECO l Montageanleitung l 13... -
Seite 14: T-Fühler-Eingang
- Frei - Transmit / Sendeleitung (ws)/(ge) Datenkabel (1) Receive / Empfangsleitung (gn)/(or) Datenkabel (1) 5 V (ge) / (---) Datenkabel (1) * Lieferumfang: für LSTP42A1 (1) Option: nur mit Datenkabel RS232NTLS oder -USB. 14 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 15: Schnittstellen-Anschluss
Zum Mitschreiben der Daten wird ein Terminal-Programm (Download, zum Beispiel Tera Term) benötigt. Übertragungseinstellungen Port = COM 1 … COM X Übertragungsrate = 19200 bit/s Datenbits Parität = keine Stoppbits Protokoll = kein Protokoll Frischwasserstation FWS ECO l Montageanleitung l 15... -
Seite 16: Bedienung Und Einstellung
Die mit (◄) / (►) geänderten und (■) übernommenen Einstell-Wer- te werden dabei nicht gespeichert und durch die Speicher-Werte überschrieben. Zum dauerhaften Speichern der Einstell-Werte müssen mit der Taste (■) alle Einstellwerte durchlaufen werden, bis „EINSTELLUNGEN GESPEICHERT“ erscheint. 16 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 17: Bedienung Und Einstellung Zusatz
Durch 10 Sekunden langes Drücken der (■) Taste wechselt man in die „Spezialcode-Eingabe“. Hier kann man durch Eingabe des Spezialcodes „13“ in eine erweiterte Menüsteuerung wechseln. (Einige Menüpunkte werden nur mit entsprechendem optionalem Zubehör angezeigt)!!! Frischwasserstation FWS ECO l Montageanleitung l 17... -
Seite 18: Menü-Übersicht / Experte (Setupcode 20)
Menü-Übersicht / Experte (SETUPCODE 20) 18 l Frischwasserstation FWS ECO l Montageanleitung... - Seite 19 Frischwasserstation FWS ECO l Montageanleitung l 19...
- Seite 20 20 l Frischwasserstation FWS ECO l Montageanleitung...
- Seite 21 Frischwasserstation FWS ECO l Montageanleitung l 21...
- Seite 22 22 l Frischwasserstation FWS ECO l Montageanleitung...
- Seite 23 Frischwasserstation FWS ECO l Montageanleitung l 23...
-
Seite 24: Kennliniendiagramme
Druckverlust (siehe Diagramm) addiert werden. addiert werden. angegebenen Druckverlust (siehe Diagramm) addiert werden. Leistungskurven und Rücklauftemperaturen FWS Eco Mini (14 Platten) (10-45 ° C / 10-60 ° C) nd Rücklauftemperaturen Leistungskurven und Rücklauftemperaturen Leistungskurven und Rücklauftemperaturen Kaltwassererwärmung um 35 K (10 - 45°C) Kaltwassererwärmung um 40 K (10 - 50°C) -
Seite 25: Druckverluste Fws Eco Standard (20 Platten) (10-45 ° C / 10-60 ° C)
Druckverlust (siehe Diagramm) addiert werden. angegebenen Druckverlust (siehe Diagramm) addiert werden. addiert werden. angegebenen Druckverlust (siehe Diagramm) addiert werden. Leistungskurven und Rücklauftemperaturen FWS Eco Standard (20 Platten) (10-45 ° C / 10-60 ° C) nd Rücklauftemperaturen Leistungskurven und Rücklauftemperaturen Leistungskurven und Rücklauftemperaturen Kaltwassererwärmung um 40 K (10 - 50°C) -
Seite 26: Druckverluste Eco Plus (30 Platten) (10-45 ° C / 10-60 ° C)
20,0 80°C 70°C 70°C 85°C 85°C 20,0 85°C 20,0 75°C 75°C 15,0 80°C 15,0 80°C 15,0 85°C 15,0 85°C 10,0 10,0 10,0 10,0 Zapfleistung Liter/min Zapfleistung Liter/min Zapfleistung Liter/min Zapfleistung Liter/min Zapfleistung Liter/min 26 l Frischwasserstation FWS ECO l Montageanleitung... -
Seite 27: Hinweise Für Den Einsatz Von Plattenwärmetauscher
Kein Einsatz Pas d‘utilisation 1000 100 0 10 0 Einsatz ohne Probleme Einsatz ohne Probleme No problem for application Sans problémes 10 0 Temperatur (°C) Zulässiger Chloridgehalt in Abhängigkeit der Temperatur (1.4404/SA240 316L). Frischwasserstation FWS ECO l Montageanleitung l 27... - Seite 28 KaMo GmbH Max-Planck-Straße 11 89584 Ehingen Germany KaMo behält sich das Recht vor, ohne vorherige Ankündigung Änderungen 1039032 11.2019 an der Spezifikation von integrierten Komponenten vorzunehmen, die mit der www.kamo.de Politik der kontinuierlichen Verbesserung und Entwicklung übereinstimmen. Produktion KeL...
