RU

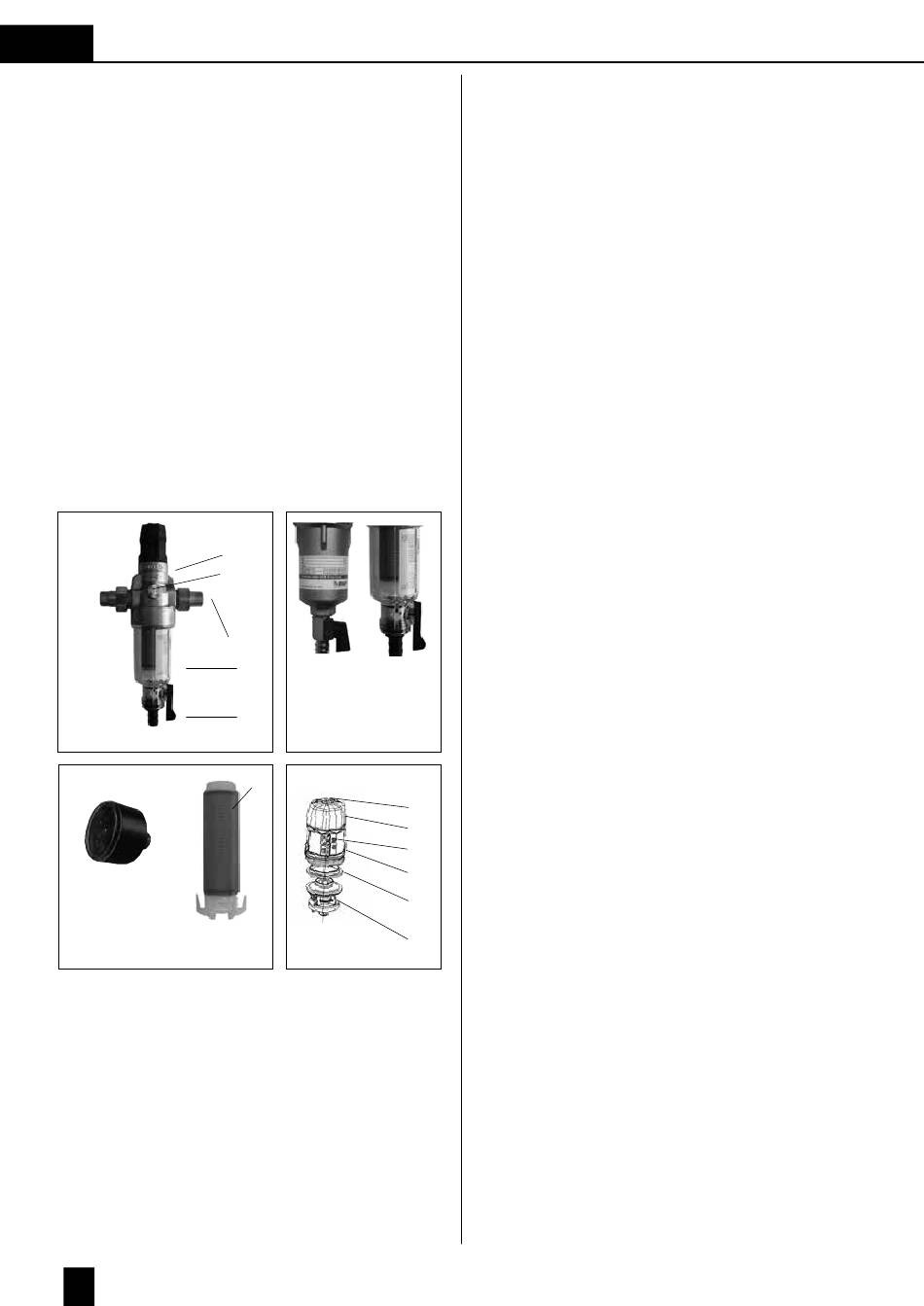

1. Комплект поставки
Protector mini HWS C/R состоит из:
1. головной части из латуни с pедукционный клапан
2. Резьбовые соединения и уплотнения, исключая
810599
3. пластиковая нижняя часть для холодной воды,
исключая 810560 Латунная нижняя часть для
4. фильтрующего элемента из высококачественной стали
5. промывного клапана
Редуктор давления включает:
6. Установочный винт
7. Ручка настройки редукционного клапана
8. Индикация регулируемого параметра давления
на выходе
9. Пружинная крышка
10. Торцевое уплотнение
11. Вставка редукционного клапан
12. 1/4 "разъем для подключения дополнительного
датчика давления
Фильтр горячей воды
принадлежности:
манометр
(Art.-Nr. 333800)
Фильтрующий
элемент (072843)
2. Применение
2.1 Применение
Рычажный фильтр Protector mini HWS предназначен для
фильтрации холодной питьевой и хозяйственной воды.
Он защищает трубопроводы и подключенные к ним
компоненты системы от функциональных нарушений
и коррозии в результате действия таких посторонних
примесей, как частицы
ржавчины, опилки, песок, пенька и пр.
32
1
12
2
3
Латунная Латунная
нижняя нижняя
часть для часть для
5
H/R
горячей
воды C/R
4
Фильтр не предназначен для очистки циркуляционной
воды, обработанной реагентами, и охлаждающей воды
для поточного охлаждения.
Если в воде есть крупные частицы грязи, перед фильтром
следует устанавливать отделитель крупных частиц.
Фильтр не предназначен для очистки масел, жиров,
растворителей, мыльных растворов и смазочных сред,
а также водорастворимых веществ.
2.2 Редукционный клапан
Встроенный редукционный клапан, подключаемый после
фильтра, служит для снижения давления и настройки
нужного давления на выходе – преимущественно в
системе водоснабжения дома. Он держит настроенное
давление на выходе приблизительно постоянным,
например, между 16 бар на входе и 3 бар на выходе.
Равномерное и не слишком высокое давление защищает
арматуру и приборы всей системы водоснабжения
дома, помогает экономить до 50% воды и понижает
шумы.
3. Принцип действия
3.1 Применение
Неочищенная вода через входное отверстие попадает
в фильтр и проходит по фильтрующему элементу к
выходному отверстию для чистой воды. При этом
механические
задерживаются на внешней стороне фильтровальной
ткани. Чистая вода подается в систему трубопроводов.
Если из-за
фильтрующего элемента заметно падает давление
воды, следует заменить или почистить фильтрующий
элемент. Замену фильтрующего элемента производить
6
не реже 1 раз в 6 месяцев.
7
8
3.2 Редукционный клапан
9
Редукционный
10
разгруженного односедельного клапана. Управление
осуществляется, исходя из давления на выходе через
11
мембрану, и нажимную пружину, напряжение которой
– и тем самым давление на выходе – можно изменить
с помощью ручки настройки (7). Индикация манометра
(8) показывает соответствующее отрегулированное
значение давления на выходе.
4. Требования к месту монтажа
Внимание: в соответствии с Законом о воде AVB
Wasser V, § 12.2. монтаж установки должен
выполняться организацией водоснабжения или
специализированной монтажной фирмой.
примеси размером
увеличивающегося
клапан работает по
>30/100μм
загрязнения
принципу
