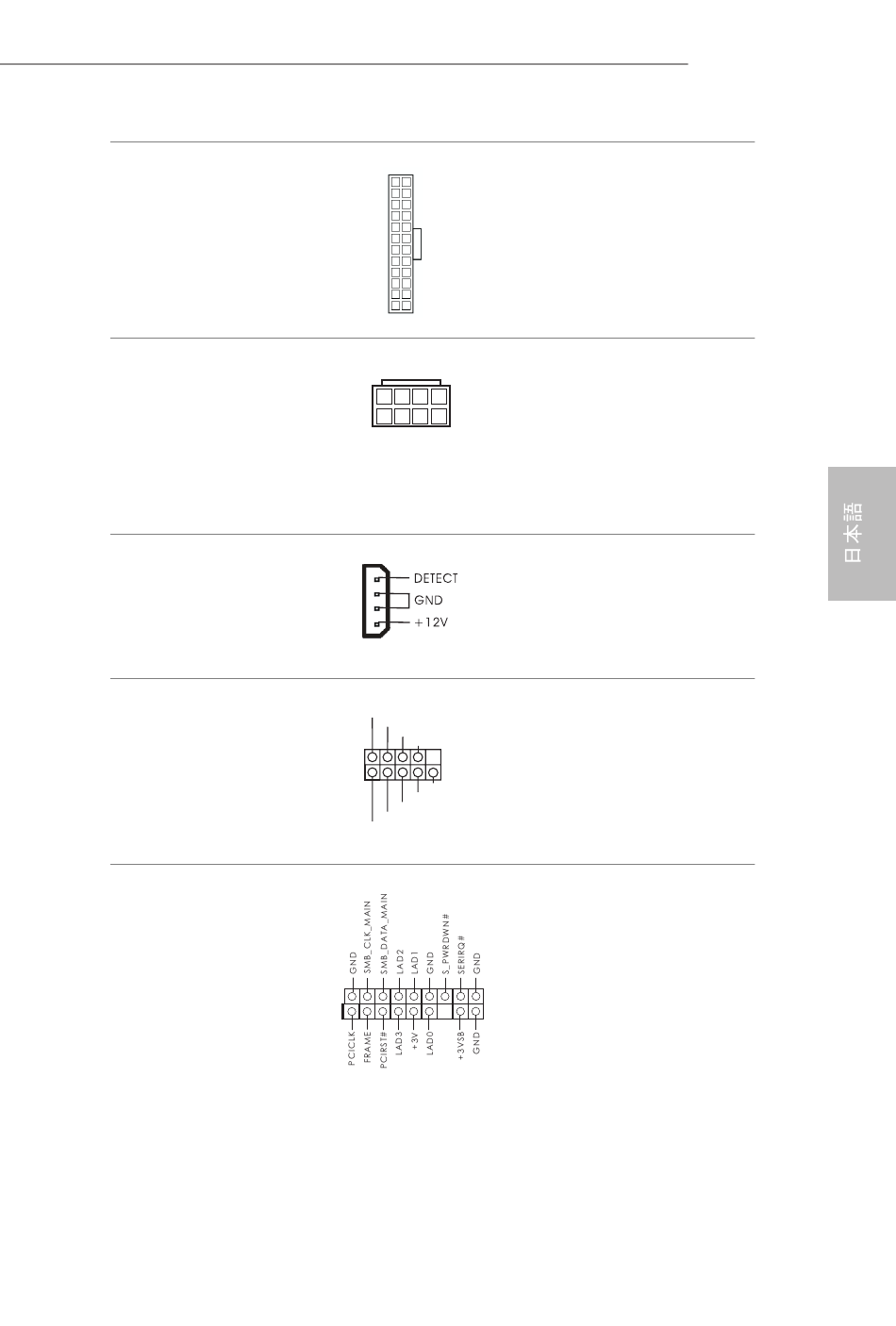

ATX 電源コネクター
（24 ピン ATXPWR1）
（p.1、 No. 5 参照）
ATX12V 電源コネクター
（8 ピン ATX12V1）
（p.1、 No. 2 参照）
PCIe 電源コネクタ
（4 ピン PCIE_PWR1）
（p.1、 No. 25 参照）
シリアルポートヘッダー
（9 ピン COM1）
（p.1、 No. 22 参照）
TPM ヘッダー
（17 ピン TPMS1）
（p.1、 No. 19 参照）
12 24
1 13
8 5
4 1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
このマザーボードは 24 ピ
ン ATX 電源コネクター
を提供します。 20 ピンの
ATX 電源を使用するに
は、 ピン 1 と 13 番に合わ
せて接続してく ださい。
このマザーボードは 8 ピ
ン ATX12V 電源コネク
ターを提供します。 4 ピン
の ATX 電源を使用する
には、 ピン 1 と 5 番に合
わせて接続してく ださい。
4 枚以上のグラフ ィ ックスカード
を取り付ける場合は、 4 ピンモレ
ックス電源ケーブルをこのコネ
クタに接続してく ださい。
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
このコネクターはトラス
テッ ドプラッ トフォーム
モジュール （TPM） システ
ムをサポートし、 鍵、 デジ
タル証明書、 パスワード、
データを安全に保管する
こ とができます。 TPM シ
ステムはまた、 ネッ トワー
クセキュ リティを高め、 デ
ジタル証明書を保護し、
プラッ トフォームの完全
性を保証します。
