Montage / Ajustage Du Bourrelet De Dossier
Et De Plate-Forme

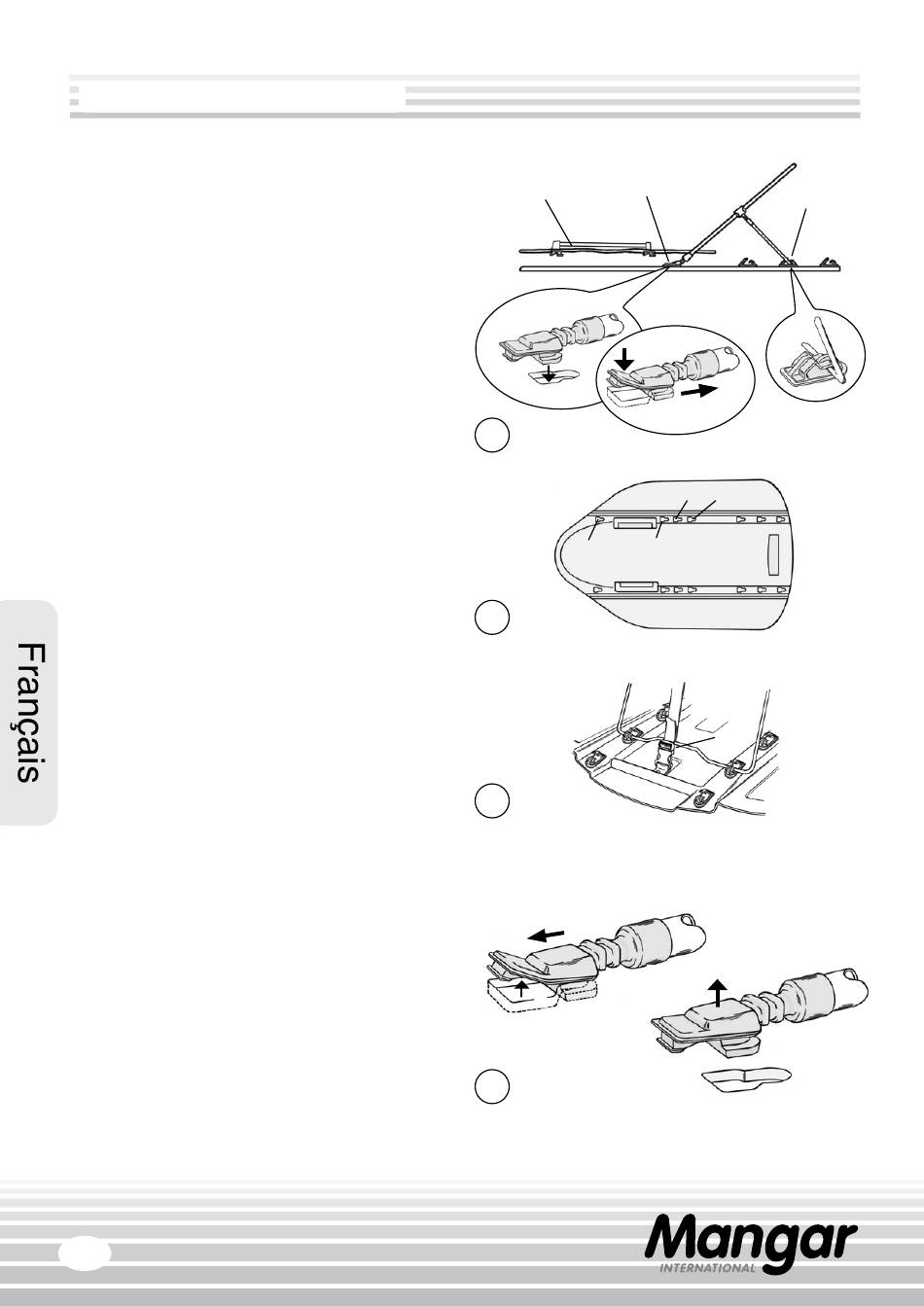

• Le dossier et les bourrelets de plate-forme sont
fixés sur la plate-forme avec des pattes en
matière plastique insérées dans des fentes en
trou de serrure. Positionner et glisser la patte
dans la fente de la façon illustrée (1 et 2 fig. 1)
et enfoncez la fiche de verrouillage jusqu'à ce
qu'elle "clique" en place (3 fig. 1).
• Montez les charnières du dossier sur les
fentes (A ou B fig. 2). REMARQUE : si l'on
utilise les fentes antérieures (B), transférer les
deux "bouchons d'obturation" sur les fentes
postérieures (A).
• Ajuster l'angle du dossier en positionnant la
barre de support dans un des trois loquets
(C, fig. 1). On peut baisser à fond le dossier
en desserrant la barre de support des loquets,
et en permettant au dossier de se mettre à plat.
• Ajuster l'angle d'inclinaison du dossier sur la
position désirée, et raccorder la boucle sur
la courroie de retenue du dossier (A fig. 3).
Tendre la courroie de façon à bloquer l'angle
du dossier. Pour modifier l'angle d'inclinaison
du dossier, desserrer la boucle avant de
modifier l'angle d'inclinaison, puis raccorder la
boucle et tendre la courroie de façon à bloquer
le dossier sur son nouvel angle d'inclinaison.
• Monter le bourrelet de la plate-forme (D fig.1)
en insérant simultanément les pattes de matière
plastique dans les fentes (E et F fig. 2).
Pour desserrer les pattes en matière plastique,
afin d'enlever le dossier et le bourrelet de la plate-
forme :
• Trouver la fiche de verrouillage sur le dessous
de la plate-forme, puis pousser cette fiche vers
le haut (1 fig. 4).
• Glisser et soulever la patte hors de la fente
(2 et 3 fig. 4).
