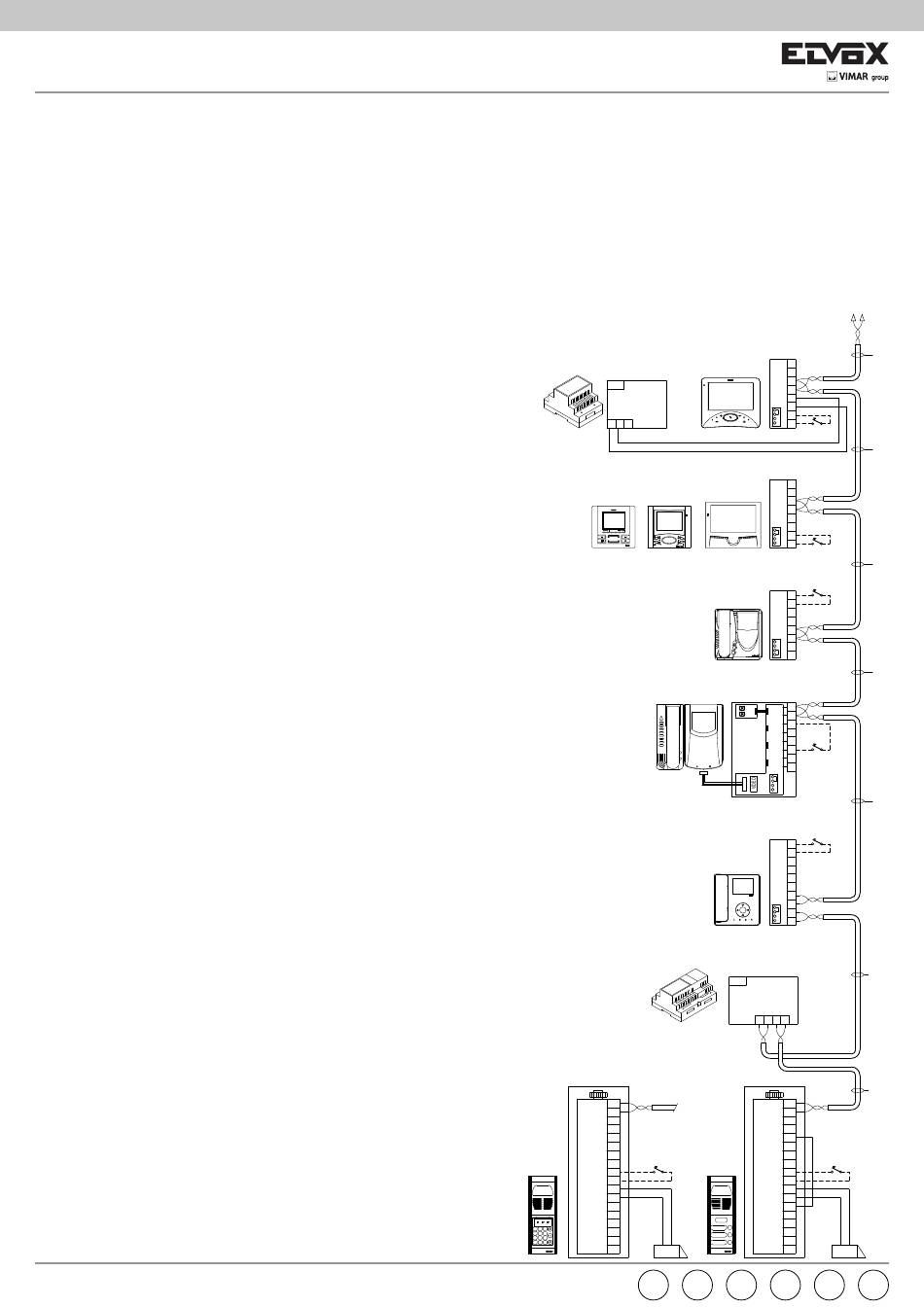

IMPIANTO VIDEOCITOFONICO MONO E PLURIFAMILIARE CON UNA TARGA VIDEO (RIF. SI437).
SINGLE AND MULTIPLE RESIDENCE VIDEO DOOR ENTRY SYSTEM WITH ONE VIDEO ENTRY PANEL (REF. SI437).
SYSTÈME DE PORTIERS VIDÉO MONO ET PLURIFAMILIAL AVEC UNE PLAQUE VIDÉO (RÉF. SI437).
EIN- UND MEHRFAMILIEN-VIDEOTÜRSPRECHANLAGE MIT EINER VIDEO-TÜRSTATION (NR. SI437).
INSTALACIÓN DE VÍDEO-PORTEROS UNIFAMILIAR Y PLURIFAMILIAR CON PLACA VÍDEO (REF. SI437).
INSTALAÇÃO DE VIDEOPORTEIRO MONO E PLURIFAMILIAR COM BOTONEIRA DE VÍDEO (Refª. SI437).
B0 - Videocitofono serie Wide touch Art. 7311, 7321
B1 - Videocitofono serie 7200, Art. 7211
B2 - Videocitofono serie 6600
Art. 6611, 661C, 6711, Art. 6621, 662C, 6721
B3 - Videocitofono serie 6800
Art. 6801, Art. 68MV + 68M1
B4 - Videocitofono serie Petrarca
Art. 6029 + 6209 + 6145, Art. 6029/C + 6209 + 6145
B5 - Videocitofono serie Giotto Art. 6329, 6329/C
B6 - Videocitofono serie Tab Art. 7529, 7529/D
D - Targa esterna video a pulsanti
D0 - Targa esterna video alfanumerica
F - Alimentatore Art. 6922
G - Alimentatore supplementare Art. 6923
K - Pulsante di chiamata fuoriporta
L - Serratura elettrica 12V d.c.
P - Comando apriporta
X - Cavo Art. 732H, 732I (Due Fili Twistati)
B0 - Wide touch series monitor type 7311, 7321
B1 - 7200 series monitor type 7211
B2 - 6600 series monitor
type 6621, 662C, 6721, 6611, 661C, 6711
B3- 6800 series monitor type 6801
type 68MV + 68M1
B4 - Petrarca series monitor
type 6029 + 6209 + 6145, type 6029/C + 6209 + 6145
B5 - Giotto series monitor Art. 6329, 6329/C
B6 - Tab series monitor Art. 7529, 7529/D
D - Traditional push-button video entrance panel
D0 - Video entry panel with alphanumeric display
F - Power supply unit type 6922
G - Power supply unit type 6923
K - Door call push-button
L - Electric lock 12V d.c.
P - Door release control
X- Cable type 732H, 732I (Twisted Pair)
B0 - Moniteur seriesWide touch Art. 7311, 7321
B1 - Moniteur série 7200, Art. 7211
B2 - Moniteur série 6600
Art. 6611, 661C, 6711, 6621, 662C, 6721
B3 - Moniteur série 6800
Art. 6801, Art. 68MV + 68M1
B4 - Moniteur série Petrarca
Art. 6029 + 6209 + 6145, Art. 6029/C + 6209 + 6145
B5 - Moniteur série Giotto Art. 6329, 6329/C
B6 - Moniteur série Tab Art. 7529, 7529/D
D - Plaque de rue video avec bouton-pussoirs traditionnels
D0 - Plaque de rue avec display alphanumérique video
F - Alimentation Art. 6922
G - Alimentation Art. 6923
K - Bouton appel palier
L - Gâche électrique 12V c.c.
P - Commande ouvre-porte
X - Câble Art. 732H, 732I (Deux Fils Torsadés)
B0 - Monitore der Serie Wide touch Art. 7311 , 7321
B1 - Monitore der Serie 7200, Art. 7211
B2 - Monitore der Serie 6600
Art. 6611, 661C, 6711, 6621, 662C, 6721
B3 - Monitore der Serie 6800
Art. 6801, Art. 68MV + 68M1
B4 - Monitore der Serie Petrarca
Art. 6029 + 6209 + 6145, Art. 6029/C + 6209 + 6145
B5 - Monitore der Serie Giotto Art. 6329, 6329/C
B6 - Monitore der Serie Tab Art. 7529, 7529/D
D - Video-Klingeltableau mit Herkömlicher Tasten
D0 - Video-Klingeltableau mit alphanumerischem Display
F - Netzgerät Art. 6922
G - Netzgerät Art. 6923
K - Etagenruftaste
L - Elektrischer Türöffner 12V D.C.
P - Türöffnersteuerung
X- Kabel Art. 732H, 732I (zwei verdrillte Adern)
8
B0 - Wide touch series moniteur Art. 7311, 7321
B1 - Videoportero serie 7200, Art. 7211
B2 - Videoportero serie 6600
Art. 6611, 661C, 6711, 6621, 662C, 6721
B3- Videoportero serie 6800
Art. 6801, Art. 68MV + 68M1
B4 - Videoportero serie Petrarca
Art. 6029 + 6209 + 6145, Art. 6029/C + 6209 + 6145
B5 - Videoportero serie Giotto Art. 6329, 6329/C
B6 - Videoportero serie Tab Art. 7529, 7529/D
D - Placa electrónica vídeo con pulsadores de tipo tradicional
D0 - Placa video con display alfanumérico
F - Alimentador Art. 6922
G - Alimentador Art. 6923
K - Pulsador de llamada desde fuera de la puerta
L - Cerradura eléctrica 12V c.c.
X - Cable Art. 732H, 732I (dos hilos trenzados)
B0 - Wide touch series moniteur Art. 7311, 7321
B1 - Monitor da série 7200, Art. 7211
B2 - Monitor da série 6600
Art. 6611, 661C, 6711, 6621, 662C, 6721
B3- Monitor da série 6800
Art. 6801, Art. 68MV + 68M1
B4 - Monitor da série Petrarca
Art. 6029 + 6209 + 6145, Art. 6029/C + 6209 + 6145
B5 - Giotto series monitor Art. 6329, 6329/C
B6 - Tab series monitor Art. 7529, 7529/D
D - Botoneira electrónica video com botões de tipo tradicional
D0 - Botoneira vídeo com display alfanumérico
F - Alimentador Art. 6922
G - Alimentador Art. 6923
K - Botão para chamada de patamar
L - Trinco eléctrico 12V c.c.
P - Comando de abertura da porta
X- Cabo Art. 732H, 732I (Due Fili Entrançados)
Rete-Mains
Netz-Réseau
Red-Rede
PRI
- +U +I
G- Art. 6923
B3 B2
B4
F- Art. 6922
B2
B1
EXT+
EXT-
VLED
X
P
M
D0
PA
CA
D0
M
S+
S-
+12V
-L
SR
1 2 3 F2
5 6
4
X
7 8 9 F1
R 0 C
M
L
R
PT ES
1 2
X
+12
B0
CH
1
2
E+
E-
A
FP
B
C M
K
X
+12
B1
CH
1
2
E+
E-
A
FP
B
C
M
K
X
K
M
V3
13
12
1
2
C
3
B
A 4
X
B5
1
T1
2
4
T2
5
6S
T3
6P
-
K
T4
+
A
B
C
X
K
M
FP
CH
B6
12V
E-
E+
2
1
A
2
B
C
1
Rete-Mains
Netz-Réseau
Red-Rede
X
PRI
1 2 B1 B2
X
B2
B1
EXT+
EXT-
VLED
X
M
P
D
PA
CA
D
M
S+
S-
+12V
-L
SR
F2
F1
L
M
