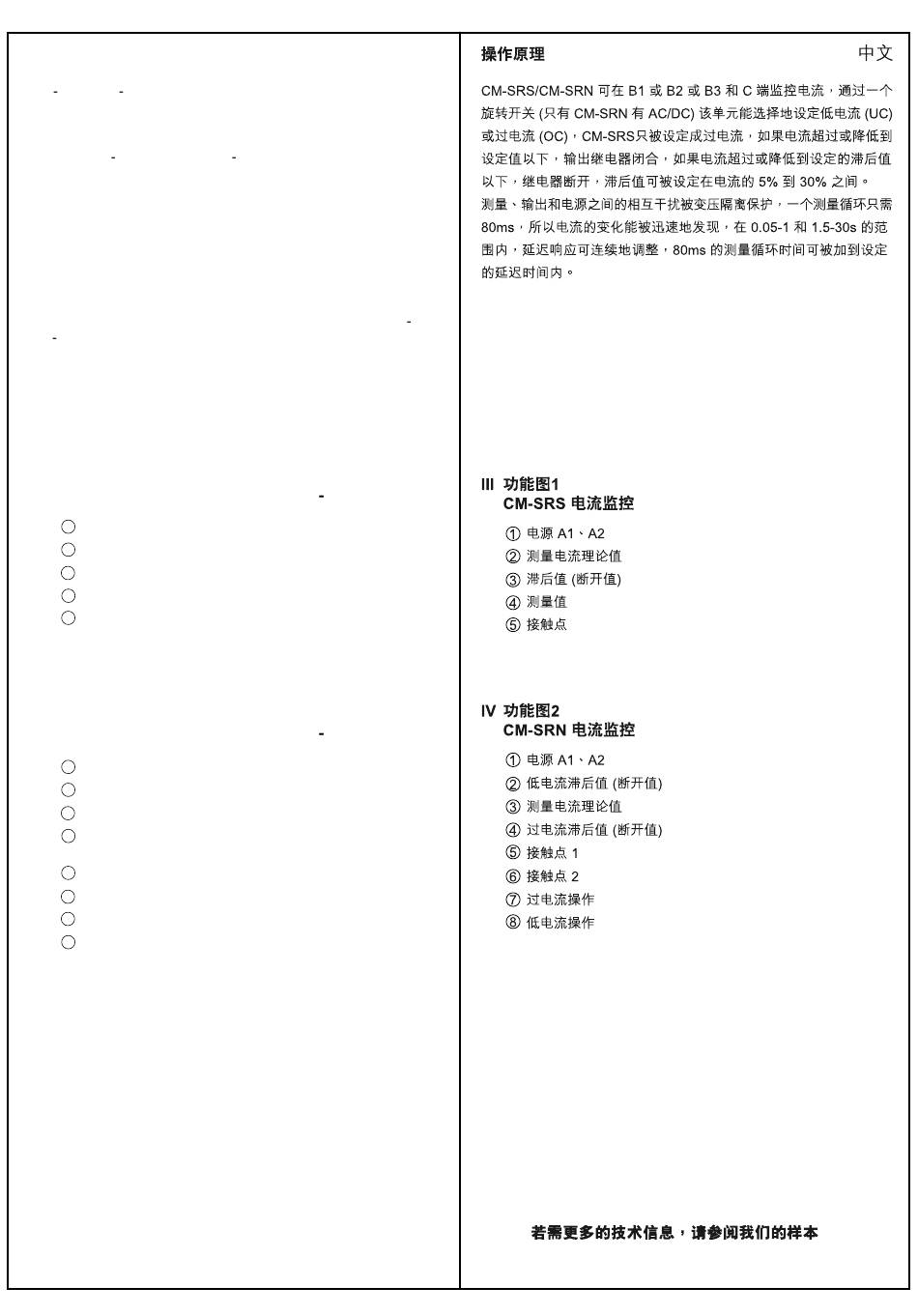

Принцип работы
CM SRS/CM SRN контролирует ток, присутствующий на
клеммах B1 или B2 или B3 и C. Устройство может быть
установлено либо на мин. ток (UC) либо на ток перегрузки
(OC) при помощи поворотного переключателя (только
вариант СМ SRN AC/DC). СМ SRS предназначен только для
контроля тока перегрузки. Если ток превышает или падает
ниже заданной величины, то выходное реле втягивается. Если
ток превышает или падает ниже заданного гистерезиса, то
происходит отпускание реле. Гистерезис может быть задан
в интервале от 5 до 30 %.
Цепи измерения, выходные и электропитания электрически
изолированы
во
избежание
Измерительный цикл длится в течение 80 мс для того, чтобы
быстро обнаружить изменения значения тока. Задержка
реакции непрерывно регулируется в пределах от 0,05 1 до
1,5 30 с. Время цикла измерения длительностью 80 мс
добавлено ко времени задержки реакции.
III
Функциональная схема 1,
Контроль тока при помощи CM SRS
1
Питающее напряжение
2
Пороговое значение измеряемого тока
3
Гистерезис (значение отпускания)
4
Измеренный ток
5
Включение тока
IV
Функциональная схема 2,
Контроль тока при помощи CM SRN
1
Питающее напряжение А1 и А2
2
Гистерезис (значение отпускания) мин. тока
3
Пороговое значение измеряемого тока
4
Гистерезис (значение отпускания) тока
перенапряжения
5
Включение тока 1
6
Включение тока 2
A
Функционирование при токе перенапряжения
B
Функционирование при минимальном токе
Более подробную информацию
см. в нашем каталоге
Русский
взаимных
помех.
