Inhaltszusammenfassung für Ecom Instruments Ex-PMR 1000
- Seite 1 Ex-PMR 1000 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung Sicherheitshinweise Fehler und unzulässige Belastungen Sicherheitsvorschriften Allgemeine Sicherheitshinweise Ex-Daten Technische Daten Funktionsbeschreibung / Bedienungshinweise 8.1 Anzeige- und Bedienelemente, Anschlüsse 8.2 Funktionen 8.3 Integrierte Antenne 8.4 Inbetriebnahme 8.4.1 Einlegen des Akkumodules 8.4.2 Grundlegende Funktionen 8.4.3 Änderung der vorprogrammierten Speicherplätze 8.4.4 Überprüfung der Kanalspeicherplatzeinstellungen 8.5 Zubehör Laden des Akkumoduls 9.1 Allgemeines 9.2 LED-Anzeige / Ladevorgang 10. Rechtliche Hinweise 11. Reparatur 12. Entsorgung 13. Reinigung, Wartung und Lagerung 14. -
Seite 3: Anwendung

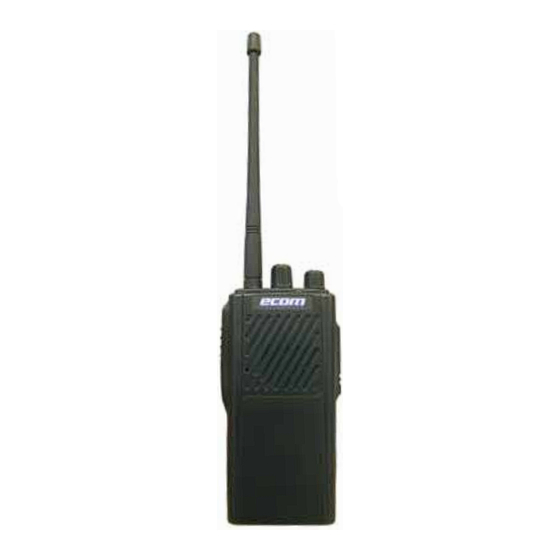

1. Anwendung Das Ex-PMR 1000 ist ein in vielen europäischen Ländern anmeldefreies Funkgerät (446-MHz-Bereich) für den industriellen Einsatz in explosionsge- fährdeten Bereichen der Zonen 2 und 1 bzw. 22 nach Richtlinie 1999/92/EG (ATEX 137). 2. Sicherheitshinweise Die vorliegende Bedienungsanleitung enthält Informationen und Sicherheitsvorschriften, die für eine sichere Funktionsweise bei den beschrie- benen Bedingungen unbedingt zu berücksichtigen sind. Eine Nichtbeachtung dieser Informationen und Hinweise kann gefährliche Folgen haben oder gegen Vorschriften verstoßen. Vor dem Gebrauch des Geräts ist die Bedienungsanleitung aufmerksam zu lesen! Im Zweifelsfall (in Form von Übersetzungs- oder Druckfehlern) gilt die deutsche Bedienungsanleitung. 3. Fehler und unzulässige Belastungen Sobald zu befürchten ist, dass die Gerätesicherheit beeinträchtigt wird, muss das Gerät außer Betrieb genommen und unverzüglich aus dem Ex-Bereich entfernt werden. Die unbeabsichtigte Wiederinbetriebnahme muss verhindert werden. Wir empfehlen das Gerät zu einer Überprüfung an den Hersteller zu schicken. Die Gerätesicherheit kann z.B. gefährdet sein, wenn: - am Gehäuse Beschädigungen sichtbar sind. - das Gerät unsachgemäßen Belastungen ausgesetzt wurde. - das Gerät unsachgemäß gelagert wurde. - das Gerät Transportschäden erlitten hat. - Gerätebeschriftungen unleserlich sind. -
Seite 4: Allgemeine Sicherheitshinweise
Folgende Sicherheitsvorschriften müssen zusätzlich beachtet werden: - Das Gerät darf innerhalb des Ex-Bereiches nicht geöffnet werden. - Der Akku darf nur außerhalb des Ex-Bereiches gewechselt werden. - Das Mitführen von zusätzlichen Akkus ist im Ex-Bereich nicht zulässig. - Es darf nur das vom Hersteller angegebene Ex-Akkumodul Ex-AM PMR 1000 eingesetzt werden. - Der Gebrauch von anderen Akkus ist strengstens untersagt und führt zur Aufhebung des Ex-Schutzes. - Der Akku darf nur außerhalb des Ex-Bereiches mit der zugehörigen Ladeschale LS PMR 1000 geladen werden. - Innerhalb des Ex-Bereiches darf am Headset-Anschluss nur das zugehörige Remote Control Speaker Microphone Ex-HS 01 angeschlossen werden. - Innerhalb des Ex-Bereiches darf am Remote Control Speaker Microphone Ex-HS 01 nur der zugehörige Ohrhörer EP1 angeschlossen werden. - Es darf nur von ecom instruments GmbH zugelassenes Zubehör verwendet werden (siehe: www.ecom-ex.com). - Zubehör darf nur außerhalb des Ex- Bereiches gewechselt werden. - Es ist sicherzustellen, dass das Gerät nicht in Zone 0, 20 und 21 eingebracht wird. - Gerät nur mit einem feuchten Tuch reinigen! 5. Allgemeine Sicherheitshinweise 5.1 Verkehrssicherheit Während Sie ein Fahrzeug steuern benutzen Sie NIE ein in der Hand gehal- tenes Funkgerät. Parken Sie, bevor Sie einen Anruf beantworten, bzw. selbst tätigen wollen. Um bei einer Kollision oder einem plötzlichen Bremsmanöver ein Umherfliegen des Funkgerätes zu vermeiden, legen Sie das Funkgerät nicht auf den Beifahrersitz oder an einen Ort von wo es sich lösen kann. Denken Sie immer daran: Die Verkehrssicherheit hat Vorrang! 5.2 Betriebsumgebung Die in einem Bereich gültigen besonderen Vorschriften sind auf jeden Fall zu beachten. Das Funkgerät ist immer dann auszuschalten, wenn der Einsatz von Funkgeräten verboten ist oder wenn Interferenzen verursacht werden durch die gefährliche Situationen entstehen können. Das Gerät ist stets in einer gewöhnlichen Bedienungsposition zu halten. Da Teile des Funkgerätes... -
Seite 5: Elektronische Geräte
magnetisch sind, können Metallteile angezogen werden. Um zu verhindern, das Metallteile vom Funkgerät angezogen werden, sollten Sie das Gerät stets in einer dafür geeigneten Halterung befestigen. Bringen Sie keine Kreditkarten oder andere magnetische Datenträger in die Nähe des Funkgerätes, da die auf diesen enthaltene Daten hierdurch gelöscht werden können. 5.3 Elektronische Geräte In der heutigen Zeit sind die meisten elektronischen Geräte gegen sogenannte RF-Signale (Funkfrequenz) abgeschirmt. Es kann jedoch vorkommen, dass einige elektronische Geräte nicht gegen die RF-Signale Ihres Funkgeräts abgeschirmt sind. 5.3.1 Herzschrittmacher Für Personen mit einem Herzschrittmacher gilt: - Es ist generell ein Mindestabstand von 20 cm zwischen Funkgerät und Herzschrittmacher einzuhalten, wenn das Funkgerät eingeschaltet ist. - Um die Gefahr möglicher Störungen so gering wie möglich zu halten emp- fehlen wir das zu dem Herzschrittmacher weiter entferntere Ohr beim Betrieb zu verwenden. - Wenn Sie Grund zu der Vermutung haben, dass es zu einer Störung Ihres Schrittmachers gekommen ist, schalten Sie sofort Ihr Funkgerät aus. 5.3.2 Hörgeräte Besonders Personen, die ein Hörgerät benutzen, sollten das Funkgerät nicht an das Ohr mit dem Hörgerät halten. Bei eventuellen Störungen bei einigen Hörgeräte-Typen wenden Sie sich bitte an Ihren lokalen Service-Partner. 5.3.3 Andere medizinische Geräte Wie bei anderen elektronischen Geräten auch, kann Ihr Funkgerät nicht aus- reichend abgeschirmte medizinische Geräte stören. Falls Sie Informationen zur ausreichenden Abschirmung eines medizinischen Geräts gegen externe RF-Signale benötigen, wenden Sie sich bitte an den zuständigen Arzt oder den Hersteller des medizinischen Geräts. Um Fehlfunktionen generell zu ver- meiden, sollten Sie Ihr Funkgerät in allen Gesundheitseinrichtungen ausschal- ten, wenn dies durch Schilder, Aushänge oder Regelungen gefordert ist. Beachten Sie: In Krankenhäusern oder Gesundheitseinrichtungen werden Geräte verwendet, die auf externe RF-Signale sensibel reagieren. -
Seite 6: Ex-Daten
5.3.4 Entsprechend gekennzeichnete Orte Überall dort wo entsprechende Aufforderungen angebracht sind, sollten Sie Ihr Funkgerät ausschalten. 5.4 Fahrzeuge 5.4.1 KFZ RF-Signale können unter Umständen die Funktion nicht ordnungsgemäß in- stallierter oder nicht ausreichend abgeschirmter elektronischer Systeme in Ihrem Kraftfahrzeug (z. B. elektronisch gesteuerte Benzineinspritzungen, elektronische ABS-Systeme (Anti-Blockier-Systeme), elektronische Fahrtge- schwindigkeitsregler, Airbagsysteme) beeinträchtigen. Informationen über Ihr Fahrzeug erhalten Sie bei Ihrem Fahrzeughersteller oder seiner Vertretung. Um Störungen zu verhindern, sollte nur Fachpersonal das Funkgerät in das Fahrzeug einbauen. Fehlerhafte Montage oder Wartung kann gefährliche Folgen haben. Bedenken Sie, das diese Fehler zum Erlöschen der für das Gerät gültigen Garantie führen. Wir empfehlen eine regelmäßige Kontrolle aller installierter Teile der Funkgeräteausrüstung in Ihrem Fahrzeug. Bei Fahr- zeugen mit Airbag wird dieser mit großer Wucht gefüllt. Um das Risiko von Verletzungen oder Fehlfunktionen zu verringern, sollten Sie keine Teile in dem vom gefüllten Airbag beanspruchten Bereich anbringen. 5.4.2 Flugzeuge In Flugzeugen ist der Einsatz von Funkgeräten meist verboten. Schalten Sie das Funkgerät aus, bevor Sie in ein Flugzeug steigen. Da der Betrieb eines Funkgerät an Bord eines Flugzeugs gefährliche Folgen haben kann, können bei Nichtbeachtung solcher Anweisungen dem Zuwiderhandelnden die Be- nutzung untersagt werden, und/oder es können rechtliche Schritte gegen ihn eingeleitet werden. 5.5 Sprengkapseln und Sprengbereiche Um mögliche Störungen des Sprengbetriebes zu vermeiden, sollten Sie Ihr Funkgerät in der Nähe von elektrischen Sprengkapseln, in einem Sprenggebiet oder in Umgebungen mit dem angebrachten Hinweis "Sende-/Empfangsgeräte ausschalten" außer Betrieb nehmen. Befolgen Sie alle Warnungen und Hinweise. 6. -
Seite 7: Technische Daten
Zugelassen für Zone 2 und 1, Gerätegruppe II, Gasgruppe C explosionsge- fährdete Gase, Dämpfe oder Nebel, Temperaturklasse T4. Zugelassen für Zone 22, Gerätegruppe II, explosionsgefährdete Stäube, T130°C. 7. Technische Daten Umgebungstemperatur Ta: -20 °C ... +50 °C Lagertemperatur: -20 °C ... +45 °C Ladetemperatur: 0 °C ... +40 °C Stromversorgung: Ex-Akkupack Ex-AM PMR 1000 Betriebsdauer: ca. 13 Stunden (90% Standby, 5%TX, 5%RX) Ladedauer: ca. 4 Stunden Abmessungen: 126 x 64 x 42 mm Frequenzbereich: 446,00625 - 446,09375 MHz Empfindlichkeit: ca. 0,30 µV bei 12 dB SINAD Kanäle: Kanalraster: 12,5 kHz Max. Sendeleistung: 0,5W ERP NF - Ausgangsleistung: max. 0,5 W Gewicht: ca. 450g (mit Akku-Pack) IP-Schutzart: IP 54 CE-Kennzeichnung: 0102 0678 Kanalfrequenztabelle Kanal Frequenz (MHz) Kanal Frequenz (MHz) -
Seite 8: Anzeige- Und Bedienelemente, Anschlüsse
8.1 Anzeige- und Bedienelemente, Anschlüsse a Antenne Kanalschalter Dieser Knopf wird zur Auswahl von Kanalspeicherplätzen 1-S gerdreht (Kanal S kann als Suchlauf-funktion programmiert werden). Voreingestellte Kanäle und Pilot-töne siehe Tabelle "Voreingestellte Werte der Kanäle" unter Punkt 8.4.4 LED-Anzeige Die rote LED-Anzeige leuchtet beim Senden. Die grüne LED-Anzeige leuchtet beim Empfangen. Die rote LED blinkt, wenn die Batteriespannung niedrig ist. EIN/AUS- und Lautstärkeregler Um das Gerät einzuschalten, wird der Knopf im Uhrzeigersinn gedreht. Zum Ausschalten dreht man ihn gegen den Uhrzeigersinn, bis ein Signalton ertönt. Bei eingeschaltetem Funkgerät dient dieser Knopf zur Regulierung der Lautstärke. Lautsprecher Mikrofon PTT (Push to Talk) Zum Senden wird PTT gedrückt, zum Empfangen wird PTT losgelassen. -
Seite 9: Funktionen
Monitortaste Die MONI-Taste drücken, um Aktivitäten auf dem gegenwärtigen Kanal zu überwachen. Lautsprecher/Mikrofonbuchsen Bei Nichtgebrauch diese Zubehörbuchsen durch die Schutzkappe abdecken. Gürtelclip Ex-Akkumodul Akku - Verriegelung 8.2 Funktionen Alle 8 Kanäle ganz einfach schaltbar Das Ex-PMR 1000 lässt sich auf allen 8 Kanälen betreiben. FM für kristallklare Verbindungen Die Übertragung erfolgt in Frequenzmodulation (FM), die wie beim UKW – Rundfunk eine naturgetreue und störungsarme Wiedergabe sichert. 16 Kanalspeicherplätze Damit Sie immer genügend feste Alternativen für Ihre Funkpartner haben. CTCSS & DCS Mit CTCSS / DCS können Sie unerwünschte Anrufe von anderen Parteien auf dem selben Kanal ignorieren. Wenn CTCSS / DCS eingestellt ist, kann der Benutzer nur die Anrufe auf dem selben Kanal mit dem selben CTCSS / DCS empfangen. Bitte beachten: Obwohl man durch CTCSS / DCS unerwünschte Anrufe igno- rieren kann, bedeutet dies nicht, dass Ihre Gespräche privat sind. - Seite 10 Die Funktion ist deaktiviert. Eine Änderung der Einstellung ist nur mit optiona- ler Software möglich. TOT-Rekey Time Nach Auslösen des TOT – Abschalt-Timers ist die Sendefunktion solange gesperrt, bis die voreingestellte Zeit (TOT-Rekey Time) abgelaufen ist. Die Funktion ist deaktiviert. Eine Änderung der Einstellung ist nur mit optionaler Software möglich. TOT – Alert Time Alarmton bei programmiertem Zeitpunkt vor Auslösen des TOT – Abschalt- Timers. Anschließende Sendeunterbrechung durch TOT – Abschalt-Timer. Die Funktion ist deaktiviert. Eine Änderung der Einstellung ist nur mit optionaler Software möglich. Monitor Durch Drücken und Halten der "MONI” Taste können Funkaktivitäten auf dem gegenwärtigen Kanal überwacht werden. Dies ist besonders nützlich zur Einstellung der Lautstärke oder wenn man ein schwaches Signal empfängt. Beim Halten der "MONI” Taste leuchtet die grüne LED-Anzeige. Kanalsuchlauf Den Kanalschalter auf "S” setzen; das Funkgerät erfasst nun automatisch die Kanäle, die zum Suchlauf in Kanal 1-15 programmiert worden sind. Wenn auf einem Kanal ein Signal entdeckt wird, stoppt das Funkgerät auf diesem akti- ven Übertragungskanal. Vorzugskanal-Suchlauf Jeder programmierte Kanal kann als Vorzugskanal eingestellt werden. Das Funkgerät erfasst den Vorzugskanal in regelmäßigen Abständen und unter- bricht einen Nicht-Vorzugskanal. Wird auf dem Vorzugskanal ein Signal entdeckt, geht das Funkgerät automatisch zu diesem Kanal. Die Funktion ist deaktiviert. Eine Änderung der Einstellung ist nur mit optionaler Software möglich. Revert-Kanal-Suchlauf Diese Funktion bringt Sie zum richtigen Kanal, während Sie beim Kanalsuchlauf einen Anruf initiieren. Drücken Sie PTT und das Gerät stoppt den Suchlauf und überträgt auf dem Revert-Kanal (Kanal 1).
-
Seite 11: Integrierte Antenne
Sendesperre bei belegtem Kanal (Busy Channel Lockout) Ist der gewählte Kanal als "Busy Channel Lockout” eingestellt und wird von anderen benutzt, ertönt beim Betätigen von PTT ein Warnton. Das Signal wird nicht gesendet. Der Warnton wird durch Loslassen von PTT gestoppt. Wenn der Kanal frei ist, zum Senden erneut PTT drücken. Die Funktion ist deaktiviert. Eine Änderung der Einstellung ist nur mit optionaler Software möglich. Akkusparfunktion Mit dieser Funktion kann Strom gespart werden, wenn kein Signal empfangen und keine der Funktionen durchgeführt wird (wenn also keine Taste gedrückt und kein Knopf gedreht wird). Wenn 25 Sekunden lang auf dem Kanal keine Funkaktivität stattfindet und keine Funktion durchgeführt wird, schaltet sich die Akkusparfunktion ein. Sobald ein Signal eingeht oder das Gerät anderweitig benutzt wird, schaltet sich diese Funktion aus. Low Battery Warning Die Warnung "Low Battery Warning” bedeutet, dass Sie das Akkumodul auf- laden bzw. tauschen müssen. Wenn das Akkumodul während des Betriebs unter einen voreingestellten Spannunswert geht, blinkt die rote LED-Anzeige. Ertönt ein Alarmton, wird der Übertragungsvorgang abgebrochen. Bitte das Akkumodul aufladen oder gegen ein Ersatzmodul tauschen. Buchsen für Lautsprecher und Mikrofon An die Buchsen der Gerätseite lässt sich ein Headset bzw. eine Mikrofon- Lautsprecherkombination anschließen. Achtung, es darf nur das von ecom instruments GmbH freigegebene Zubehör angeschlossen werden. 8.3 Integrierte Antenne Das Ex-PMR 1000 wird mit einer flexiblen, integrierten Gummiantenne aus- geliefert und darf nur mit dieser Antenne benutzt werden! Diese integrierte Antenne ist unlösbar mit dem Handsprechfunkgerät verbunden. -
Seite 12: Grundlegende Funktionen
PMR 1000 in die Führungsschienen des Ex-PMR 1000 ein. Schieben Sie das Akkumodul auf die Führungen, bis die Akkuverriegelung unten am Funkgerät arretiert. 8.4.2 Grundlegende Funktionen 1. Zum Einschalten den EIN/AUS bzw. Lautstärkeregler im Uhrzeigersinn drehen, bis ein Signalton ertönt. 2. Zum Regulieren der Lautstärke den EIN/AUS bzw. Lautstärkeregler drehen und gleichzeitig die Monitortaste gedrückt halten. 3. Zur Auswahl eines Kanals den Kanalschalter drehen, um den entsprechen- den Kanal auszuwählen. 4. Z um Senden PTT drücken und gedrückt halten und mit normaler Stimme ins Mikrofon sprechen. Das Mikrofon ungefähr 5cm vom Mund entfernt halten. 5. Zum Empfangen wird PTT losgelassen. Bitte beachten: Wenn die Akkuspannung zu niedrig ist, hört der Sendevor- gang auf und die rote LED-Anzeige blinkt. Weitere Informationen hierzu finden Sie unter: 8.2 Funktionen - Low Battery Warning. 8.4.3 Änderung der vorprogrammierten Speicherplätze 8.4.3.1 Kanäle Sie können die Frequenzuordnung der vorprogrammierten 16 Kanälespeicher- plätze abändern. Wählen Sie einen Wert von 0 - 8, um die Frequenzuordnung des gewählten Kanals zu ändern. Bitte beachten: Nach Beendigung der Programmierung das Gerät aus- und wieder einschalten, damit es sich wieder im Betriebsmodus befindet. Wenn "0” gewählt wird, ist der programmierte Kanal leer (keine Frequenz). 1. Das Funkgerät bei gleichzeitigem Drücken von PTT und Monitortaste einschalten. PTT und Monitortaste erst loslassen, wenn die LED-Anzeige orangefarben leuchtet. - Seite 13 Signalton ertönt, dies bedeutet, dass sich das Funkgerät im Frequenzein- stellungsmodus befindet. 3. Mit dem Kanalschalter den gewünschten Kanal wählen. 4. Mit PTT die Frequenznummer aus 9 verschiedenen Nummern 0-8 aus- wählen. Jedes Drücken ändert die Frequenznummer und wird von einem Signalton begleitet. Bedienung Kanalnummer Signalton PTT 2 Sekunden lang 1 Sekundenton drücken und halten PTT 1 Mal drücken PTT 2 Mal drücken PTT 3 Mal drücken PTT 4 Mal drücken ..PTT 5 Mal drücken ..PTT 6 Mal drücken PTT 7 Mal drücken PTT 8 Mal drücken -... Bitte beachten: Um keinen Kanal zu wählen, Kanalnummer "0” wählen. Dazu PTT ca. 2 Sek. drücken, bis ein 1 Sekunden langer Signalton ertönt. Wird PTT öfter als 8 Mal gedrückt, ertönt ein Signalton und es wird kein Wert gewählt. 5. Der entsprechende Signalton der gewählten Nummer ertönt nach 2 Sek. 6. Zum Beenden der Einstellung die Monitortaste drücken. Die rote LED- Anzeige blinkt zweimal auf. 7. Die Monitortaste erneut drücken, um den Signalton der gewünschten Nummer zu bestätigen. 8. Wie in Schritten 3. bis 7. beschrieben einen weiteren Kanal programmieren. Beispiel: Änderung eines Kanalspeicherplatzes (11) auf Kanalnummer 8 1. Im Einstellmodus Kanalspeicherplatz 11 wählen.
- Seite 14 2. PTT 8 Mal drücken, um 8 als Kanalnummer zu wählen. Jedes Drücken wird von einem Signalton begleitet. 3. Nach 2 Sekunden ertönt ein langer und drei kurze Signaltöne, um die Wahl von Kanalnummer 8 zu bestätigen. 4. Die Monitortaste drücken, um die Einstellung zu beenden. Die rote LED-Anzeige blinkt 2 mal. 5. Die Monitortaste erneut drücken. Ein langer und drei kurze Signaltöne bestätigen, dass Kanalnummer 8 ausgewählt worden ist. 8.4.3.2 Pilottöne Bitte beachten: Nach Beendigung der Programmierung das Gerät aus- und wieder einschal- ten, damit es sich wieder in dem Betriebsmodus befindet. In der folgenden Tabelle sind alle CTCSS/DCS Pilottöne aufgeführt. Bei Bestätigung einer Signal-Nr. ≥ 10 entsteht eine kurze Pause zwischen den Zehnern und den Einern. CTCSS/DCS CTCSS/DCS CTCSS/DCS CTCSS/DCS 156,7 Hz D072 D261 67,0 Hz 162,2 Hz D073 D263 71,9 Hz 167,9 Hz D074 D265 74,4 Hz 173,8 Hz D114 D271 77,0 Hz 179,9 Hz D115 D306...
- Seite 15 118,8 Hz D031 D174 D423 123,0 Hz D032 D205 D431 127,3 Hz D043 D223 D432 131,8 Hz D047 D226 D445 136,5 Hz D051 D243 D464 141,3 Hz D054 D244 D664 146,2 Hz D065 D245 D723 151,4 Hz D071 D251 D754 1. Das Gerät einschalten, während PTT und Monitortaste gleichzeitig gedrückt werden. PTT und Monitortaste erst loslassen, wenn die LED-Anzeige orange leuchtet. 2. Die Monitortaste drücken, bis die LED-Anzeige von orange in grün über- geht und ein Signalton ertönt, was bedeutet, dass das Funkgerät in den CTCSS/ DCS Einstellmodus geht. 3. Mit dem Kanalschalter den gewünschten Kanalspeicherplatz wählen. 4. Durch Drücken von PTT den Zehner der Signalnummer zwischen 0-9 wäh- len. Jedes Drücken ändert die Signalnummer und wird von einem Signalton begleitet.
-
Seite 16: Überprüfung Der Kanalspeicherplatzeinstellungen
PTT 7 Mal drücken PTT 8 Mal drücken -... PTT 9 Mal drücken -..Bitte beachten: Um keinen Pilotton zu wählen, Pilottonnummer "0” wählen. Dazu PTT drück- ken und ungefähr 2 Sekunden lang halten, bis ein einsekündiger Ton ertönt. Wird PTT öfter als 9 Mal gedrückt, ertönt ein Warnton und es wird kein Wert gewählt. 7. Der entsprechende Signalton der gewählten Nummer ertönt nach 2 Sek. 8. Durch Drücken der Monitortaste wird die Einstellung beendet. Die grüne LED-Anzeige blinkt 2 Mal. 9. Durch erneutes Drücken der Monitortaste , wird der Signalton der gewählten Nummer bestätigt. 10. Genau wie in den obigen Schritten 3-9 einen weiteren Kanal programmieren. Beispiel: Änderung eines Kanalspeicherplatzes (2) mit CTCSS – Pilotton Nr. 25 1. Im CTCSS/ DCS Einstellmodus Kanalspeicherplatz 2 wählen. 2. PTT 2 Mal drücken, um für die Zehner 2 zu wählen. 3. Nach 2 Sekunden bestätigen 2 kurze Signaltöne, dass 2 gewählt worden ist. 4. PTT 5 Mal drücken, um für die Einer 5 zu wählen. Jedes Drücken wird von einem Signalton begleitet. 5. Nach 2 Sekunden bestätigen 5 kurze Signaltöne, dass 5 gewählt worden ist. 6. Die Monitortaste drücken, die grüne LED-Anzeige blinkt 2 mal. 7. Die Monitortaste erneut drücken. Es ertönen 2 kurze Signaltöne und nach einer kurzen Pause 5 kurze Signaltöne, um die Wahl von 25 zu bestätigen. - Seite 17 gewählt wird, ertönt kein Signalton. 1. Das Gerät bei gedrückter PTT-Taste einschalten. Das Funkgerät geht in den Überprüfungsmodus. 2. Wählen Sie den Kanalspeicherplatz, den Sie überprüfen möchten. 3. Drücken Sie PTT und es ertönt der Signalton (d.h. wenn Kanalnummer 8 eingestellt ist, ertönen ein langer und drei kurze Signaltöne) 4. Die Monitortaste drücken und es ertönt ein Signalton (d.h. wenn Pilotton 25 auf dem Kanal eingestellt ist, ertönen zwei kurze Signaltöne und nach einer kurzen Pause fünf weitere) 5. Nach beendeter Überprüfung das Gerät ausschalten. Bestätigung des Signaltons Nummer Signalton Nummer Signalton 1 Sekundenton 5 ..-..-..Voreingestellte Werte der Kanäle Kanalnummer Frequenz CTCSS / DCS 1 (446,00625) 0 (OFF) 2 (446,01875) 0 (OFF) 3 (446,03125) 0 (OFF) 4 (446,04375) 0 (OFF) 5 (446,05625) 0 (OFF) 6 (446,06875) 0 (OFF) 7 (446,08125) 0 (OFF) 8 (446,09375) 0 (OFF) 1 (446,00625)
-
Seite 18: Zubehör
1 (446,00625) 39 (D023) 2 (446,01875) 1 (67,0 Hz) 2 (446,01875) 39 (D023) 3 (446,03125) 1 (67,0 Hz) 3 (446,03125) 39 (D023) 4 (446,04375) 1 (67,0 Hz) 16 (S) Suchlauf 8.5 Zubehör 8.5.1 Zugelassenes Zubehör innerhalb des Ex-Bereiches Batteriefach: - Akkupack Ex-AM PMR 1000 Headsetanschluss: - ExTRA 300 A Headsets - Mikrofon-/Lautsprecherkombination Ex-HS 01 Ex-HS 01 Ohrhörenanschluss: -Ohrhörer EP1 Weiteres Zubehör unter: www.ecom-ex.com 8.5.2 Ladeschale Der Akku darf nur außerhalb des Ex-Bereiches mit der zugehörigen Lade- schale LS PMR 1000 und dem dazu gehörigen Netzteil PS PMR 1000 geladen werden. 9. Laden des Akkumoduls 9.1 Allgemeines Schalten Sie das Funkgerät aus, bevor Sie das Akkumodul laden. Eine Be- nutzung des Gerätes während des Ladevorganges kann zu Ladeproblemen führen. -
Seite 19: Led-Anzeige / Ladevorgang
Benutzen Sie zum Laden nur die dafür zugelassene Ladeschale LS PMR 1000 und das dazugehörige Netzteil PS PMR 1000. Der Akku darf nur außerhalb des Ex-Bereiches geladen werden! Das Akkumodul kann in Verbindung mit dem Ex-PMR 1000 oder auch seperat geladen werden (siehe Bild). Bitte beachten Sie die Ladetemperatur von 0 °C ... +40 °C. 9.2 LED-Anzeige / Ladevorgang Auf der Vorderseite der Ladeschale ist eine LED zur Anzeige der Ladezustände vorhanden. ERROR CHARGING FULLY CHARGED Wird die Ladeschale mit dem Netzteil verbunden, leuchtet die LED nicht auf. Beim Einsetzten eines Ex-PMR 1000 mit montiertem oder eines einzelnen Ex-AM PMR 1000 leuchtet die LED rot (CHARGING). Nach ca. 4 Stunden ist der Ladevorgang abgeschlossen und die LED leuchtet grün (FULLY CHARGED). -
Seite 20: Rechtliche Hinweise
Im Fehlerfall blinkt die LED rot (ERROR) und das Ex-PMR 1000, bzw. das Akkumodul, ist umgehend aus der Ladeschale zu entfernen. Das Akkumodul sowie die Ladeschale sollten anschließend zu einer Überprüfung zu ecom instruments GmbH eingeschickt werden. Akkupflege - Vor dem Gebrauch sollte der Akku vollständig geladen werden. - Beachten Sie, dass die maximale Kapazität des Akkus erst nach ca. 6 Lade- und Entladezyklen erreicht wird. - Da die Leistungsfähigkeit von Akkus im Laufe der Zeit nachlässt, sollte man sie gelegentlich vollständig entladen, damit die volle Kapazität erhalten bleibt. Dazu das Gerät eingeschaltet lassen, bis sich das Gerät von allei- ne abschaltet. Danach Akkupack Ex-AM PMR 1000 außerhalb des Ex- Bereiches vollständig laden. Akkuwechsel - Es darf nur das zugelassene Akkumodul Ex-AM PMR 1000 benutzt werden! - Verbrauchte Akkus sach- und umweltgerecht entsorgen! Hinweis: Bitte benutzen Sie die Ladeschale LS PMR 1000 nur, um dass Ex-Akkumodul Ex-AM PMR 1000 zu laden! 10. Rechtliche Hinweise Keine Anmeldung - keine Gebühren Ihr Funkgerät ist für den Kurzstreckenfunk in vielen europäischen Ländern anmelde- und gebührenfrei zugelassen. Die Handsprechfunkgeräte im Frequenzbereich 446,00625 – 446,09375 MHz sind für die Übertragung von Sprache bestimmt. Es dürfen ausschließlich Handsprechfunkgeräte mit integrierten Antennen eingesetzt werden. Bitte beachten Sie zusätzlich die entsprechenden Richtlinien und Fernmeldegesetze, die jeweils für Ihr Land gültig sind. -
Seite 21: Reparatur
11. Reparatur Bei Reparaturen gelten jeweils unterschiedliche nationale Bestimmungen und Richtlinien. Wir empfehlen daher die Reparatur bei der ecom instruments GmbH, Deutschland, da eine sicherheitstechnische Überprüfung bei einer Reparatur erforderlich ist. 12. Entsorgung Elektroaltgeräte sowie „historische“ Elektroaltgeräte von der Firma ecom instruments GmbH werden zu unseren Lasten der Entsorgung zugeführt und nach der europäischen Richtlinie 2002/96/EG und dem deutschen Elektro- Gesetz vom 16.03.2005 kostenfrei entsorgt. Der Versand der Geräte zu ecom instruments GmbH geht auf Kosten des Versenders. Nach Artikel 1, §18 und Artikel 2 des Gesetzes zur Neuregelung der abfall- rechtlichen Produktverantwortung für Batterien und Akkumulatoren vom 25. Juni 2009 sind wir zu folgenden Hinweisen verpflichtet. Ihr Gerät enthält eine wiederaufladbare Lithium-Batterie. Sind die Batterien „leer“ oder lassen sich die Akkus nicht mehr aufladen, dürfen Sie nicht in den normalen Müll oder Hausmüll. Altbatterien enthalten möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können. Bitte geben Sie die Batterien/Akkus zurück. Die Rückgabe ist unentgeltlich und gesetzlich vorgeschrieben. Bitte werfen Sie nur entladene Batterien in die aufgestellten Behälter und kleben Sie bei Lithium-Batterien die Pole ab. Achtung: Die im Gerät eingesetzte Batterie birgt eine Feuergefahr und die Gefahr von chemischen Verletzungen bei nicht ordnungsgemäßem Einsatz. Weder die Batterie noch die Batteriezellen dürfen geöffnet oder demontiert, nicht über 100°C erhitzt oder verbrannt werden. Im Entsorgungsfall kann die Batterie wie in Punkt (8.4.1)beschrieben entnom- men werden. Im Übrigen gelten die oben genannten Entsorgungsvorschriften für Altgeräte. Alle Batterien und Akkus werden wieder verwertet. So lassen sich wertvolle Rohstoffe wie Eisen, Zink oder Nickel wieder gewinnen. -
Seite 22: Reinigung, Wartung Und Lagerung
Das Symbol hat folgende Bedeutung: Batterien und Akkus dürfen nicht in den normalen Müll oder Hausmüll. 13. Reinigung, Wartung und Lagerung - Gerät nur mit einem geeigneten Tuch oder Schwamm reinigen. Verwenden Sie zur Reinigung keine Lösungs- oder Scheuermittel. - Es wird empfohlen, die Funktion und Genauigkeit des Geräts alle zwei Jahre vom Hersteller überprüfen zu lassen. - Zulässige Lagertemperaturen –20°C bis +45°C nicht unter- bzw. überschreiten! - Wenn das Gerät nicht benutzt wird, sollten die Zubehörbuchsen durch die Schutzkappe abgedeckt werden. 14. Garantie und Haftung Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemei- nen Geschäftsbedigungen eine Garantie von zwei Jahren auf Funktion und Material unter den angegebenen und zulässigen Betriebs- und Wartungs- bedingungen. Ausgenommen hiervon sind alle Verschleißteile (z.B. Batterien, Akkus, Messfühler, Leuchtmittel, etc.) sowie Kalibrationen. Speziell für die mit- gelieferten Ex-Akkus geben wir eine Herstellergarantie von 6 Monaten. Diese Garantie erstreckt sich nicht auf Produkte, die unsachgemäß verwendet, verändert, vernachlässigt, durch Unfälle beschädigt oder anormalen Betriebs- bedingungen sowie einer unsachgemäßen Handhabung ausgesetzt wurden. Forderungen auf Gewährleistungen können durch Einsenden des defek- ten Geräts geltend gemacht werden. Reparaturen, neues Einjustieren oder Austauschen des Gerätes behalten wir uns vor. Die voranstehenden Garantiebestimmungen sind das einzige und alleinige Recht auf Schadenersatz des Erwerbers und gelten ausschließlich und an Stelle von allen anderen vertraglich oder gesetzlichen Gewährleistungs- pflichten. ecom instruments GmbH übernimmt keine Haftung für spezielle, unmittelbare, mittelbare, Begleit- oder Folgeschäden sowie Verluste ein- schließlich des Verlusts von Daten, unabhängig davon, ob sie auf Verletzung der Gewährleistungspflicht, rechtmäßige oder unrechtmäßige Handlungen,... -
Seite 23: Eg-Baumusterprüfbescheinigung
15. EG - Baumusterprüfbescheinigung... -
Seite 27: Eg Konformitätserklärung
16. EG Konformitätserklärung Hiermit erklärt die ecom instruments GmbH, dass das Gerät alle grundle- genden Anforderungen der europäischen Richtlinie R&TTE 1999/5/EG erfüllt. Weiter Details zur Konformitätserklärung finden Sie unter folgender Internet- adresse: http://www.ecom-ex.com im Produkt Downloadbereich. - Seite 28 Garantie der Markttauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechungen schreiben zwin- gend eine Haftung vor. Die ecom instruments GmbH behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an diesem Dokument vorzunehmen oder das Dokument zurückzuziehen.
