Installtionsschemen
Po
Bezeichnung
s.
wE
Heizwasser-Pufferspeicher 1
wR
Pufferspeicher-Temperatursensor oben
wT
Pufferspeicher-Temperatursensor Mitte
wZ
Heizwasser-Pufferspeicher 2
wU
Pufferspeicher-Temperatursensor unten
wI
Membran-Ausdehnungsgefäß, bauartzugelassen

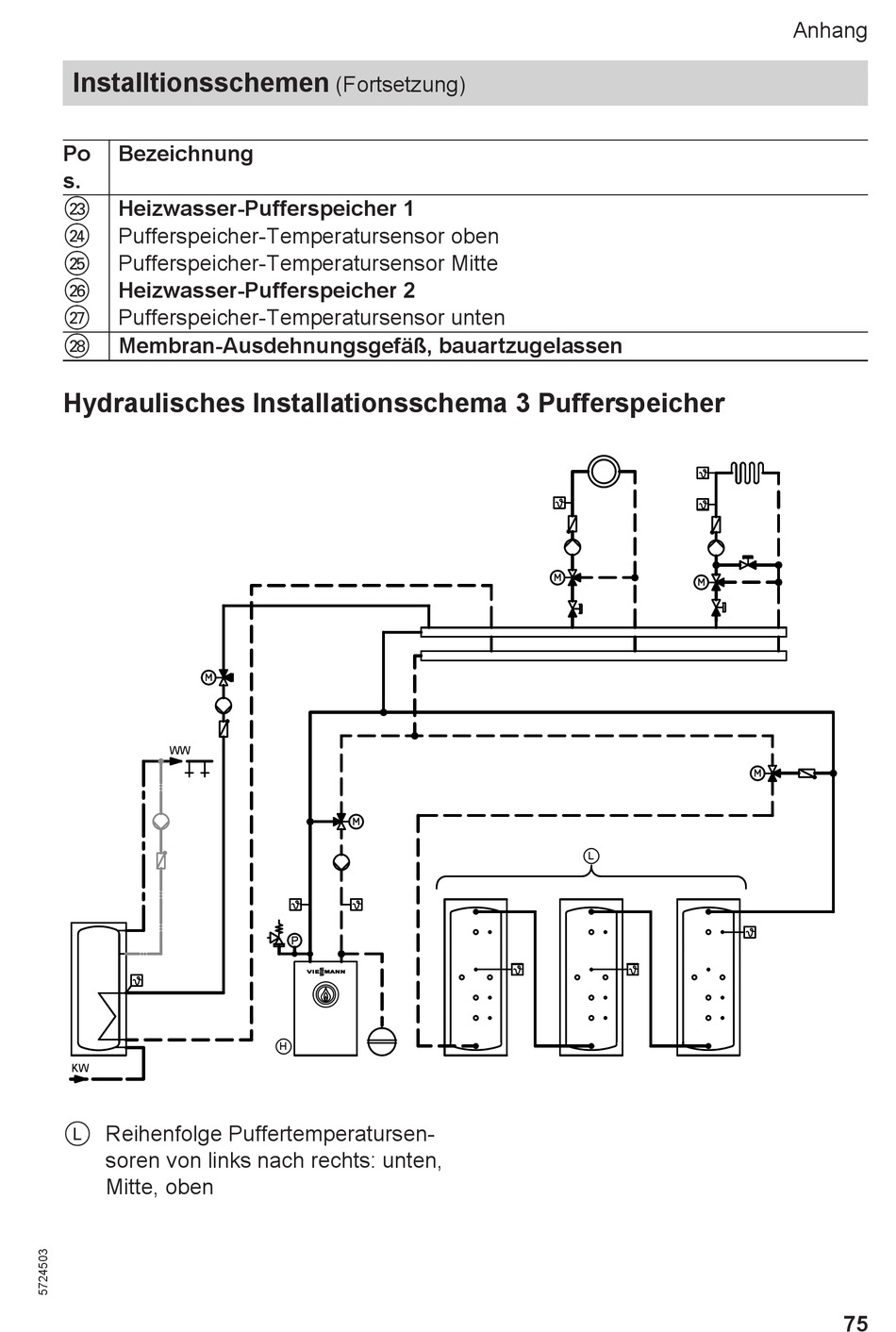

Hydraulisches Installationsschema 3 Pufferspeicher
WW
KW
L Reihenfolge Puffertemperatursen-
soren von links nach rechts: unten,
Mitte, oben
(Fortsetzung)
H
L
