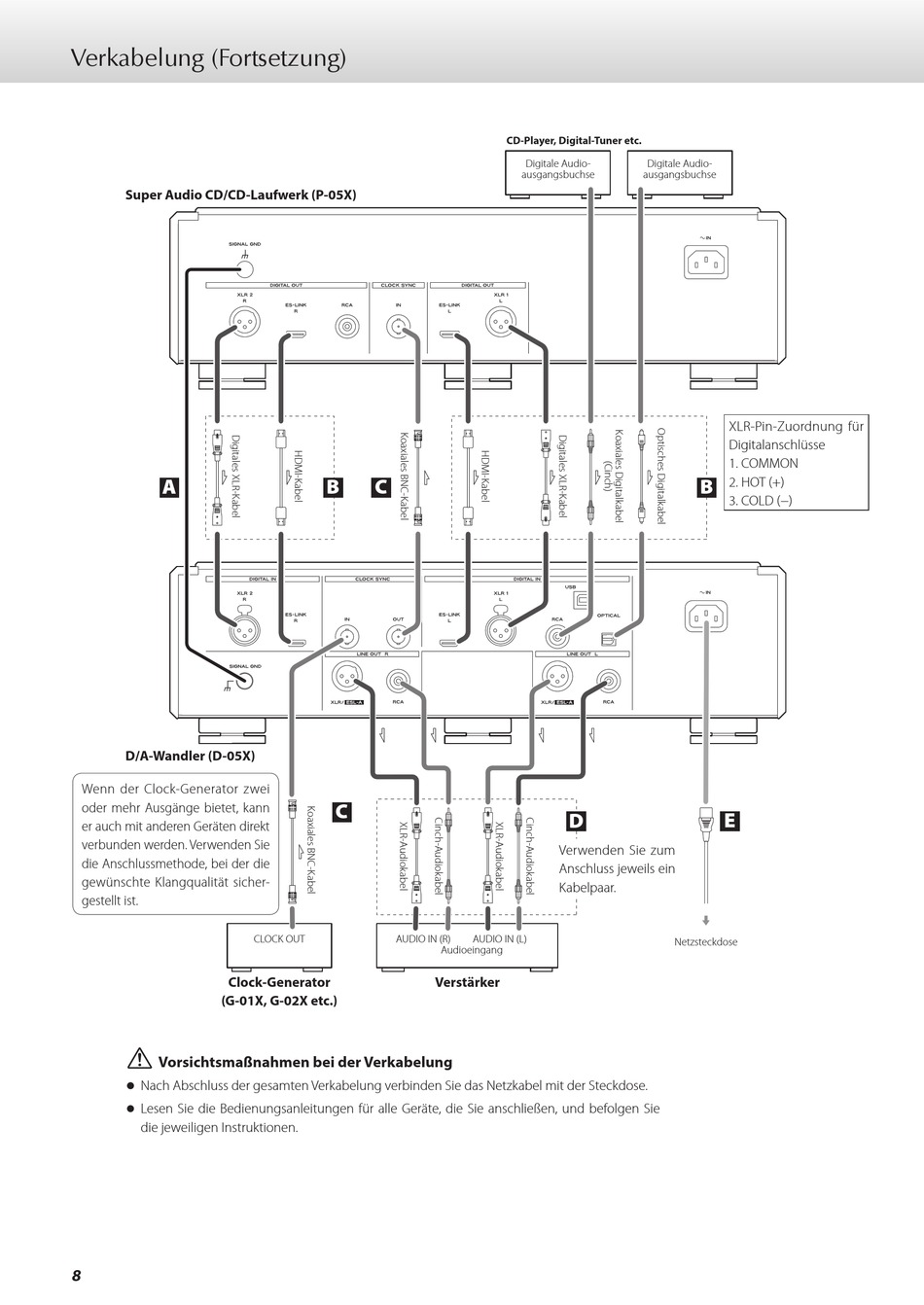

Verkabelung (Fortsetzung)
Super Audio CD/CD-Laufwerk (P-05X)
A
D/A-Wandler (D-05X)
Wenn der Clock-Generator zwei
oder mehr Ausgänge bietet, kann
er auch mit anderen Geräten direkt
verbunden werden . Verwenden Sie
die Anschlussmethode, bei der die
gewünschte Klangqualität sicher-
gestellt ist .
Clock-Generator
(G-01X, G-02X etc.)
V
Vorsichtsmaßnahmen bei der Verkabelung
o Nach Abschluss der gesamten Verkabelung verbinden Sie das Netzkabel mit der Steckdose .
o Lesen Sie die Bedienungsanleitungen für alle Geräte, die Sie anschließen, und befolgen Sie
die jeweiligen Instruktionen .
8
B C
C
CLOCK OUT AUDIO IN (R)
CD-Player, Digital-Tuner etc.
Digitale Audio-
ausgangsbuchse
D
Verwenden Sie zum
Anschluss jeweils ein
Kabelpaar .
AUDIO IN (L)
Audioeingang
Verstärker
Digitale Audio-
ausgangsbuchse
XLR-Pin-Zuordnung für
Digitalanschlüsse
1 . COMMON
B
2 . HOT (+)
3 . COLD (−)
E
c
Netzsteckdose
