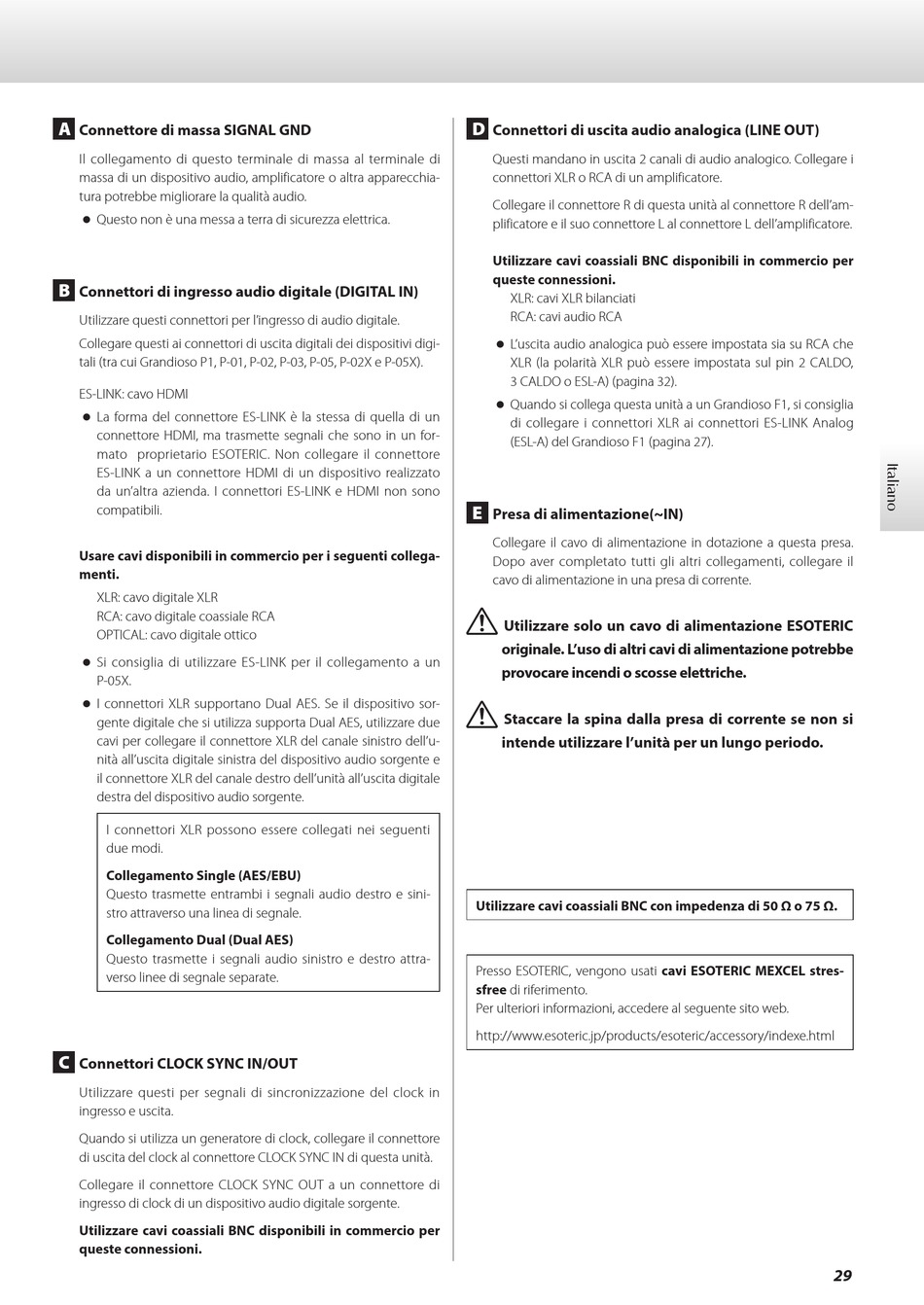

A
Connettore di massa SIGNAL GND
Il collegamento di questo terminale di massa al terminale di
massa di un dispositivo audio, amplificatore o altra apparecchia-
tura potrebbe migliorare la qualità audio .
o Questo non è una messa a terra di sicurezza elettrica .
B
Connettori di ingresso audio digitale (DIGITAL IN)
Utilizzare questi connettori per l'ingresso di audio digitale .
Collegare questi ai connettori di uscita digitali dei dispositivi digi-
tali (tra cui Grandioso P1, P-01, P-02, P-03, P-05, P-02X e P-05X) .
ES-LINK: cavo HDMI
o La forma del connettore ES-LINK è la stessa di quella di un
connettore HDMI, ma trasmette segnali che sono in un for-
mato proprietario ESOTERIC . Non collegare il connettore
ES-LINK a un connettore HDMI di un dispositivo realizzato
da un'altra azienda . I connettori ES-LINK e HDMI non sono
compatibili .
Usare cavi disponibili in commercio per i seguenti collega-
menti.
XLR: cavo digitale XLR
RCA: cavo digitale coassiale RCA
OPTICAL: cavo digitale ottico
o Si consiglia di utilizzare ES-LINK per il collegamento a un
P-05X .
o I connettori XLR supportano Dual AES . Se il dispositivo sor-
gente digitale che si utilizza supporta Dual AES, utilizzare due
cavi per collegare il connettore XLR del canale sinistro dell'u-
nità all'uscita digitale sinistra del dispositivo audio sorgente e
il connettore XLR del canale destro dell'unità all'uscita digitale
destra del dispositivo audio sorgente .
I connettori XLR possono essere collegati nei seguenti
due modi .
Collegamento Single (AES/EBU)
Questo trasmette entrambi i segnali audio destro e sini-
stro attraverso una linea di segnale .
Collegamento Dual (Dual AES)
Questo trasmette i segnali audio sinistro e destro attra-
verso linee di segnale separate .
C
Connettori CLOCK SYNC IN/OUT
Utilizzare questi per segnali di sincronizzazione del clock in
ingresso e uscita .
Quando si utilizza un generatore di clock, collegare il connettore
di uscita del clock al connettore CLOCK SYNC IN di questa unità .
Collegare il connettore CLOCK SYNC OUT a un connettore di
ingresso di clock di un dispositivo audio digitale sorgente .
Utilizzare cavi coassiali BNC disponibili in commercio per
queste connessioni.
D
Connettori di uscita audio analogica (LINE OUT)
Questi mandano in uscita 2 canali di audio analogico . Collegare i
connettori XLR o RCA di un amplificatore .
Collegare il connettore R di questa unità al connettore R dell'am-
plificatore e il suo connettore L al connettore L dell'amplificatore .
Utilizzare cavi coassiali BNC disponibili in commercio per
queste connessioni.
XLR: cavi XLR bilanciati
RCA: cavi audio RCA
o L'uscita audio analogica può essere impostata sia su RCA che
XLR (la polarità XLR può essere impostata sul pin 2 CALDO,
3 CALDO o ESL-A) (pagina 32) .
o Quando si collega questa unità a un Grandioso F1, si consiglia
di collegare i connettori XLR ai connettori ES-LINK Analog
(ESL-A) del Grandioso F1 (pagina 27) .
E

Presa di alimentazione(~IN)

Collegare il cavo di alimentazione in dotazione a questa presa .
Dopo aver completato tutti gli altri collegamenti, collegare il
cavo di alimentazione in una presa di corrente .
V
Utilizzare solo un cavo di alimentazione ESOTERIC
originale. L'uso di altri cavi di alimentazione potrebbe
provocare incendi o scosse elettriche.
V
Staccare la spina dalla presa di corrente se non si
intende utilizzare l'unità per un lungo periodo.
Utilizzare cavi coassiali BNC con impedenza di 50 Ω o 75 Ω.
Presso ESOTERIC, vengono usati cavi ESOTERIC MEXCEL stres-
sfree di riferimento .
Per ulteriori informazioni, accedere al seguente sito web .
http://www . e soteric . j p/products/esoteric/accessory/indexe . h tml
29
