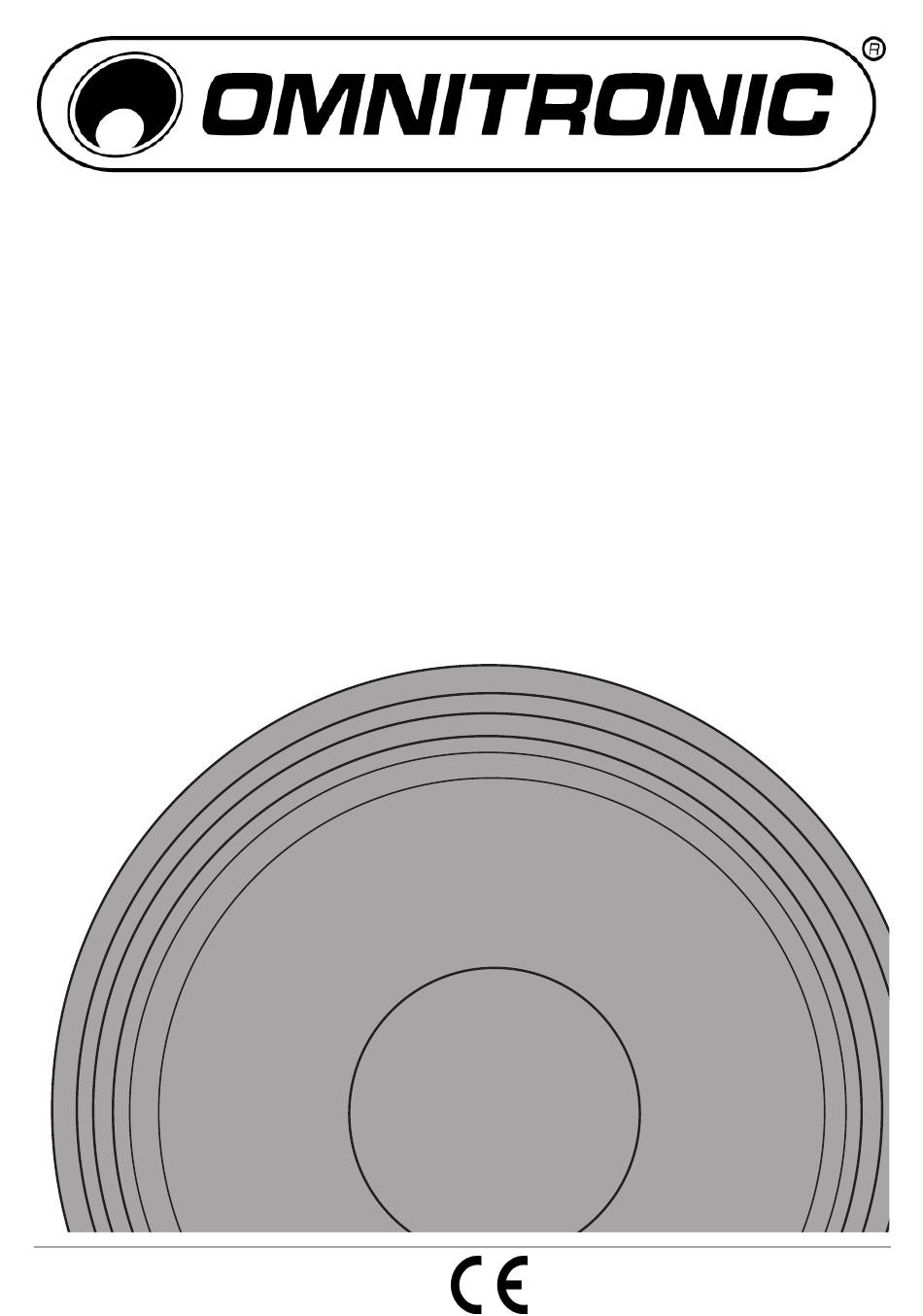

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PAS SUBWOOFERS PAS-151 PRO PAS-152 PRO PAS-181 PRO © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
This user manual is valid for the article numbers: 1103962, 11039622, 11039623 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/22 00073684.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für eine OMNITRONIC Lautsprecherbox entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
LEBENSGEFAHR! Eine herabstürzende Lautsprecherbox kann tödliche Unfälle verursachen. Alle Sicherheits- hinweise in dieser Bedienungsanleitung müssen unbedingt eingehalten werden. Bitte beachten Sie, dass Boxen durch Bassschläge und Vibrationen verrutschen können. Außerdem stellen unbeabsichtigte Stöße durch DJs, Musiker oder das Publikum ein erhöhtes Risiko dar. Deshalb muss die Box immer gegen Verrutschen gesichert oder der entsprechende Bereich abgesperrt werden. - Seite 5 Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 5-fache Punktbelastung des Eigengewichtes der Installation aushalten kann (z. B. 20 kg Gewicht - 100 kg Punktbelastung). Die Montagehöhe der Lautsprecherbox darf ohne Absturzsicherung niemals 100 cm überschreiten. Bei Überkopfmontage (Montagehöhe >100 cm) muss die Lautsprecherbox immer mit einer Absturzsicherung (Sicherungsseil) gesichert werden.
-
Seite 6: Inbetriebnahme
Menge Boxen und ihrer Gesamtimpedanz aus, wieviele Endstufen mit welcher Leistung und Impedanz in Abhängigkeit der Betriebsart Sie benötigen. Die folgenden Beschreibungen beziehen sich auf OMNITRONIC Endstufen. Sie können jedoch auch jede andere geeignete Endstufe einsetzen. Beispiel für die Umrechnung Anzahl der Boxen/Impedanz... -
Seite 7: Anschlüsse Herstellen
Anschlüsse herstellen Ihre Lautsprecherbox ist mit 4-poligen, verriegelbaren Speaker-Buchsen ausgestattet. Diese sind parallel verdrahtet und können beliebig als Ein- und Ausgang verwendet werden. Zum Verriegeln der Verbindung drehen Sie den Stecker nach rechts, bis er einrastet. Zum Entriegeln drücken Sie die Entriegelungstaste und drehen den Stecker nach links. -
Seite 8: Stacking
Box sollte sich auf Augenhöhe des Publikums befinden. Bitte beachten Sie die Sicherheitshinweise unter den verschiedenen Installationsarten. Lautsprecherkombinationen werden immer Bass-Mitten-Höhen (von unten nach oben) aufgestellt. Dabei ist darauf zu achten, dass die Membranen aller Lautsprecher sowohl horizontal wie auch vertikal auf einer Ebene liegen. -
Seite 9: Satellitensysteme
Satellitensysteme Wird eine Lautsprecherbox mit Einbauflansch auf eine Bassbox montiert, spricht man von einem Satellitensystem. Dabei muss jedoch unbedingt sichergestellt werden, dass das Satellitensystem über eine ausreichende Standfestigkeit verfügt. Die Grundfläche der Bassbox muss in Bezug auf das montierte Topteil immer ausreichend dimensioniert sein, damit ein Umstürzen verhindert wird. -
Seite 10: Reinigung Und Wartung
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. TECHNISCHE DATEN 11039621 OMNITRONIC 11039622 OMNITRONIC 11039623 OMNITRONIC PAS-151 PRO PAS-152 PRO PAS-181 PRO Belastbarkeit nominal: 500 W RMS 1000 W RMS... -
Seite 11: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC speaker system. If you follow the instructions given in this manual, we are sure that you will enjoy this speaker system for a long period of time. -
Seite 12: Danger To Life
DANGER TO LIFE! A crashing speaker system can cause deadly accidents. All safety instructions given in this manual must be observed. Please note that speaker systems could move due to bass-beats and vibrations. Furthermore, unintended pushes from DJs, musicians or the audience present further risk. This is why the speaker system must always be secured against moving or the respective area has to be blocked. - Seite 13 Before installing the system, make sure that the installation area can hold a minimum point load of 5 times the system's load (e.g. weight 20 kg - point load 100 kg). The speaker system must never be installed higher than 100 cm without secondary attachment. DANGER! This speaker system must never be installed on a wall-mounting because the secondary attachment cannot be fixed.
-
Seite 14: Start-Up
Furthermore, you must define the operation mode for your system. If the power amplifier is to be used in stereo-mode, the power is lower as in e.g. mono bridged mode. The following descriptions refer to OMNITRONIC power amplifiers. You may also use other appropriate power amplifiers. -
Seite 15: Making The Connections
Making the connections The subwoofer is equipped with 4-pole, lockable Speaker sockets that are wired in parallel and can be used as input and output as desired. For locking the connection turn the plug to the right. For unlocking pull the unlock button and turn the plug to the left and pull it out of the socket. -
Seite 16: Stacking
Loudspeaker combinations need to be installed bass, middle, high (from bottom to top). Make sure that the membranes of all speakers are in one line vertically and horizontally. Only in this way all frequency ranges are produced at the same time and without any time or phase delays. Always install the speaker systems in a way that a minimum distance of three meters to the audience is kept. -
Seite 17: Satellite Systems
Satellite systems A satellite system is a system where a speaker system with flange is installed on top of a subwoofer. The satellite system must always provide enough stability. The subwoofer's base surface must always be sufficiently dimensioned in relation to the top speaker in order to prevent tilting over. -
Seite 18: Cleaning And Maintenance
Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. TECHNICAL SPECIFICATIONS 11039621 OMNITRONIC 11039622 OMNITRONIC 11039623 OMNITRONIC PAS-151 PRO PAS-152 PRO PAS-181 PRO Rated power: 500 W RMS 1000 W RMS... -
Seite 19: Operation Modes
Operation Modes 19/22 00073684.DOC, Version 1.0... - Seite 20 Operation Modes 20/22 00073684.DOC, Version 1.0...
- Seite 21 Operation Modes 21/22 00073684.DOC, Version 1.0...
- Seite 22 Operation Modes 22/22 00073684.DOC, Version 1.0...
