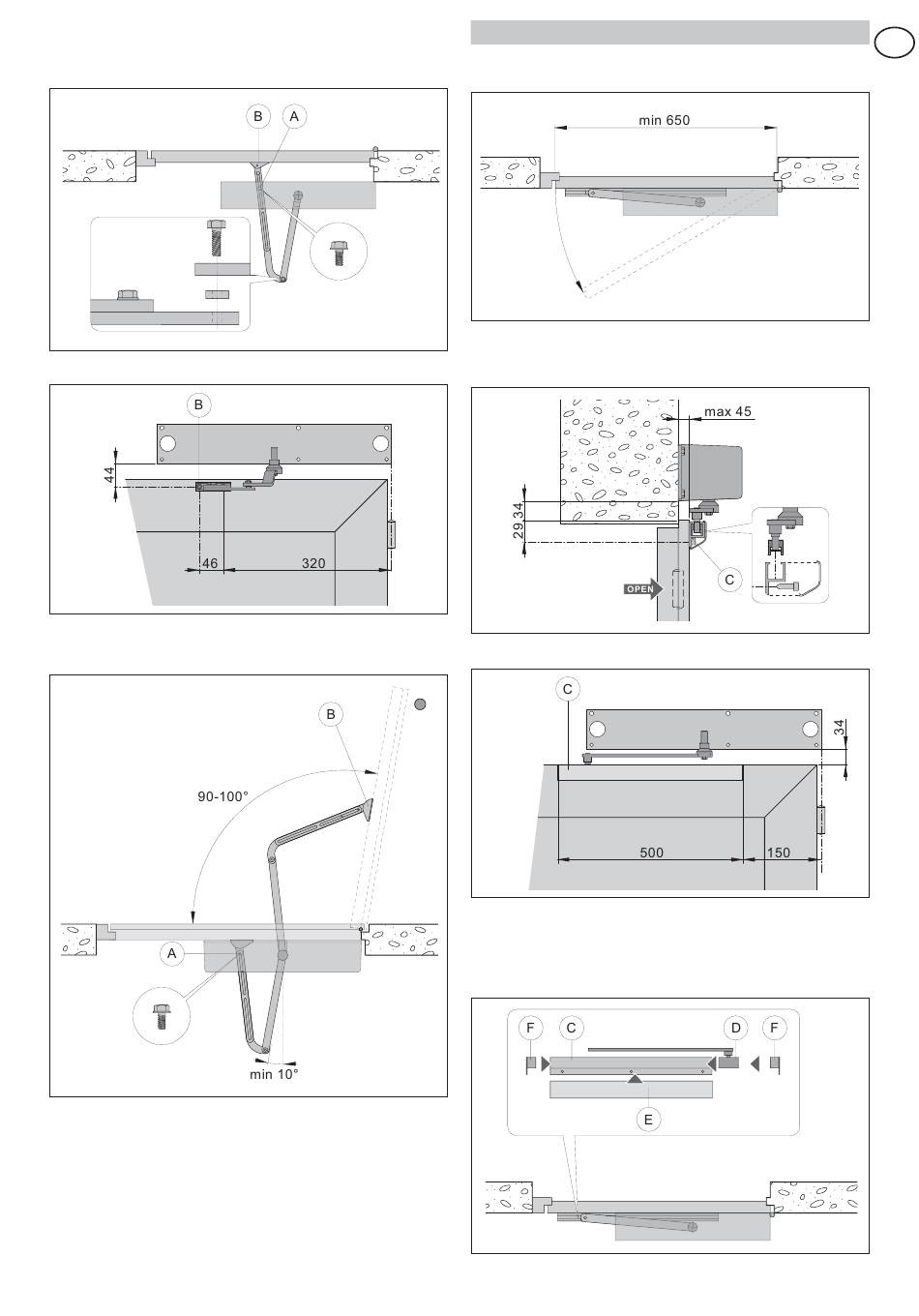

- Montar o braço articulado, sem apertar os parafusos de
excursão [A], e fixá-lo na automação, fazendo atenção
que encaixe na sede do suporte dos braços.
- Fixar o estribo [B] na porta.
- Com a porta fechada, regular o braço e apertar os para-
fusos [A].
3.3 Instalação com braço deslizante
Usar o braço deslizante para portas que abrem para dentro
olhando do lado da automação.
- Retirar o cárter e fixar a automação na parede, respei-
tando as medidas indicadas na figura: usar o eixo das
dobradiças como referência.
- Perfurar a guia [C] e fixá-la na porta.
- Introduzir o patim [D] do braço deslizante na guia [C].
Fixar o braço na automação, fazendo atenção que en-
caixe na sede do suporte para braços.
- Introduzir a tampa [E] e os dois cabeçotes [F].
