DVA GIX series Handbuch Seite 5

FIG. 6
FIG. 7
FIG. 9
WARNING: This leaflet is an integral part of the machine and must be handed to the installer, who in turn should
hand it back to the user after having filled in the check table

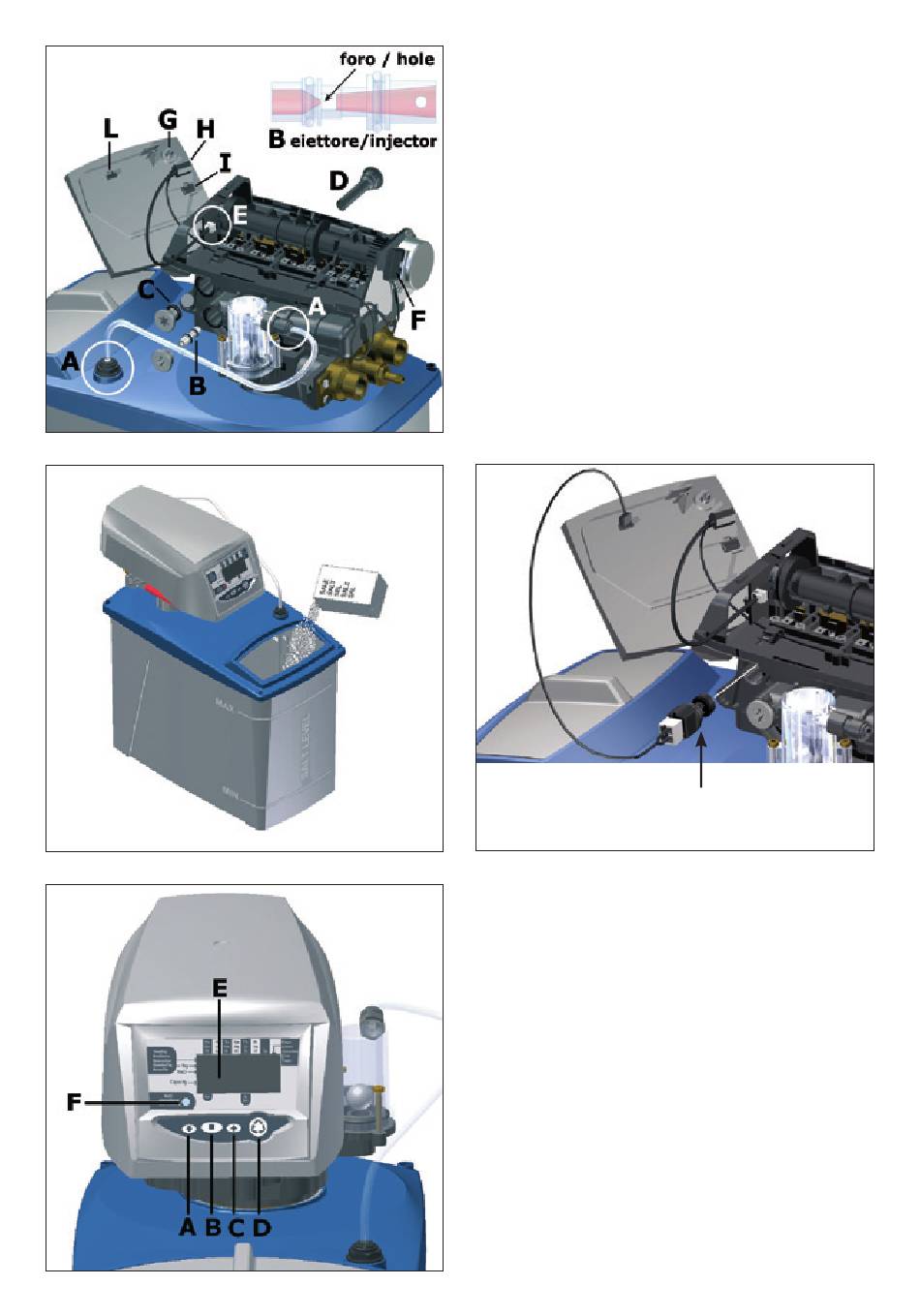

LEGENDA:
A ATTACCHI RAPIDI
B EIETTORE
C REGOLATORE SALAMOIA
D FILTRO EIETTORE
E LETTORE OTTICO
F CONNESSIONE MOTORINO
G INGRESSO ADATTATORE
H CONNESSIONE MOTORE E
SENSORE OTTICO
I INGRESSO PER TURBINA
VOLUMETRICA
(non utilizzato)
L USCITA PER ELETTRODO
DISINFEZIONE RESINE
NaCl
FIG. 8
LEGENDA:
A Pulsante SCENDI
B Pulsante SET
C Pulsante SALI
D Pulsante
AVVIO RIGENERAZIONE
E DISPLAY LCD
F LED ALLARME SALE
LEGEND:
A SPEED CONNECTIONS
B INJECTOR
C REFILL FLOW CONTROL
D INJECTOR FILTER
E OPTICAL SENSOR
F MOTOR CABLE
G AC ADAPTER Input
H MAIN MOTOR
& OPTICAL SENSOR
Connection
I TURBINE Input
(not used)
L CHLORINE GENERATOR
Outlet
ELETTRODO DISINFEZIONE
CHLORINE GENERATOR
LEGEND:
A DOWN button
B SET button
C UP button
D MANUAL
REGENERATION button
E LCD DISPLAY
F LED SALT ALARM
