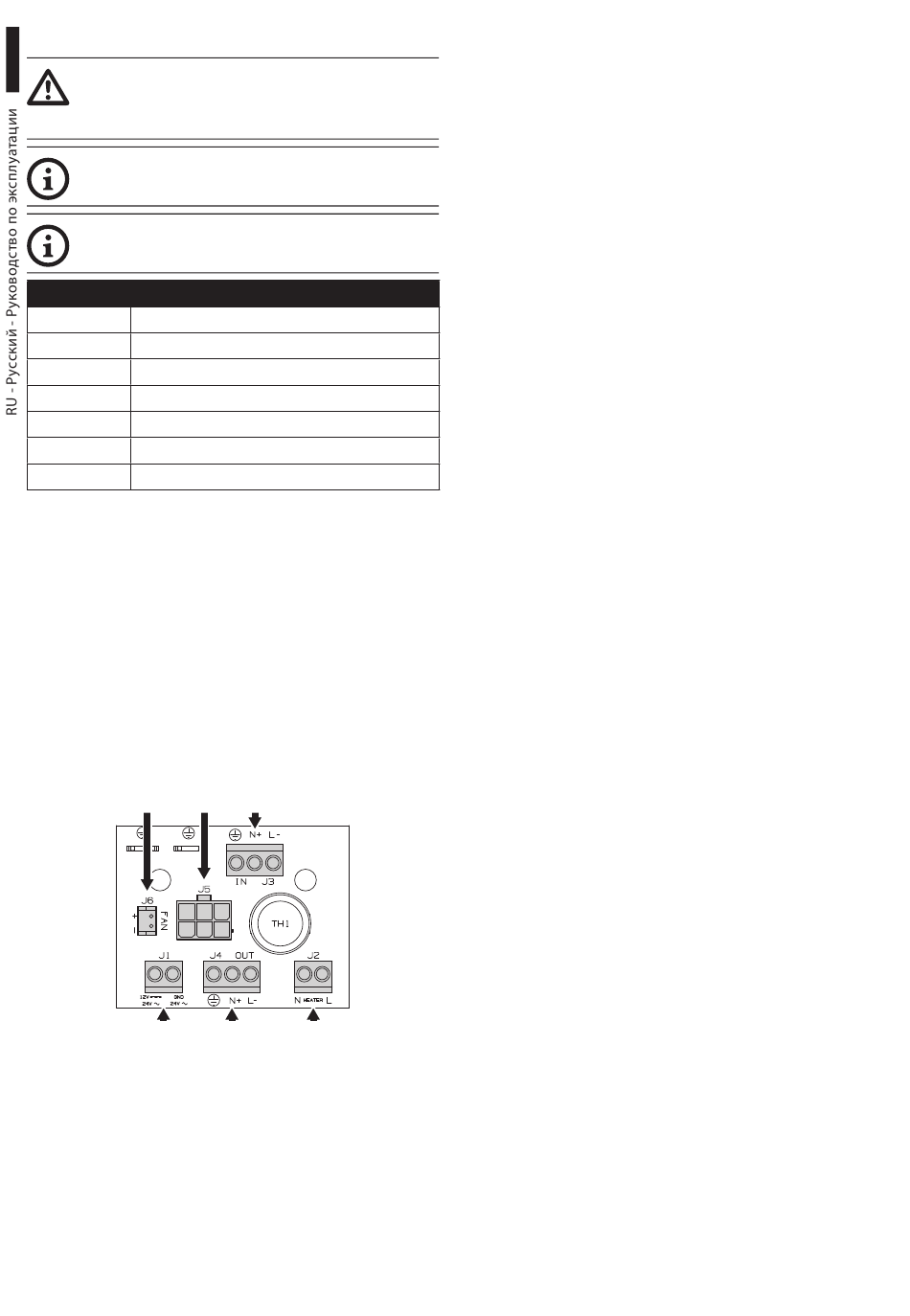

6.1.3 Описание платы
Подключите защитное заземление
к соответствующей клемме разъема
питания.
Вид платы может отличаться от
показанного.
Плата, в зависимости от версии продукта,
может не обладать всеми функциями.
ОПИСАНИЕ ПЛАТЫ
Разъём Функция
J1 Питание телекамеры (V
J2 Питание устройства нагрева (V
J3 Питание платы (V
J4 Вспомогательный выход (V
J5 Разъем для блоком питания/перемычка4
J6 Питание вентилятора (V
Таб. 1
Возможны различные альтернативы, в зависимости
1
от версии. V = 12Vdc o V
OUT
от типа м блока питания (7.2.1 Установка блока
питания для телекамеры, страница 7). V
только для футляров, получающих питание 12Vdc
или 24Vac с включенной перемычкой (J5).
От 100Vac a 240Vac, 24Vac o12Vdc.
2
То же напряжение, подаваемое на клемму питания
3
платы (J3).
4 По вопросам установки блока питания 12Vdc или
24Vac обратитесь к соответствующей главе (7.2.1
Установка блока питания для телекамеры, страница
7).
J6 J5
J1
Рис. 3
6
)1
OUT
)
OUT
)2
IN
)3
OUT
)
OUT
= 24Vac, в зависимости
OUT
= V
OUT IN
J3
J4 J2
6.1.4 Подключение к линии питания
Введите кабели подключения к линии питания
внутрь футляра через кабельные муфты.
Кабельные муфты подходят к проводам,
имеющим диаметр от 5 до 10mm. Участок кабеля
внутри футляра должен иметь достаточную
длину и гарантировать подключение. Затяните
соответственно кабельные муфты.
6.1.4.1 Тип кабеля
Тип кабеля, используемого для подключения
к линии питания, должен соответствовать
предусмотренному использованию.
Придерживайтесь действующих национальных
нормативов, касающихся электрических
установок.
,
