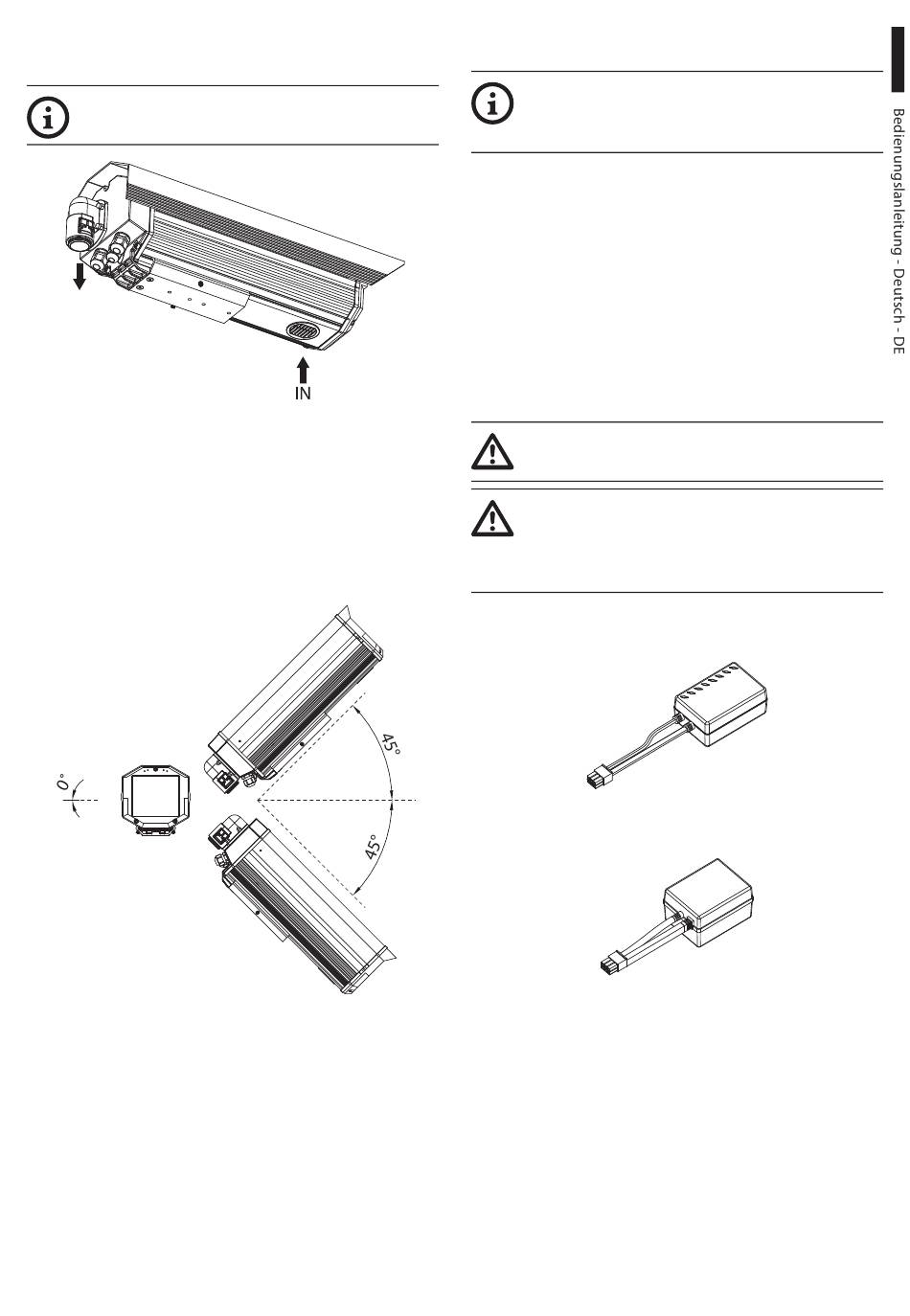

6.1.5 Installation der Version mit
Doppelfilter für den Luftaustausch
Während der Installation auf die Ausrichtung
der Luftklappen am Lufteinlassfilter achten.
OUT
Abb. 4
Das Gehäuse auf der Halterung gemäß den
Neigungsbegrenzungen des Bildes installieren, um
den Schutzgrad zu garantieren.
Je nach Neigungswinkel des Gehäuses müssen die
Luftklappen am Filter so ausgerichtet sein, dass bei
Regen kein Wasser eindringen kann.
Abb. 5 Maximale Neigung der Querachse: 0°.
Maximale Neigung der Längsachse: ±45°.

6.1.6 Trockenmittelbeutel

Nehmen Sie den Trockenmittel- Salzbeutel aus seiner
Verpackung und setzen Sie ihn in der Produkt.
MNVCHEG_1511_DE
7 Zubehör
Für weitere Details zur Konfiguration und
zum Gebrauch beachten Sie bitte das
Handbuch des entsprechenden Geräts.

7.1 Heizung

7.1.1 Installation der Heizung

Am Ende der Montage die Verkabelung an die
Klemme verinden (Heizungsversorgung, 6.1.3
Beschreibung der Karte, Seite 6).

7.2 Kameranetzteil

7.2.1 Installation des Netzteil für
Kamera
Nicht anwendbar in Gehäusen mit
installiertem Scheibenwischer.
Wenn der Schaltkreis gespeist wird, muß
auf Versorgungsspannungswert geachtet
werden. Verwenden Sie das für den Einzelfall
geeignete Netzgerät.
Es lassen sich je nach Bedarf 2 Kategorien von
Netzadaptern installieren.
Abb. 6 V von 100Vac a 240Vac, V
IN
Abb. 7 V 230Vac, V 24Vac.
IN OUT
Am Ende der Montage die Verkabelung an die
Klemme verinden (Verbinder für Netzteil, 6.1.3
Beschreibung der Karte, Seite 6).
12Vdc.
OUT
