Inhaltszusammenfassung für Phanteks Enthoo series

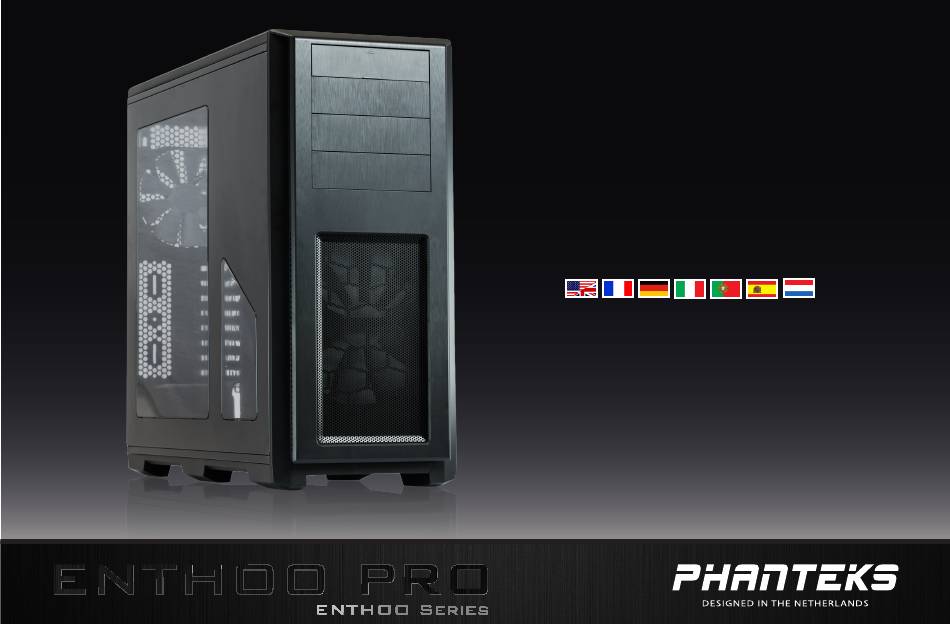

- Seite 1 USER’S MANUAL...
- Seite 3 Caution Please take a moment to carefully go through the installation guide. Phanteks will not take responsibility for any damages incurred due to incorrect installation and incorrect usage of this product. Thank you.
-
Seite 4: Inhaltsverzeichnis
TABLE OF CONTENTS SPECIFICATIONS ..........................................EXPLODED VIEW ..........................................ACCESSORIES ............................................ BRACKETS ............................................I/O PORTS ............................................. CONNECTIONS ..........................................CHASSIS DISASSEMBLY ........................................PANEL REMOVAL ..........................................MOTHERBOARD INSTALLATION ....................................10. POWER SUPPLY COVER INSTALLATION ..................................11. POWER SUPPLY INSTALLATION ....................................12. FILTERS REMOVAL ..........................................13. -
Seite 5: Specifications
1. SPECIFICATIONS CASE SPECIFICATIONS PH-F140SP (included) Dimension 235 mm x 535 mm x 550 mm (W x H x D) Speed (rpm) 1200 ± 250 rpm Form Factor Max Airflow Full tower 82.1 CFM Material(s) Brushed plastic, Steel chassis Static Pressure 1.33mm H2O Motherboard support ATX, EATX, mATX, SSI EEB... -
Seite 6: Exploded View
2. Window Left Side Panel (PH-ES614P) 3. Right Side Panel 4. Front Panel 5. ODD Cover 6. Bottom Dust Filters 7. Top Panel 8. Phanteks Logo Plate 9. Front Mesh cover 10. Hard Drive Cage 11. SSD Bracket 12. PH-F140 13. PH-F200 14. - Seite 7 7. Filtros de polvo inferiores 7. Filtri antipolvere inferiori 8. Plaque du logo Phanteks 8. Piastra logo Phanteks 8. Placa con logotipo de Phanteks 9. Couvercle de grille du panneau frontal 9. Cubierta de malla frontal 9. Copertura di rete frontale 10.
-
Seite 8: Accessories
3. ACCESSORIES 3. ACCESSORIES ITEM DESCRIPTION ITEM DESCRIPTION Motherboard/ Screw M3 x 5mm Screw 5 x 10KT Fan installation ODD/SSD Motherboard CM6 #11 Screw 6-32 x 6mm PSU, Brackets Screw M4 x 8mm Reservoir Thumb Screws PSU, Brackets, KM6 #6 Reservoir bracket 6-32 x 6mm HDD cages... -
Seite 9: Brackets
4. BRACKETS SSD Bracket (included) PWM Hub (included) Le hub PWM Support SSD PWM-Hub SSD-Halterung L’hub PWM Staffa SSD O PWM Hub Suporte do SSD El conector de modulación Soporte de unidad de estado sólido PWM Hub SSD beugel Reservoir Bracket (included) PSU Cover (PH-ES614P) Couvercle de l’unité... -
Seite 10: I/O Ports
5. I/O PORTS AND FRONT PANEL 1. USB 3.0 1. USB 3.0 2. USB 2.0 2. USB 2.0 3. Microphone 3. Mikrofon FRONT VIEW TOP VIEW 4. Headphone 4. Kopfhörer 5. Power Reset 5. Reset 6. Power Button/HDD LED 6. LED-Ein-/Ausschalter 7. -
Seite 11: Connections
6. CONNECTIONS AUDIO USB 3.0 IntA P2_D+ IntA P2_D- MIC2 L IntA P1_D+ AGND MIC2 R IntA P1_D- AVCC IntA P2_SSTX+ FRO-R MIC2_JD F_IO_SEN IntA P2_SSTX- IntA P1_SSTX+ LINE2_JD FRO-L IntA P1_SSTX- IntA P2_SSRX+ IntA P1_SSRX+ IntA P2_SSRX- IntA P1_SSRX- Vbus Vbus No Pin... -
Seite 12: Chassis Disassembly
7. CHASSIS DISASSEMBLY Top Chassis Panel Disassembly Top View 1. Remove the 15 screws to take the top chassis panel off. Enlevez les 15 vis pour retirer le panneau supérieur du châssis. Lösen Sie 15 Schrauben, um die obere Abdeckung des Gehäuses abzunehmen. Rimuovere le 15 viti per togliere il pannello superiore del telaio. -
Seite 13: Bottom View
7. CHASSIS DISASSEMBLY HDD Chassis Panel Disassembly Front View 3. Remove the Top chassis panel and front panel first (see page 12 &13). Unscrew the 4 screws to remove the HDD panel. Bottom View Retirez d'abord le panneau supérieur puis le panneau avant du châssis (voir pages 12 et 13). Dévissez les 4 vis pour retirer le panneau du disque dur. -
Seite 14: Back View
7. CHASSIS DISASSEMBLY Optical Bay Chassis Panel Disassembly Back View 4. Remove the top, HDD, and front chassis panel first(see page 12,13& 14). Unscrew the 2 screws to remove the Optical bay. Retirez d'abord les panneaux supérieur, du disque dur puis le panneau avant du châssis (voir les pages 12,13 et 14). Dévissez les 2 vis pour retirer la baie optique. -
Seite 15: Panel Removal
8. PANEL REMOVAL REAR Unscrew the 4 thumb screws to remove the side panels. Dévissez les vis à main pour enlever les panneaux latéraux. Lösen Sie die 4 Rändelschrauben zum Entfernen der seitlichen Blenden. Svitare le 4 viti per rimuovere i pannelli laterali. Desaperte os 4 parafusos para remover os painéis laterais. - Seite 16 8. PANEL REMOVAL ** To prevent damage to the panels, please follow the steps in order. Step 1: Pull outward to remove the front panel. Step 2: Pull up to remove the top panel. ** Pour éviter d’ e ndommager les panneaux, veuillez suivre les étapes suivantes dans l’ o rdre. Etape 1 : Tirez pour enlever le panneau frontal.
-
Seite 17: Motherboard Installation
9. MOTHERBOARD INSTALLATION Step 1 Step 2 Step 1: Standoff screws are pre-installed for ATX. Extra standoff required for E-ATX Step 2: Install the motherboard with the provided M3 screws. Etape 1 : Des vis standoff sont pré-installés pour ATX. D’autres vis standoff sont nécessaire pour E-ATX Etape 2 : Installez la carte mère avec les vis M3 fournies. -
Seite 18: Power Supply Cover Installation
10. PSU COVER INSTALLATION 1. Unscrew the thumb screws. 2. Pull out 3. lift up on the right side to remove cover 1. Dévissez les vis de serrage. 2. Retirez. 3. Soulevez le côté droit pour retirer le couvercle 1. Lösen Sie die Fingerschrauben 2. Ziehen Sie die Netzteilabdeckung heraus. 3. - Seite 19 10. PSU COVER INSTALLATION 1. Align to the three rubber grommets and slide in. 2. Use the provided thumb screws to lock in place. 1. Alignez les trois rondelles en caoutchouc et glissez po 2. Utilisez les vis de serrage prévus pour verrouiller en place. 1.
-
Seite 20: Power Supply Installation
11. POWER SUPPLY INSTALLATION REAR VIEW (4x) Use the provided screws to secure the PSU in place. Utilisez les vis fournies pour fixer le bloc d’alimentation en place. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben. Utilizzare le viti fornite per fissare la PSU in sito. Use os parafusos para fixar a Unidade de Proteção e de Comutação. -
Seite 21: Filters Removal
12. FILTERS REMOVAL To clean the dust filters, run slow moving water through the filters. Dry filters before reinstalling. Pour nettoyer les filtres à poussière, faites couler de l’ e au sur les filtres. Séchez les filtres avant de réinstaller. Reinigen Sie die Staubfilter, indem Sie sie unter langsam fließendem Wasser abspülen. -
Seite 22: Fans Compatibility
13. FAN COMPATIBILITY FAN COMPATIBILITY TABLE 200mm 140mm 120mm Bottom Front (1x included) Rear (Top) (1x included) HDD Cages... -
Seite 23: Ssd Mounting Location
14. SSD MOUNTING LOCATION Two mounting locations for the SSD bracket. Deux emplacements de montage pour le support du disque SSD. Die SSD-Halterung kann an zwei Stellen angebracht werden. Due posizioni di montaggio per la staffa dell'SSD. Duas posições de montagem para o suporte SSD. Dos ubicaciones de instalación para el soporte de la unidad de estado sólido. -
Seite 24: Ssd/Odd Installation
15. SSD/ODD INSTALLATION ODD INSTALLATION SSD INSTALLATION Slide in the SSD and screw in from the side to lock in place. Faites coulisser le disque SSD et vissez-le depuis le côté pour le verrouiller dans son emplacement. Schieben Sie die SSD ein und fixieren Sie diese seitlich mit Schrauben. Far scorre l’unità... -
Seite 25: Hard Drive Installation
16. HARD DRIVE INSTALLATION 3.5” INSTALLATION Place hard drive into tray and push in the arms to lock. Placez le disque dur dans le logement et poussez les bras pour le verrouiller. Bringen Sie die Festplatten im Fach an und drücken die Arme zum Verriegeln hinein. Collocare disco rigido nel cassetto e spingere i bracci verso l’interno per bloccare. - Seite 26 16. HARD DRIVE INSTALLATION REMOVING HDD CAGES Unscrew the thumbscrews to remove the cages. Dévissez les vis à main pour enlever les cages. Lösen Sie die Rändelschrauben zum Entfernen der Käfige. Svitare le viti per rimuovere le cage. Desaperte os parafusos para remover os berços. Desatornille los tornillos de pulgar para retirar los compartimentos.
-
Seite 27: Watercooling Installation
17. WATERCOOLING INSTALLATION WATERCOOLING RADIATOR COMPATIBILITY 120mm, 140mm 240mm, 280mm 360mm, 420mm 360mm 140mm 120mm 240mm, 280mm 120mm, 140mm 240mm 480mm 120mm, 140mm 240mm... - Seite 28 17. WATERCOOLING INSTALLATION 120 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom Taille de radiateur Avant Arrière Dessous Dessus Kühlkörpergröße Vorderseite Rückseite Unterseite Oberseite Dimensioni del radiatore Parte frontale Parte posteriore Parte inferiore Parte superiore Tamanho do radiador Frente Traseira Base Topo...
- Seite 29 17. WATERCOOLING INSTALLATION 140 MM FORM FACTOR RADIATORS Radiator Size Front Rear Bottom Taille de radiateur Avant Arrière Dessous Dessus Kühlkörpergröße Vorderseite Rückseite Unterseite Oberseite Dimensioni del radiatore Parte frontale Parte posteriore Parte inferiore Parte superiore Tamanho do radiador Frente Traseira Base Topo...
- Seite 30 17. WATERCOOLING INSTALLATION RESERVOIR BRACKET INSTALLATION Align the reservoir bracket to the mounting hole and screw into the top of the reservoir bracket. Then use the provide 2x screw to lock the reservoir in place. Aligner le support de réservoir à l'orifice de montage et la visser dans la partie supérieure du support de réservoir.
-
Seite 31: Pwm Hub Installation
30W in total. Important Note: Please visit our website for multi-language instructions regarding PWM Hub at www.phanteks.com. 1 motherboard connector can only read 1 RPM signal. Therefore, the motherboard will only read the RPM signal from 1 device connected to Fan 1. The RPM form all other devices will be regulated according to FAN 1. - Seite 32 Verbindung mit 4-pol. CPU-Lüfteranschluss (CPU_Fan) Raccordement des 4 broches au CPU_VENTILATEUR Für einen vollen PWM-Funktionsumfang ist es für den PWM-Hub von Phanteks erforderlich, dass der 4-pol. Stecker Pour une fonctionnalité MLI complète, le concentrateur MLI de Phanteks nécessite de raccorder le con- mit dem CPU-Lüfteranschluss (“CPU_Fan”) am Motherboard verbunden wird, denn alle Motherboard-Hersteller...
- Seite 33 Collegamento del connettore a 4 pin al connettore CPU_FAN Para uma total funcionalidade PWM, o cubo PWM da Phanteks requer que os usuários conectem o conector Per la completa funzionalità PWM, l’hub PWM Phanteks richiede il collegamento del connettore a 4 pin de 4-pin ao conector do "CPU_Fan"...
- Seite 34 Para uma total funcionalidade PWM, o cubo PWM da Phanteks requer que os usuários conectem o Voor volledige PWM functionaliteit , PWM hub Phanteks ' vereist gebruikers om de 4 - pins connector aan conector de 4-pin ao conector do "CPU_Fan" da placa mãe, porque todos os fabricantes de placa-mãe te sluiten op de "...
-
Seite 35: Optional Accessories
19. OPTIONAL ACCESSORIES PUMP BRACKET (Optional) 6#-32 rubber dampers 4.5mm *in millimeters Pump bracket with universal mounting allows for multiple pumps to be installed. Support de pompe avec montage universel permettant d’installer plusieurs pompes. Pumpenhalterung mit Universalmontage ermöglicht die Installation mehrerer Pumpen. La staffa della pompa con collegamento universale permette di installare varie pompe. -
Seite 36: Services And Support
20. SERVICES AND SUPPORT If you have any questions or concerns, please visit Phanteks’ website for technical support. We consider customer support, satisfaction and feedback an essential element of our overall marketing effort. Please feel free to contact our support team. Thank you! Contact Us at: www.phanteks.com...
