Blumfeldt Flagranti Bedienungsanleitung Seite 9

Benötigte Werkzeuge (nicht im Lieferumfang)
• Kreuzschlitzdreher
• Schraubenschlüssel mit Größeneinstellung

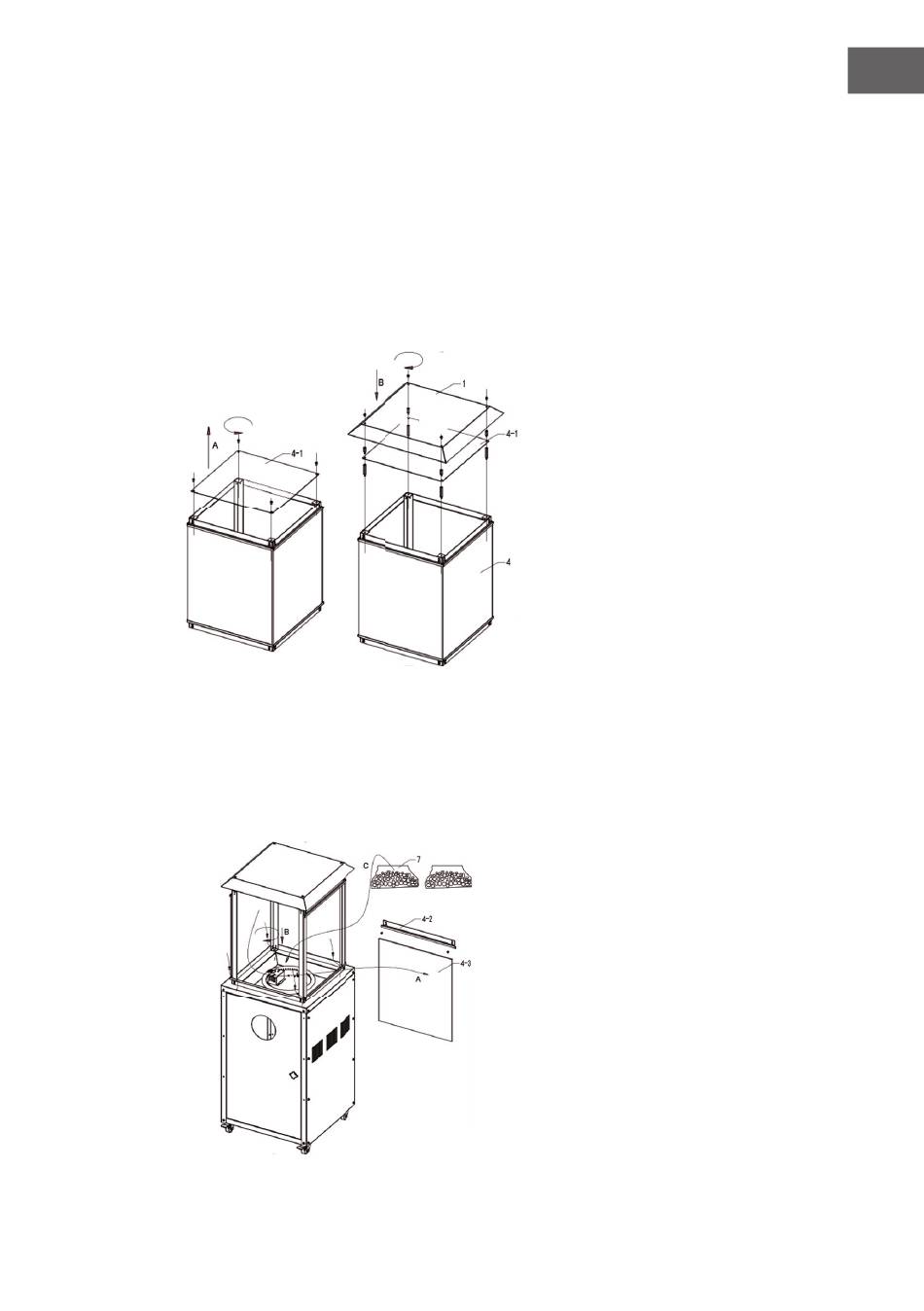

Schritt 1
A Drehen Sie die 4 vormontierten Schrauben (M5) aus der oberen
Dämmplatte heraus.
B Befestigen Sie die obere Dämmplatte mit 4 langen Bolzen und den
Refl ektor (1) mit 4 kurzen Bolzen (2) am Glasscheibenrahmen (4).
Schritt 2
A Entfernen Sie 2 Schrauben, um die Glasscheibenhalterungen
herauszunehmen (4-2).
B Bestigen Sie den Glasscheibenrahmen (4) mit 4 Schrauben am Gehäuse
(10).
C Platzieren Sie die Glassteine (7) auf den Brenner.
