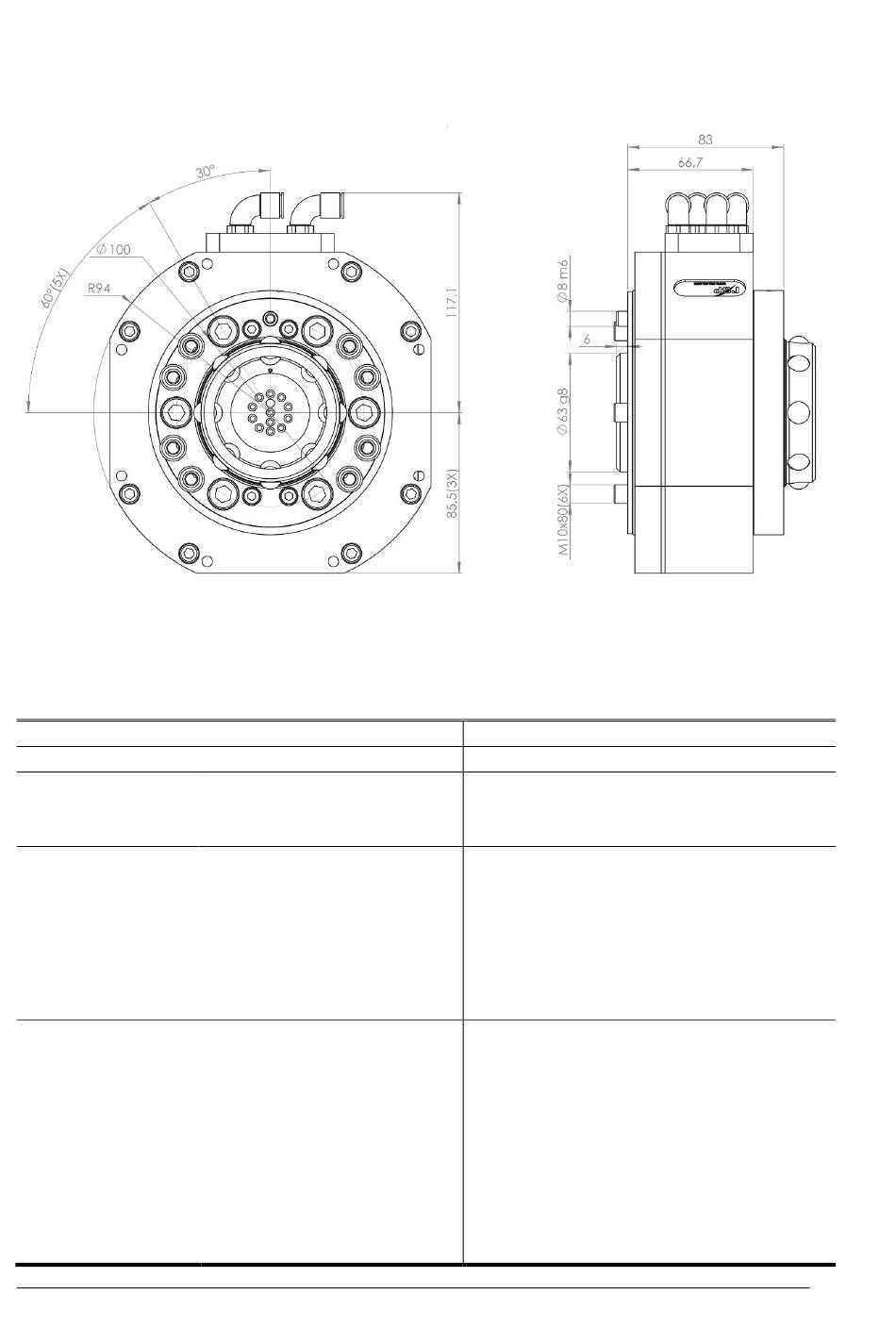

2.1.3 Drehdurchführung mit integriertem Werkzeugwechsler STC100-2.
Artikel Nr.: P0420A
Drehdurchführung mit integriertem Werkzeugwechsler STC100-2 überträgt 2
Pneumatikleitungen zu der Werkzeugbefestigung.
Technische Daten
Arbeitstemperatur
Lochkreis
Maximale
Werkzeuglast
Gewicht und Massenschwerpunkt
P0420A
P0420A und P0407
P0420A und P0402
Luftkanäle
12
Fz (statisch)
Mx/My (dynamisch)
Mz (dynamisch)
Gewicht
Massenschwerpunkt X / Y / Z
Gewicht
Massenschwerpunkt X / Y / Z
Gewicht
Massenschwerpunkt X / Y / Z
Pneumatikschaltplan
Anzahl der Kanäle
Spezialluftkanäle
Max. Luftdruck
Luftstrom
Luftqualität
Verbindungen, roboterseitig
+10 °C bis +60 °C
ISO 9409-1 100-6-M10
±1000 N
±1000 Nm
±1000 Nm
4,9 kg
-2,2 / 0,1 / 50,2 mm
6,4 kg
-1,7 / 0,1 / 61,4 mm
7,0 kg
-1,6 / 0,1 / 66,7 mm
Siehe Abschnitt 2.1.13
4
TC Öffnen, Kennzeichnung OPEN (6-10 bar)
TC Schließen, Kennzeichnung CLOSE (6-10
bar)
10 bar
800 l/min
Öl- und wasserfreie, gefilterte Luft mit
Partikeln unter 25 μm
G 1/8"
M0404-3 Ver 2.4
