INSTALLAZIONE LETTORE TRANSPONDER DKSTPT
4
A
11
12
10
13
14
15

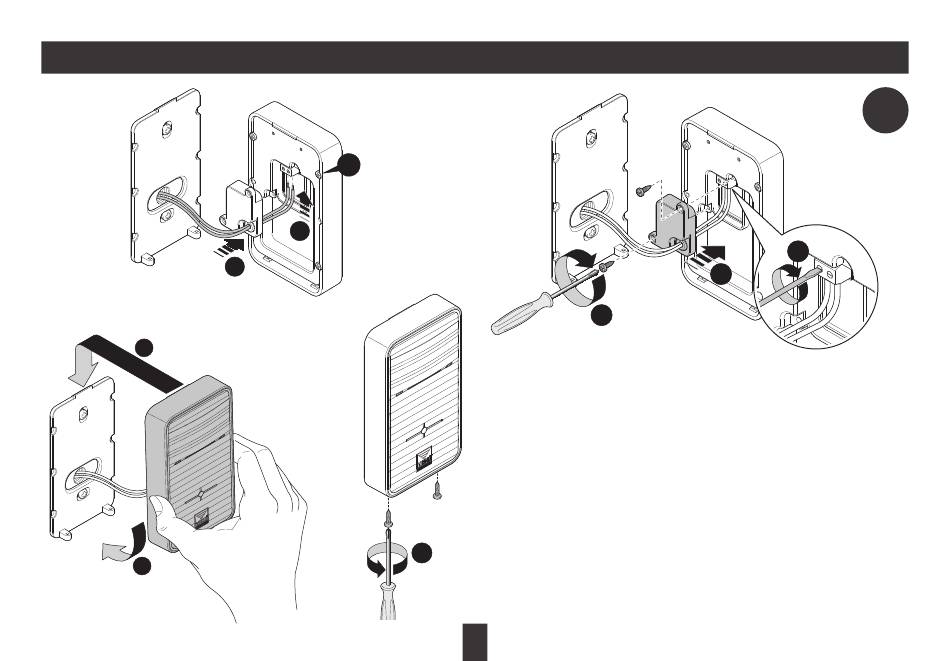

• Passare il cavo di alimentazione / segnale attraverso
il foro "10", piegarlo leggermente "11" e collegarlo
alla morsettiera "12". Rimettere il coperchio della
morsettiera e bloccarlo con le due viti "14". Girare
il lettore transponder, agganciarlo sulla parte alta
della base "15" e, ruotandolo leggermente, portarlo
in accoppiamento con la base "16", quindi fissare il
17
16
lettore con le apposite viti "17" da inserire sulla parte
inferiore.
