EPIC/SCARLET BENUTZERHANDBUCH
13. Bringen Sie den Objektivaufsatz wieder an.
14. Bringen Sie die vier (4) M4x0,7 x 8 mm Schrauben des Objektivaufsatzes wieder an und ziehen Sie sie über Kreuz
(„X"-Muster) mit einem T20 TORX-Schraubendreher lose an. ZIEHEN SIE DIE SCHRAUBEN NICHT VOLLSTÄNDIG
AN.
HINWEIS: Einige Objektivaufsätze haben unverlierbare Schrauben, die sich nicht entfernen lassen.
15. Ziehen Sie die vier (4) Schrauben des Objektivaufsatzes über Kreuz („X"-Muster) mit einem T20 TORX-
Schraubendreher vollständig an. Ziehen Sie sie NICHT auf mehr als 350 in-oz (2,47 Nm) an, da es sonst zu
Beschädigungen kommen kann.
WARNUNG: ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST AN.

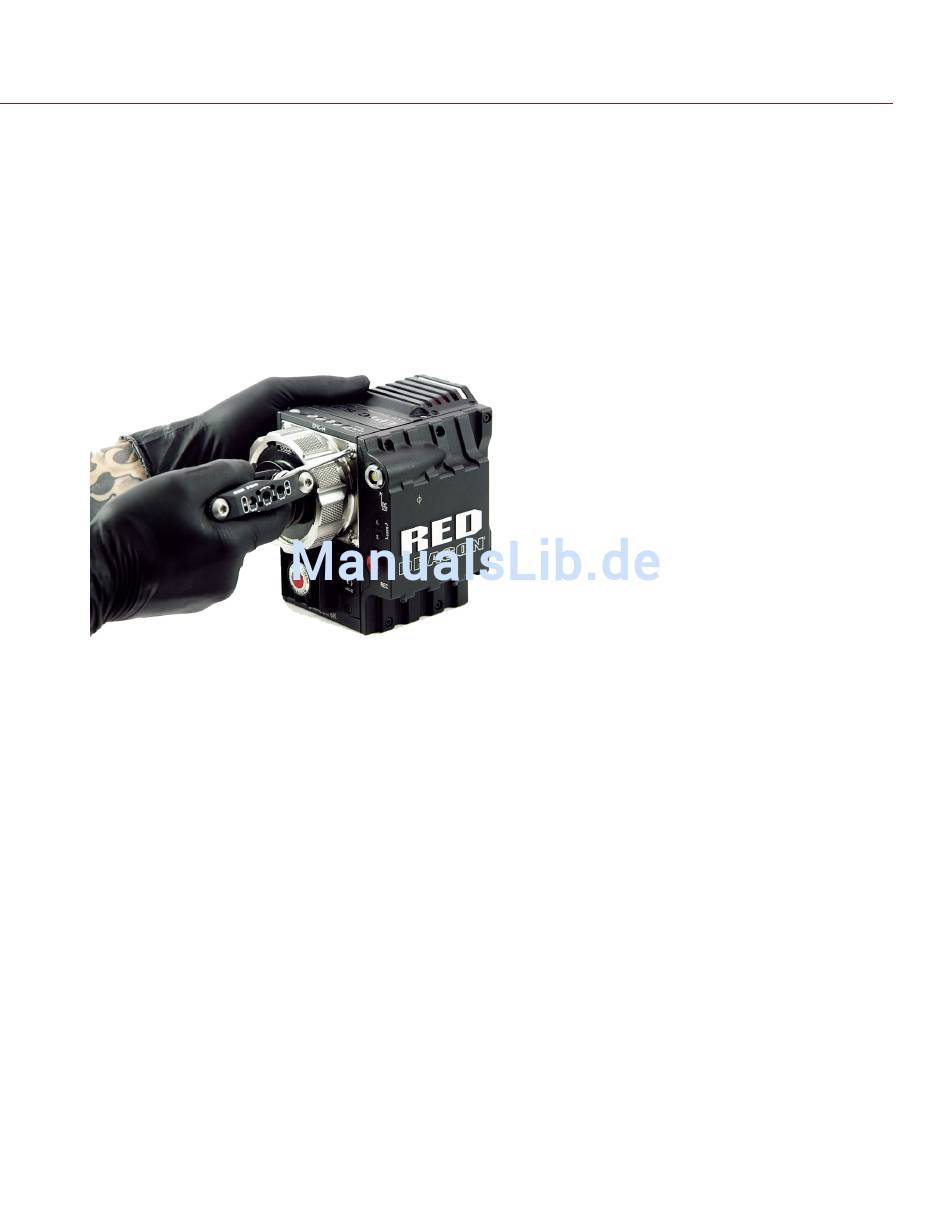

Abbildung: Bringen Sie den Objektivaufsatz wieder an
16. Schalten Sie die Kamera ein.
17. Rufen Sie Menu > Settings > Maintenance > OLPF auf.
